OEM 144 Core Outdoor Duct GYFTY Aerial Fiber Optic Cable
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | 1/2/3/4/5 كم في برميل خشبي واحد |
---|---|---|---|
وقت التسليم : | 3-5 دياس | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض : | 30 كم في اليوم |
مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
---|---|---|---|
إصدار الشهادات: | ISO9001 | رقم الموديل: | GDXTW |
معلومات تفصيلية |
|||
مادة السترة: | PE | القطر الخارجي: | 10 ملم |
---|---|---|---|
أسلاك الفولاذ: | 1.0 مم | عدد الألياف: | 2/4/6/8/12 كور |
بناء: | أنبوب الوحدة | عضو القوة: | اثنان من أسلاك الفولاذ |
اسم المنتج: | كابل الألياف البصرية في الهواء الطلق | نوع الألياف: | YOFC أو حسب الطلب |
تطبيق: | هوائي مجرى الهواء | اللون: | أسود |
نوع: | كابل الألياف البصرية الهجين | الطول: | 2 كم أو طول مخصص |
تسليط الضوء: | كابل الألياف النحاسية الهجين OD8mm,كابل الألياف النحاسية الهجين بطول 2 كم,كابل النحاس البصري الهجين بطول 2 كم |
منتوج وصف

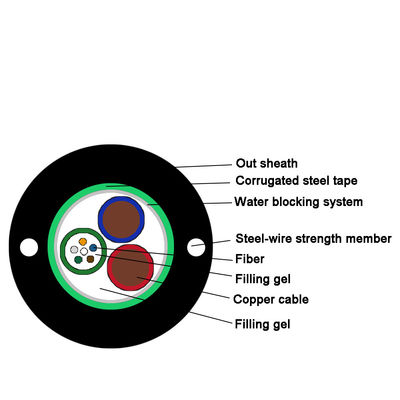

كابلات الألياف البصرية المركبة التي تحتوي على عدد من المكونات المختلفة الموضوعة داخل الحزمة.تسمح هذه الأنواع من الكابلات بمسارات نقل متعددة بواسطة مكونات مختلفة ، سواء كانت موصلات معدنية أو ألياف بصرية ، وتسمح للمستخدم بالحصول على كابل واحد ، وبالتالي تقليل التكلفة الإجمالية والمهلة الزمنية للتركيب.يتم وضع الألياف مقاس 250 ميكرومتر في أنبوب فضفاض مصنوع من بلاستيك عالي الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنبوب ملفوف بطبقة PSP طوليا.بين PSP والمواد المانعة للتسرب من الأنبوب السائب يتم تطبيقها للحفاظ على الكبل مضغوطًا ومقاوم للماء.يتم وضع اثنين من الأسلاك الفولاذية المتوازية على جانبي الشريط الفولاذي.يتم وضع الأسلاك الفولاذية المتوازية على الشريط الجانبي.تم استكمال الكابل بغلاف بولي إيثيلين (PE).
المميزات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
هيكل مدمج وخفة ، أداء مرن ومقاوم للانحناء
تشتت وتوهين منخفض.التصميم السليم والتحكم الدقيق في الطول الزائد للألياف وعملية التجديل المميزة تجعل الخصائص الميكانيكية والبيئية الممتازة.إن تدريع الأسلاك الفولاذية والأشرطة الفولاذية المموجة تجعل الكابلات تتمتع بخصائص جيدة لمقاومة الرطوبة ومقاومة السحق
الخصائص البصرية
العناصر | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
كابل المعلمات
العناصر | مواصفات | |
عدد الألياف | 2 ~ 12 | |
ألياف طلاء ملونة | البعد | 250 ميكرومتر + 15 ميكرومتر |
اللون | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض | |
أنبوب فضفاض | البعد | 2.0 ملم±0.05 مم |
مواد | PBT | |
اللون | طبيعي >> صفة | |
عضو قوة | قطر الدائرة | 1.0 ملم |
مواد | صلب | |
الغلاف الخارجي | البعد | 8.0 ملم±0.1 مم |
مواد | PE | |
اللون | أسود |
المعايير الفنية
نطاق درجة الحرارة | -20 درجة مئوية ~ + 60 درجة مئوية | |||||||||
الناهض | اكتب OFNR / OFN FT4 | |||||||||
الجلسة الكاملة | اكتب OFNR / OFN FT6 | |||||||||
السترة | LSZH أو PE | |||||||||
اسم الرمز | كابل النوى |
قطر الدائرة (مم) |
النحاس الأسلاك (مم) |
خطي كتلة (كجم ك م) |
الشد | سحق | الانحناء نصف القطر |
|||
قصيرة مصطلح (ن) |
طويل مصطلح (ن) |
قصيرة ليرم ن) |
طويل مصطلح (ن) |
قصيرة مصطلح ن) |
طويل مصطلح (ن) |
|||||
OPLC-2 * 0.5 | 6 ~ 24 | 10 | 2 * 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
OPLC-4 * 0.5 | 6- ~ 24 | 10 | 4 * 0.5 | 130 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
أوبلك -2 * 0.75 | 6 ~ 24 | 10 | 2 * 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
أوبلك -4 * 0.75 | 6 ~ 24 | 10 | 4 * 0.75 | 135 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
oPLC-2 * 1.0 | 6 ~ 24 | 10 | 2 * 1.0 | 130 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
OPLC-4 * 1.0 | 6- ~ 24 | 12 | 4 * 1.0 | 150 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
OPLC-2 * 1.5 | 6 ~ 24 | 12 | 2 * 1.5 | 140 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
OPLC-4 * 1.5 | 6 ~ 24 | 12 | 4 * 1.5 | 160 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
OPLC-2 * 2.5 | 6 ~ -24 | 12 | 2 * 2.5 | 150 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
OPLC-4 * 2.5 | 6- ~ 24 | 14.5 | 4 * 2.5 | 180 | 1500 | 600 | 1000 | 300 | 20 د | 10 د |
صورة المنتج
تطبيق
تستخدم لصندوق التوزيع الخارجي لخط أنابيب المبنى ، فوق ، مدفون.
تستخدم في غرفة معدات الاتصالات البصرية ،
تستخدم لألياف الذيل والقفز في الخط.
تستخدم للمباني المحيطة في الكابلات.
التعبئة والتسليم
1/2/3/4 / كم في برميل خشبي واحد ،أيام التسليم: 5-8 أيام عمل
