ISO9001 كل كابل الألياف البصرية ADSS ذو غلاف مزدوج عازل

الحد الأدنى لكمية : 1 كم تفاصيل التغليف : طبل خشبي
وقت التسليم : 3-5 أيام ، يعتمد ذلك على كمية الطلب شروط الدفع : L / C ، T / T ، ويسترن يونيون ، أليباي
القدرة على العرض : 4500 شهريا
اسم العلامة التجارية: Jiqian إصدار الشهادات: ISO 9001
رقم الموديل: ADSS- غمد مزدوج

معلومات تفصيلية

مكان المنشأ: قوانغتشو، الصين ماركة الكابلات: جيكيان
عدد الموصلات: ≥ 10 Cettification: ISO 9001
الصانع: نعم تطبيق: تكاليف غير مباشرة
الغلاف الخارجي: PE عدد الألياف: 2-288
التخزين واستخدام درجة الحرارة: -40 إلى + 70 ℃.
تسليط الضوء:

كابل الألياف البصرية ADSS مزدوج الغمد

,

كابل الألياف البصرية ISO9001 ADSS

,

كابل الألياف البصرية ISO9001

منتوج وصف

جميع الكابلات البصرية ذات الغلاف المزدوج ذاتية الدعم عازلة للكهرباء ADSS



يعتمد الكبل البصري ADSS هيكلًا مجدولًا بأنبوب فضفاض.الألياف الضوئية 250 ميكرون مغلفة في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ،

والأنبوب السائب مملوء بمركب مقاوم للماء.يتم لف الأنبوب السائب (وحبل التعبئة) حول قلب التعزيز المركزي غير المعدني (FRP) لتشكيل قلب كابل مضغوط ، وتمتلئ الفجوات الموجودة في قلب الكابل بشحم مانع للماء.يتم بثق قلب الكابل إلى غلاف داخلي من البولي إيثيلين (PE) ، ثم تقطعت به السبل لتقوية ألياف الأراميد ، وأخيراً يتم استكماله بالبولي إيثيلين (PE)

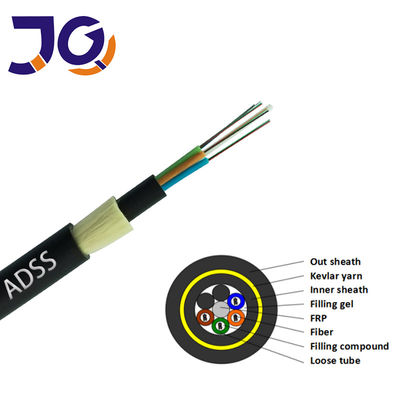

ISO9001 كل كابل الألياف البصرية ADSS ذو غلاف مزدوج عازل 0





يأخذ تصميم الكبل البصري ADSS في الاعتبار الوضع الفعلي لخطوط الطاقة وهو مناسب لمستويات مختلفة من خطوط نقل الطاقة عالية الجهد.لخطوط الطاقة 10kV و 35kV ، يمكن استخدام غمد البولي إيثيلين (PE) ؛بالنسبة لخطوط الطاقة 110 كيلو فولت و 220 كيلو فولت ، يجب تحديد نقطة تعليق الكابل عن طريق حساب توزيع شدة المجال الكهربائي ويجب استخدام غلاف خارجي للتتبع الكهربائي (AT).في الوقت نفسه ، تم تصميم كمية ألياف الأراميد وعملية التجديل المثالية بعناية لتلبي متطلبات تطبيق الفواصل المختلفة.



المميزات



• يمكن تركيبها دون انقطاع التيار الكهربائي

• خفة الوزن وقطر كابل صغير ، مما يقلل من تأثير الجليد والرياح والحمل على البرج والدعم

• مدى كبير ، أقصى مدى يزيد عن 1000 متر

• لها خصائص شد ممتازة وخصائص درجة الحرارة

• العمر المتوقع 30 سنة



الهيكل والمواصفات الفنية ADSS-SJ (50-150 م)

المرجع.الخارجي
قطر الدائرة
(مم)
المرجع.وزن
(كجم / كم)

Rec.ديلي ماكس.
توتر العمل

(كيلو نيوتن)

ماكس المسموح به
توتر العمل
(كيلو نيوتن)

استراحة

قوة

(كيلو نيوتن)

قوة

عضو

CSA

(مم 2)

معامل
مرونة
CSA

(kN / مم 2)

الحرارة

توسيع

معامل في الرياضيات او درجة

(x10- 6 / ك)

فترة مناسبة
متر
سترة PE AT سترة أ ب ج د
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



الهيكل والمواصفات الفنية ADSS-DJ (50-750M)

المرجع.الخارجي
قطر الدائرة
(مم)
المرجع.وزن
(كجم / كم)

Rec.ديلي ماكس.
توتر العمل

(كيلو نيوتن)

ماكس المسموح به
توتر العمل
(كيلو نيوتن)

استراحة

قوة

(كيلو نيوتن)

قوة

عضو

CSA

(مم 2)

معامل
مرونة
CSA

(kN / مم 2)

الحرارة

توسيع

معامل في الرياضيات او درجة

(x10- 6 / ك)

فترة مناسبة
متر
سترة PE AT سترة أ ب ج د
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



الخصائص البصرية



نوع الألياف

توهين

(+ 20 ℃)

عرض النطاق

الفتحة العددية

الطول الموجي لقطع الكابلات الضوئية

@ 850nm

@ 1300 نانومتر

@ 1310nm

@ 1550nm

@ 850nm

@ 1300 نانومتر

ع 652 - - ≤0.36 ديسيبل / كم ≤0.22dB / كم - - - ≤1260 نانومتر
ع 655 - - ≤0.40 ديسيبل / كم ≤0.23 ديسيبل / كم - - - ≤1450 نانومتر
50/125 ميكرون ≤3.3 ديسيبل / كم ≤1.2 ديسيبل / كم - - ≥500 ميجا هرتز · كم ≥500 ميجا هرتز · كم 0.200 ± 0.015 NA -
62.5 / 125 ميكرون ≤3.5 ديسيبل / كم ≤1.2 ديسيبل / كم - - ≥200MHz · كم ≥500 ميجا هرتز · كم 0.275 ± 0.015 غير متاح -



التطبيق: الدعم الذاتي النفقات العامة
