كابل الألياف البصرية OPGW ذو الأنبوب الفولاذي المقاوم للصدأ المركزي

الحد الأدنى لكمية : 1 كم تفاصيل التغليف : بكرة الخشب الرقائقي / حسب الطلب
وقت التسليم : 5-8 أيام عمل شروط الدفع : L / C ، T / T ، ويسترن يونيون
القدرة على العرض : 4500 كم شهريا
مكان المنشأ: قوانغتشو، الصين اسم العلامة التجارية: JQ/OEM
إصدار الشهادات: ISO9001 ROHS CE-EMC FCC SDOC رقم الموديل: OPGW

معلومات تفصيلية

نوع الألياف: وضع واحد / وضع متعدد السترة: الألومنيوم
اسم المنتج: كابل الألياف الضوئية في الهواء الطلق الطول: 2 كم أو طول مخصص
بناء: أنبوب فضفاض الأساسية: 4-288 كور
درجة حرارة التشغيل: -40 ~ +60 درجة مئوية التركيب: جوي
لون الألياف: أزرق ، برتقالي ، بني ، أكوا ، رمادي نموذج: OPGW
التصميم: أنبوب فولاذي مقاوم للصدأ مغطى بـ AL مركزي OPGW
تسليط الضوء:

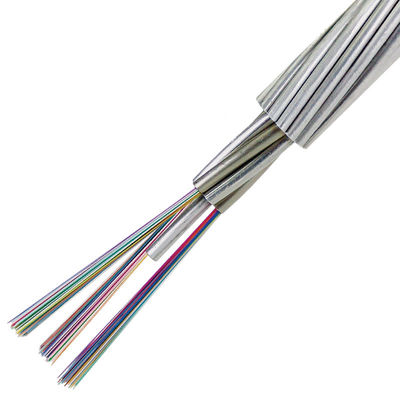

أنبوب فولاذي مقاوم للصدأ كابل الألياف البصرية OPGW

,

أنبوب فضفاض كابل الألياف البصرية OPGW

,

سلك أرضي علوي لأنبوب الفولاذ المقاوم للصدأ

منتوج وصف

الأسلاك الأرضية المركبة من الألياف الضوئية OPGW-36B1-105 ITU-T G.652 Fibers



السلك الأرضي المركب بالألياف الضوئية (OPGW) هو سلك أرضي علوي يحتوي على ألياف بصرية.لديها وظائف متعددة مثل الأسلاك الأرضية والاتصال البصري.إنها تستخدم بشكل أساسي لخطوط الاتصال 110KV ، 220KV ، 500KV ، 750KV ونظام نقل الجهد العالي الجديد.يمكن استخدامه أيضًا لاستبدال الخطوط الأرضية الحالية لنظام نقل الجهد العالي القديم ، وإضافة خط الاتصال البصري ، ونقل تيار الوقت القصير ، وتوفير الحماية من الصواعق.يمكن تخصيص الهياكل الأخرى حسب الطلب.



الخصائص البصرية

يجب أن تكون الخصائص البصرية والهندسية والميكانيكية والبيئية للألياف الضوئية ITU-T G.652 متوافقة مع الجدول أدناه:



مميزات القيم المحددة الوحدات
الخصائص البصرية
وضع قطر المجال عند 1310 نانومتر 9.2 ± 0.4 µ م
عند 1550 نانومتر 10.4 ± 0.5 مم
معامل التوهين عند 1310 نانومتر ≤0.35 ديسيبل / كم
عند 1550 نانومتر ≤0.22 ديسيبل / كم
التوهين غير التوحيد ≤0.05 ديسيبل
الطول الموجي للتشتت الصفري (λ0) 1300 1324 نانومتر
منحدر تشتت صفري بحد أقصى (S0max) ≤0.092 ps / (nm2 · كم)
معامل تشتت وضع الاستقطاب (PMD) ≤0.2

كابل الألياف البصرية OPGW ذو الأنبوب الفولاذي المقاوم للصدأ المركزي 0

الطول الموجي للقطع (λcc) ≤1260 نانومتر
معامل التشتت 1288 ~ 1340 نانومتر ≤3.5 ps / (نانومتر · كم)
1550 نانومتر ≤18 ps / (نانومتر · كم)
مؤشر المجموعة الفعالة للانكسار (Neff) عند 1310 نانومتر 1.466 -
عند 1550 نانومتر 1.467 -
خاصية هندسية
قطر الكسوة 125.0 ± 1.0 µ م
تكسية غير دائرية ≤1.0 ٪
قطر الطلاء 245.0 ± 10.0 µ م
خطأ تركيز الكسوة للطلاء ≤12.0 µ م
طلاء غير دائري ≤6.0 ٪
خطأ تركيز الكسوة الأساسية ≤0.8 µ م
الخصائص الميكانيكية
الشباك ≥4 م
إجهاد إثبات ≥0.69 المعدل التراكمي
قوة شريط الطلاء متوسط ​​القيمة 1.0-5.0 ن
قيمة الذروة 1.3-8.9 ن
خسارة الانحناء الكلي Ф60 مم ، 100 دائرة ، عند 1550 نانومتر ≤0.05 ديسيبل
Ф32 مم ، 1 دوائر ، عند 1550 نانومتر ≤0.05 ديسيبل



تحديد لون الألياف والأنبوب الفضفاض

يجب أن تتوافق الألياف الفردية والأنابيب السائبة مع معيار TIA / EIA-598-A ورمز اللون على النحو التالي.



ألوان الألياف

أنبوب فولاذي 1 (رقم 1-24 ألياف)



ألوان الألياف

لا. 1 2 3 4 5 6 7 8 9 10 11 12
اللون أزرق البرتقالي أخضر بنى اللون الرمادي أبيض أحمر طبيعة الأصفر البنفسجي زهري أكوا



متتبع أسود واحد (درجة 100 مم)

لا. 13 14 15 16 17 18 19 20 21 22 23 24
اللون أزرق البرتقالي أخضر بنى اللون الرمادي أبيض أحمر طبيعة الأصفر البنفسجي زهري أكوا



أنبوب فولاذي 2 (رقم 25-36 ألياف)

لا. 25 26 27 28 29 30 31 32 33 34 35 36
اللون أزرق البرتقالي أخضر بنى اللون الرمادي أبيض أحمر طبيعة الأصفر البنفسجي زهري أكوا

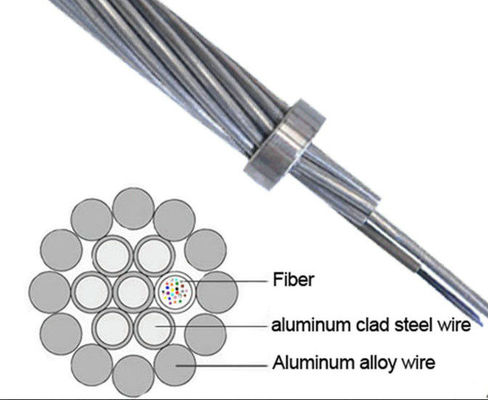

المقطع العرضي لـ OPGW



كابل الألياف البصرية OPGW ذو الأنبوب الفولاذي المقاوم للصدأ المركزي 1

كابل الألياف البصرية OPGW ذو الأنبوب الفولاذي المقاوم للصدأ المركزي 2



مميزات

• توفر الأنابيب الفولاذية المقاومة للصدأ المملوءة بالجل المضاد للماء الحماية والدعم للألياف الضوئية

• أداء شد جيد

• قطر صغير وخفيف الوزن وحمل إضافي منخفض على البرج

• طول الألياف الفائض المناسب للوحدة البصرية يسهل صنعه

• درجة حرارة النقل / التخزين: -40 درجة مئوية إلى +65 درجة مئوية



مواصفات OPGW

العناصر معلومات تقنية
تقطعت الأساسية ، طبقة 1 طبقة 2
اتجاه التجديل الطبقة الخارجية هي اليد اليمنى
قطر الكابل (الاسمي) 14.0 ملم
وزن الكابل (تقريبًا) 688.3 كجم / كم
دعم المقطع العرضي كما سلك 104.7 مم 2
قوة الشد المقدرة (RTS) 111.6 كيلو نيوتن
معامل المرونة (معامل E) 149.5 نيوتن / مم 2
معامل الاستطالة الحراري 13.4 × 10-6 / ك
إجهاد العمل الأقصى (40٪ RTS) 44.64 كيلو نيوتن
الإجهاد اليومي (EDS) (16 ~ 25٪ RTS) 17.86 ~ 27.9 كيلو نيوتن
مقاومة التيار المستمر عند 20 ℃ 0.667 أوم / كم
تيار الوقت القصير (1 ثانية ، 20 ℃ ~ 200 ℃) 8.77 كيلو
القدرة الحالية للوقت القصير (I2t) 77.0 كيلو أمبير²
الحد الأدنى لنصف قطر الانحناء التركيب 30 مرة من قطر الكابل
عملية 15 مرة من قطر الكابل
نطاق درجة حرارة التركيب -20 درجة مئوية + 60 درجة مئوية
التخزين والشحن -40 درجة مئوية +70 درجة مئوية
عملية -40 درجة مئوية +70 درجة مئوية




  توهين عرض النطاق تشتت وضع الاستقطاب



@ 850nm



@ 1300 نانومتر



@ 1310nm



@ 1550nm



@ 850nm



@ 1300 نانومتر

الألياف الفردية قيمة ارتباط التصميم (M = 20 ، Q = 0.01٪)
G652D - - ≤0.35 ديسيبل / كم ≤0.21dB / كم - - ≤0.20ps / كم ≤0.1ps / كم
G655 - - - ≤0.22dB / كم - - ≤0.20ps / كم ≤0.1ps / كم
50/125 ميكرومتر ≤3.0 ديسيبل / كم ≤1.0 ديسيبل / كم - - ≥600 ميجا هرتز ≥ 1200 ميجا هرتز - -
62.5 / 125 ميكرومتر ≤3.5 ديسيبل / كم ≤1.0 ديسيبل / كم - - ≥ 200 ميجا هرتز ≥600 ميجا هرتز - -





التعبئة والشحن



• طبل كابل قياسي

• طول البكرة القياسي: 2/3 كم / بكرة ، كما يتوفر طول آخر

يجب أن يتم لف OPGW بإحكام وبشكل موحد على بكرة حديد خشبية قوية تتوافق مع ANSI / AA 53-1981 أو ما يعادلها.يجب أن تتأخر البكرة بعوارض خشبية صلبة لمنع تلف OPGW في عمليات الشحن والمناولة والتخزين والتوتير العادية.

كابل الألياف البصرية OPGW ذو الأنبوب الفولاذي المقاوم للصدأ المركزي 3

وفقًا لطول الكابل ، نختار نوع بكرة مختلفة (D ، d ، b ، w1 ، w2) لتحميل الكابل.





بيئيا

يتوافق تمامًا مع نظام ISO14001 و RoHS و OHSAS18001



توصيات التثبيت

إجراء التركيب:

يوصى باستخدام IEEE Std 524-1992 والإجراءات الموصى بها من شركتنا لتركيب OPGW.





التعليمات

1.هل أنت شركة تجارية أو مصنع؟
نحن الشركة المصنعة مع خبرة 10 سنوات ، نحن متخصصون في البحث والتطوير والإنتاج
لكابلات الألياف البصرية وكابل إسقاط وسلك المسار إلخ.مصنعنا في مدينة قوانغتشو ، مرحبا بكم في زيارتنا!

2. حول الجودة؟
سنقوم بالتسليم قبل اختبار كل ألياف عند الانتهاء من الإنتاج.
بعد تأكيد السعر ، يمكنك طلب عينات مجانية للتحقق من الجودة.

3. يمكنك قبول طلب صغير؟
نعم ، أمر صغير متاح.نحن ندعم مشروعًا جديدًا لعملائنا ، حيث نعلم أن العمل دائمًا من أمر صغير.

4.ما هو وقت التسليم؟
عادة حوالي 3-7 أيام عمل ، فإنه يعتمد بشكل أساسي على كمية الطلب.
ولكن يرجى التأكد من أننا سوف نقوم بترتيب البضائع الخاصة بك في أسرع وقت ممكن بعد الدفع.

5. يمكنك قبول خدمة OEM؟
نعم ، نرحب بخدمة OEM.يمكننا طباعة شعارك على المنتج.أي فكرة منك متاحة.
