| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | بكرة الخشب الرقائقي / حسب الطلب |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض : | 4500 كم شهريا |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | OPGW |
|
معلومات تفصيلية |
|||
| نوع الألياف: | وضع واحد / وضع متعدد | السترة: | الألومنيوم |
|---|---|---|---|
| اسم المنتج: | كابل الألياف الضوئية في الهواء الطلق | الطول: | 2 كم أو طول مخصص |
| بناء: | أنبوب فضفاض | الأساسية: | 2-24 نقطة |
| درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية | التركيب: | جوي |
| لون الألياف: | أزرق ، برتقالي ، بني ، أكوا ، رمادي | نموذج: | OPGW |
| التصميم: | أنبوب فولاذي مقاوم للصدأ مغطى بـ AL مركزي OPGW | ||
| تسليط الضوء: | كابل الألياف البصرية أحادي الأنبوب OPGW,كابل الألياف البصرية CE-EMC FCC OPGW,سلك الألياف البصرية أحادي الأنبوب |
||
منتوج وصف

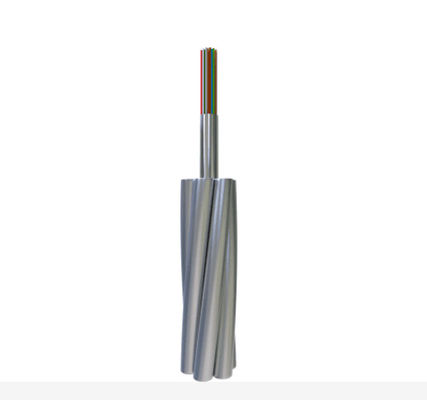

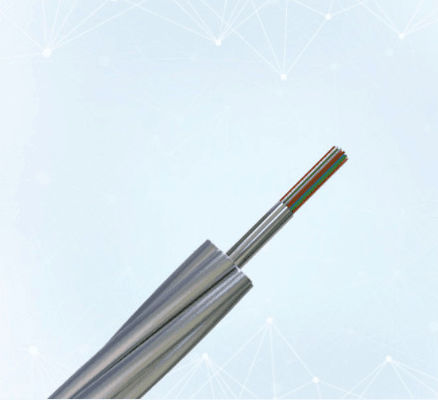

سلك أرضي علوي مركب من الألياف الضوئية بتصميم أحادي الأنبوب أنبوب فولاذي مقاوم للصدأ OPGW
السلك الأرضي المركب بالألياف الضوئية (OPGW) هو سلك أرضي علوي يحتوي على ألياف بصرية.لديها وظائف متعددة مثل الأسلاك الأرضية والاتصال البصري.إنها تستخدم بشكل أساسي لخطوط الاتصال 110KV ، 220KV ، 500KV ، 750KV ونظام نقل الجهد العالي الجديد.يمكن استخدامه أيضًا لاستبدال الخطوط الأرضية الحالية لنظام نقل الجهد العالي القديم ، وإضافة خط الاتصال البصري ، ونقل تيار الوقت القصير ، وتوفير الحماية من الصواعق.يمكن تخصيص الهياكل الأخرى حسب الطلب.
المقطع العرضي لـ OPGW
الخصائص البصرية
يجب أن تكون الخصائص البصرية والهندسية والميكانيكية والبيئية للألياف الضوئية ITU-T G.652 متوافقة مع الجدول أدناه:
| صفات | القيم المحددة | الوحدات | |||
| الخصائص البصرية | |||||
| وضع قطر المجال | عند 1310 نانومتر | 9.2 ± 0.4 | µ م | ||
| عند 1550 نانومتر | 10.4 ± 0.5 | مم | |||
| معامل التوهين | عند 1310 نانومتر | ≤0.35 | ديسيبل / كم | ||
| عند 1550 نانومتر | ≤0.22 | ديسيبل / كم | |||
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |||
| الطول الموجي للتشتت الصفري (λ0) | 1300 1324 | نانومتر | |||
| منحدر تشتت صفري بحد أقصى (S0max) | ≤0.092 | ps / (nm2 · كم) | |||
| معامل تشتت وضع الاستقطاب (PMD) | ≤0.2 |
|
|||
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |||
| معامل التشتت | 1288 ～ 1340 نانومتر | ≤3.5 | ps / (نانومتر · كم) | ||
| 1550 نانومتر | ≤18 | ps / (نانومتر · كم) | |||
| مؤشر المجموعة الفعالة للانكسار (Neff) | عند 1310 نانومتر | 1.466 | - | ||
| عند 1550 نانومتر | 1.467 | - | |||
| خاصية هندسية | |||||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |||
| تكسية غير دائرية | ≤1.0 | ٪ | |||
| قطر الطلاء | 245.0 ± 10.0 | µ م | |||
| خطأ تركيز الكسوة للطلاء | ≤12.0 | µ م | |||
| طلاء غير دائري | ≤6.0 | ٪ | |||
| خطأ تركيز الكسوة الأساسية | ≤0.8 | µ م | |||
| الخصائص الميكانيكية | |||||
| الشباك | ≥4 | م | |||
| إجهاد إثبات | ≥0.69 | المعدل التراكمي | |||
| قوة شريط الطلاء | متوسط القيمة | 1.0-5.0 | ن | ||
| قيمة الذروة | 1.3-8.9 | ن | |||
| خسارة الانحناء الكلي | Ф60 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.05 | ديسيبل | ||
| Ф32 مم ، 1 دوائر ، عند 1550 نانومتر | ≤0.05 | ديسيبل | |||
تحديد لون الألياف والأنبوب الفضفاض
يجب أن تتوافق الألياف الفردية والأنابيب السائبة مع معيار TIA / EIA-598-A وكود اللون على النحو التالي.
ألوان الألياف
أنبوب فولاذي 1 (رقم 1-24 ألياف)
ألوان الألياف
| لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | أزرق | البرتقالي | لون أخضر | بني | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | زهري | أكوا |
متتبع أسود واحد (درجة 100 مم)
| لا. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| اللون | أزرق | البرتقالي | لون أخضر | بني | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | زهري | أكوا |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
أنبوب فولاذي 2 (رقم 25-36 ألياف)
| لا. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| اللون | أزرق | البرتقالي | لون أخضر | بني | رمادي | أبيض | أحمر | طبيعة سجية | أصفر | البنفسجي | زهري | أكوا |
صفات
• توفر أنابيب الفولاذ المقاوم للصدأ المملوءة بالجل المضاد للماء الحماية والدعم للألياف الضوئية
• أداء شد جيد
• قطر صغير وخفيف الوزن وحمل إضافي منخفض على البرج
• طول الألياف الفائض المناسب للوحدة البصرية يسهل صنعه
• درجة حرارة النقل / التخزين: -40 درجة مئوية إلى +65 درجة مئوية
مواصفات OPGW
| العناصر | معلومات تقنية | ||
| تقطعت | الأساسية ، طبقة 1 طبقة 2 | ||
| اتجاه التجديل | الطبقة الخارجية هي اليد اليمنى | ||
| قطر الكابل (الاسمي) | 14.0 ملم | ||
| وزن الكابل (تقريبًا) | 688.3 كجم / كم | ||
| دعم المقطع العرضي | كما سلك | 104.7 مم 2 | |
| قوة الشد المقدرة (RTS) | 111.6 كيلو نيوتن | ||
| معامل المرونة (معامل E) | 149.5 نيوتن / مم 2 | ||
| معامل الاستطالة الحراري | 13.4 × 10-6 / ك | ||
| إجهاد العمل الأقصى (40٪ RTS) | 44.64 كيلو نيوتن | ||
| الإجهاد اليومي (EDS) (16 ~ 25٪ RTS) | 17.86 ~ 27.9 كيلو نيوتن | ||
| مقاومة التيار المستمر عند 20 ℃ | 0.667 أوم / كم | ||
| تيار الوقت القصير (1 ثانية ، 20 ℃ ～ 200 ℃) | 8.77 كيلو | ||
| القدرة الحالية للوقت القصير (I2t) | 77.0 كيلو أمبير² | ||
| الحد الأدنى لنصف قطر الانحناء | تثبيت | 30 مرة من قطر الكابل | |
| عملية | 15 مرة من قطر الكابل | ||
| نطاق درجة حرارة | تثبيت | -20 درجة مئوية + 60 درجة مئوية | |
| التخزين والشحن | -40 درجة مئوية +70 درجة مئوية | ||
| عملية | -40 درجة مئوية +70 درجة مئوية | ||
| توهين | عرض النطاق | تشتت وضع الاستقطاب | ||||||
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
الألياف الفردية | قيمة ارتباط التصميم (M = 20 ، Q = 0.01٪) | |
| G652D | - | - | ≤0.35 ديسيبل / كم | ≤0.21dB / كم | - | - | ≤0.20ps / كم | ≤0.1ps / كم |
| G655 | - | - | - | ≤0.22dB / كم | - | - | ≤0.20ps / كم | ≤0.1ps / كم |
| 50/125 ميكرومتر | ≤3.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | - | - | ≥600 ميجا هرتز | ≥ 1200 ميجا هرتز | - | - |
| 62.5 / 125 ميكرومتر | ≤3.5 ديسيبل / كم | ≤1.0 ديسيبل / كم | - | - | ≥ 200 ميجا هرتز | ≥600 ميجا هرتز | - | - |
التعبئة والشحن
• طبل كابل قياسي
• طول البكرة القياسي: 2/3 كم / بكرة ، كما يتوفر طول آخر
يجب أن يتم لف OPGW بإحكام وبشكل موحد على بكرة حديد خشبية قوية تتوافق مع ANSI / AA 53-1981 أو ما يعادلها.يجب أن تتأخر البكرة بعوارض خشبية صلبة لمنع تلف OPGW في عمليات الشحن والمناولة والتخزين والتوتير العادية.
وفقًا لطول الكابل ، نختار نوع بكرة مختلفة (D ، d ، b ، w1 ، w2) لتحميل الكابل.
بيئيا
يتوافق تمامًا مع نظام ISO14001 و RoHS و OHSAS18001
توصيات التثبيت
إجراء التركيب:
يوصى باستخدام IEEE Std 524-1992 والإجراءات الموصى بها من شركتنا لتركيب OPGW.
