Span 400m Kevlar Yarn ADSS كابل الألياف الضوئية فضفاض أنبوب تقطعت بهم السبل

الحد الأدنى لكمية : 1 كم تفاصيل التغليف : طبل خشبي
وقت التسليم : 3-5 أيام ، يعتمد ذلك على كمية الطلب شروط الدفع : L / C ، T / T ، ويسترن يونيون ، أليباي
القدرة على العرض : 4500 شهريا
اسم العلامة التجارية: Jiqian إصدار الشهادات: ISO 9001/CE/ROHS/FCC
رقم الموديل: ADSS-12

معلومات تفصيلية

مكان المنشأ: قوانغتشو، الصين ماركة الكابلات: جيكيان
عدد الموصلات: ≥ 10 Cettification: ISO 9001 / CE / ROHS / FCC
الصانع: نعم تطبيق: تكاليف غير مباشرة
الغلاف الخارجي: PE عدد الألياف: 2-288
التخزين واستخدام درجة الحرارة: -40 إلى + 70 ℃.
تسليط الضوء:

كابل الألياف البصرية Kevlar Yarn ADSS

,

كابل الألياف البصرية ADSS 400 متر

منتوج وصف

كابل ألياف ضوئية خارجي ذاتي الدعم بطول 100/200/400 متر من خيوط كيفلر ADSS

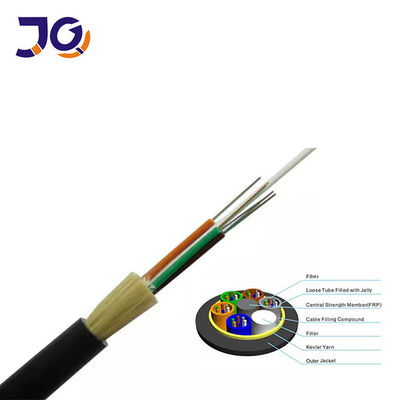

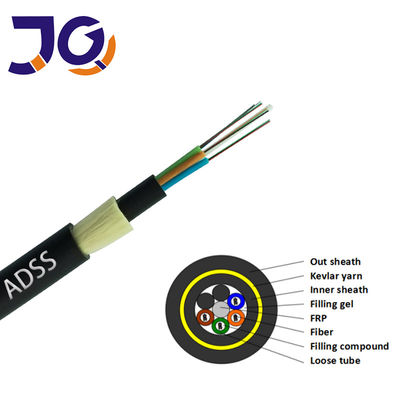

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.

تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.الأنابيب (والحشوات) تقطعت بهم السبل حول FRP

(البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.

بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.

بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو مقوى ،

يتم استكمال الكابل بغلاف خارجي PE أو AT (مضاد للتتبع).

Span 400m Kevlar Yarn ADSS كابل الألياف الضوئية فضفاض أنبوب تقطعت بهم السبل 0

Span 400m Kevlar Yarn ADSS كابل الألياف الضوئية فضفاض أنبوب تقطعت بهم السبل 1









سمات



• يمكن تركيبها دون انقطاع التيار الكهربائي

• خفة الوزن وصغر قطر الكابل ، مما يقلل من تأثير الجليد والرياح والحمل على البرج والدعم

• مدى كبير ، أقصى مدى يزيد عن 1000 متر

• لها خصائص شد ممتازة وخصائص درجة الحرارة

• العمر المتوقع 30 سنة



الهيكل والمواصفات الفنية ADSS-SJ (50-150 م)

المرجع.الخارجي
قطر الدائرة
(مم)
المرجع.وزن
(كجم / كم)

Rec.ديلي ماكس.
توتر العمل

(كيلو نيوتن)

الحد الأقصى المسموح به
توتر العمل
(كيلو نيوتن)

فترة راحة

الخضوع ل

(كيلو نيوتن)

الخضوع ل

عضو

CSA

(مم 2)

معامل
مرونة
CSA

(kN / مم 2)

الحرارة

توسع

معامل في الرياضيات او درجة

(x10- 6 / ك)

فترة مناسبة
متر
سترة PE AT سترة أ ب ج د
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



الهيكل والمواصفات الفنية ADSS-DJ (50-750M)

المرجع.الخارجي
قطر الدائرة
(مم)
المرجع.وزن
(كجم / كم)

Rec.ديلي ماكس.
توتر العمل

(كيلو نيوتن)

الحد الأقصى المسموح به
توتر العمل
(كيلو نيوتن)

فترة راحة

الخضوع ل

(كيلو نيوتن)

الخضوع ل

عضو

CSA

(مم 2)

معامل
مرونة
CSA

(kN / مم 2)

الحرارة

توسع

معامل في الرياضيات او درجة

(x10- 6 / ك)

فترة مناسبة
متر
سترة PE AT سترة أ ب ج د
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



الخصائص البصرية



نوع الألياف

توهين

(+ 20 ℃)

عرض النطاق

الفتحة العددية

الطول الموجي لقطع الكابلات الضوئية

@ 850nm

@ 1300 نانومتر

@ 1310nm

@ 1550nm

@ 850nm

@ 1300 نانومتر

ع 652 - - ≤0.36 ديسيبل / كم ≤0.22dB / كم - - - ≤1260 نانومتر
ع 655 - - ≤0.40 ديسيبل / كم ≤0.23 ديسيبل / كم - - - ≤1450 نانومتر
50/125 ميكرون ≤3.3 ديسيبل / كم ≤1.2 ديسيبل / كم - - ≥500 ميجا هرتز · كم ≥500 ميجا هرتز · كم 0.200 ± 0.015 NA -
62.5 / 125 ميكرون ≤3.5 ديسيبل / كم ≤1.2 ديسيبل / كم - - ≥200MHz · كم ≥500 ميجا هرتز · كم 0.275 ± 0.015 غير متاح -



التطبيق: الدعم الذاتي النفقات العامة



التعبئة:

Span 400m Kevlar Yarn ADSS كابل الألياف الضوئية فضفاض أنبوب تقطعت بهم السبل 2
