مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض : | 4500 كيلومتر في الشهر |
| مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | ADSS-48B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | YOFC أو Fiberhome حسب الطلب | عدد الألياف: | 4-144 كور |
|---|---|---|---|
| اللون: | أسود ، حسب الطلب | طول: | الطول المخصص |
| سترة المواد: | PE أو AT | اسم: | كابل الألياف الضوئية ADSS |
| عضو القوة: | عضو القوة المركزية FRP | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
| امتداد: | 50/100/200/300/400 م | التركيب: | دعم جوي ذاتي |
| تسليط الضوء: | 144 Core كل كابل ADSS عازل,FRP كل كابل ADSS عازل,إعلانات frp قوة كبل OFC |
||
منتوج وصف

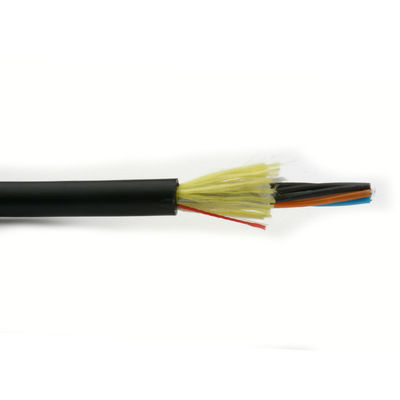

تمتد جميع كبلات الألياف ADSS العازلة للكهرباء بطول 100 متر مع كابل هوائي ذاتي الدعم من البولي إيثيلين
وصف المنتج

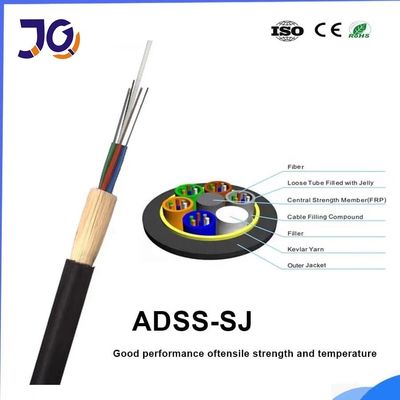

كابل ADSS مصنوع من مادة غير معدنية ومدعوم ذاتيًا بخط نقل الطاقة الهوائية.مادة مقاومة التوتر عبارة عن خيوط أراميد ذات وحدات مرونة عالية.ويمكن أن يؤدي تحسين الهيكل إلى نشر وزن الكابل وخصائصه الميكانيكية والفيزيائية بشكل مناسب وتقليل الحمل على البرج.بناء أنبوب فضفاض ، أنابيب مملوءة بالهلام ، عناصر (أنابيب وقضبان حشو) وخيوط مانعة للماء موضوعة حول عضو قوة مركزي غير معدني ، خيوط بوليستر تستخدم لربط قلب الكابل ، شريط مانع للماء ملفوف طوليًا حول قلب الكابل ، خيوط من مادة أراميد عززت و PE الغلاف الخارجي.
مميزات
الهيكل الأمثل للكابلات ، كثافة عالية من الألياف.
توازن دقيق لطول الألياف ، يضمن أداء مستقر.
لا يوجد جل في قلب الكابل لمنع المياه ، منخفض الكربون وصديق للبيئة.
ابتكار الهيكل في الغلاف ، مما يعزز أداء النفخ.
تصميم أنبوب فضفاض مثبت للأداء
تصميم غمد بقطر صغير وخفيف الوزن ومنخفض الاحتكاك
طول نفخ ممتاز وتركيب سريع وآمن وفعال من حيث التكلفة
تصميم Drycore لأداء ممتاز لمنع المياه وتسهيل التعامل معها
يسمح تصميم التجديل SZ بالوصول السهل على المدى المتوسط وعزل الألياف عن التركيب والقاسية البيئية
سهل التركيب والإزالة عند الضرورة
عينات
طلب
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
الخصائص البصرية
| أغراض | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
معلومات تقنية
|
المدى: 100 م |
تحت 110 كيلو فولت |
48 نواة |
|
الهيكلي معامل |
مكونات القوة المركزية: FRP |
القطر: 1.5 مم |
|
أنبوب فضفاض (محشو بالهلام) |
القطر الخارجي: 1.8 مم |
|
|
غمد داخلي PE |
السماكة: 0.9 مم |
|
|
غلاف خارجي PE |
السماكة: 1.8 ملم |
|
|
اصطلاحي معامل |
القطر الخارجي للكابل |
10.0 ملم |
|
منطقة المقطع العرضي للكابل |
95.03 ملم 2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
85 كجم / كم |
|
|
قوة الشد المقدرة (RTS) |
10 كون |
|
|
الحد الأدنى المسموح به للتوتر (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
معامل يونج |
7.8 عقدة / مم 2 |
|
|
معامل التمدد الحراري |
1.810-6 /درجة مئوية |
|
|
المقاومة الصليبية |
المدى الطويل: 1100 ن / 100 مم |
|
|
المدى القصير: 2200 ن / 100 مم |
||
|
نصف قطر عازمة الإذن |
طويل المدى (عند الجري) 220 مم |
|
|
قصير المدى (عند التمديد) 360 ملم |
4-144 الأساسية كابل الألياف البصرية ADSS
|
الأساسية عدد |
بنية |
ألياف لكل أنبوب |
أنبوب فضفاض قطر الدائرة (مم) |
قطر CSM / قطر الوسادة (مم) |
السماكة الاسمية الغلاف الخارجي (مم) |
قطر الكابل (مم) |
كابل وزن (كجم / كم) |
| 4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 83 |
| 36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 84 |
| 48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 93 |
| 72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 95 |
| 96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12.5 ± 0.5 | 122 |
| 144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15.5 ± 0.5 | 185 |
