مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
معلومات تفصيلية |
|||
نوع الألياف: | وضع واحد أو وضع متعدد | عدد الألياف: | 60 كور |
---|---|---|---|
اللون: | أسود ، حسب الطلب | الطول: | 2 كم أو طول مخصص |
مادة السترة: | PE | اسم: | كابل الألياف الضوئية ADSS |
عضو القوة: | FRP | تطبيق: | جوي |
درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية | نوع: | ADSS ، نوع SZ الذين تقطعت بهم السبل |
تسليط الضوء: | كابل الألياف البصرية ADSS مزدوج الغلاف,كابل الألياف البصرية ADSS 60Core,كابل الألياف البصرية أحادي الوضع 60Core |
منتوج وصف

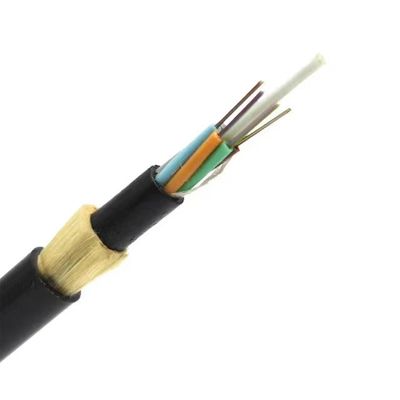

60 الأساسية وضع واحد G652D سترة مزدوجة في الهواء الطلق كابل الألياف البصرية ADSS

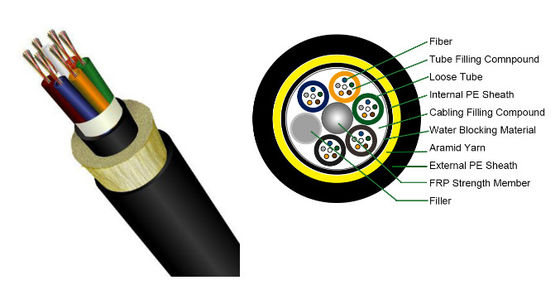

كابل ADSS هو أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرون ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
المميزات
* البلاستيك المقوى بالألياف الأحادية كعضو مركزي القوة ، مجمع تعبئة الأنبوب الفضفاض
* يمكن تركيبها دون انقطاع التيار الكهربائي
* الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية
* تمتد أطوال كبيرة 100 م / 200 م / 300 م / 400 م
* أداء جيد لقوة الشد ودرجة الحرارة
* عمر التصميم 30 عامًا ، يضمن مركب تعبئة الأنبوب الخاص حماية حرجة للألياف.

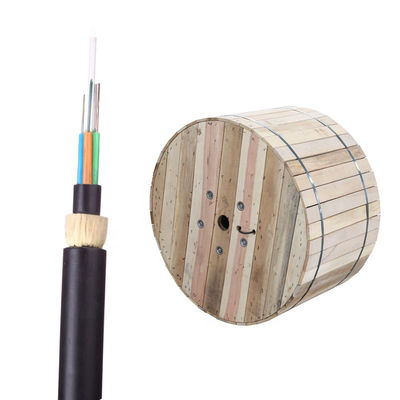

* العبوة: 2 ~ 4 كيلومتر / برميل خشبي للتصدير
الخصائص البصرية
العناصر | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
معلومات تقنية
المدى: 100 م |
نوع الكابل |
60core سترة مزدوجة ADSS |
الهيكلي معامل |
مكونات القوة المركزية: FRP |
القطر: 2.1 مم |
أنبوب فضفاض (محشو بالهلام) |
القطر الخارجي: 1.8 مم |
|
غمد داخلي PE |
السماكة: 0.9 مم |
|
غلاف خارجي PE |
السماكة: 1.8 ملم |
|
تقني معامل |
القطر الخارجي للكابل |
12.3 ملم |
منطقة المقطع العرضي للكابل |
95.03 ملم 2 |
|
نموذج الألياف |
G.652D |
|
وزن الكابل |
150 كجم / كم |
|
قوة الشد المقدرة (RTS) |
10 كونا كرواتية |
|
الحد الأدنى المسموح به للتوتر (MAT) |
4kn |
|
EDS |
3.2kn |
|
المعامل الإلكتروني |
12.1 عقدة / مم 2 |
|
معامل التمدد الحراري |
1.9 10-6 /درجة مئوية |
|
المقاومة الصليبية |
المدى الطويل: 1100 ن / 100 مم |
|
المدى القصير: 2200 ن / 100 مم |
||
نصف قطر عازمة الإذن |
طويل المدى (عند الجري) 220 ملم |
|
قصير المدى (عند التمديد) 360 ملم |
الهيكل والمواصفات الفنية ADSS-DJ (امتداد 50-500 م)
المرجع الخارجي قطر الدائرة (مم) |
المرجع الوزن كجم / كم) |
Rec.DailyMax. العمل التوتر (كيلو نيوتن) |
ماكس مسموح به العمل التوتر [كن) |
استراحة سالقوة (كيلو نيوتن) |
قوة عضو CSA. (kN / مم 2) |
معامل مرونة CSA kNmm2) [ |
الحرارة توسيع معامل في الرياضيات او درجة (X10-6 / ك) |
مناسب متر ABICP |
||||
PE |
في |
|
||||||||||
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
15.5 |
190 |
204 |
9.0 |
26 |
| 60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
عرض المنتج
تطبيق
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
تفاصيل الحزمة
أ اسم الشركة
الوزن الإجمالي / الصافي
جيم نوع الألياف
طول الكابل
