مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : colleen
رقم الهاتف : 8618122384446
ال WhatsApp : +8618122384446
الحد الأدنى لكمية : | 5 كم | تفاصيل التغليف : | طبل خشبي أو طبل حديد |
---|---|---|---|
وقت التسليم : | 12 يوما | شروط الدفع : | T / T ، ويسترن يونيون ، أليباي ، موني جرام |
القدرة على العرض : | 20000 كم شهريا |
مكان المنشأ: | مقاطعة قوانغدونغ الصينية | اسم العلامة التجارية: | JQ/Customized |
---|---|---|---|
إصدار الشهادات: | ISO9001 CE ROHS Rohs | رقم الموديل: | ADSS-4F / 12F / 24F / 48F / 96fF |
معلومات تفصيلية |
|||
طلب: | اتصالات | تهم الألياف: | 4-288 نواة |
---|---|---|---|
يولد: | 50 م 100 م / 200 م / 300 م / 400 م | الألياف لكل أنبوب: | 4/6/8/12/24/48 / 96F |
عينة: | مقبول | عدد القوة: | FRP ، خيوط كيفلر أراميد |
بنية: | أنبوب فضفاض تقطعت بهم السبل | لون السترة: | أسود أصفر بولي أو حسب الطلب |
درجة حرارة التشغيل: | -40 إلى + 70 ℃ | نوع الألياف: | G652D ، OM3 ، G655 ، OM4 ، OM5 |
تسليط الضوء: | كابل الألياف الضوئية ذو الوضع الأحادي,144 كابل الألياف الضوئية القوي |
منتوج وصف
في الهواء الطلق أحادية سترة متعددة النوى مفردة كابل ADSS الألياف البصرية
تدمير ADSS
الكابلات البصرية ADSS
يتم وضع الألياف في أنبوب فضفاض مصنوع من بلاستيك عالي الجودة.تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.
يقع البلاستيك المقوى بالألياف (FRP) في وسط اللب كعضو غير معدني.الأنابيب (والحشو) تقطعت بهم السبل
حول عضو القوة إلى قلب مضغوط ودائري.يتم تعبئة قلب الكابل بجيل تعبئة لحمايته من دخول الماء.
أحاط خيوط كيفلر بنواة الكابل كعضو تقوية ، ثم يتم استكمال الكابل بغمد PE.
صفات
· يمكن تركيبها دون انقطاع التيار الكهربائي
· أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV
· الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج
و backprops
· أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 1000 متر
· أداء جيد لقوة الشد ودرجة الحرارة
· عمر التصميم 30 سنة
·طلب
يتم أخذ الحالة الفعلية لخطوط الطاقة العلوية في الاعتبار بالكامل عند تصميم كابل ADSS.لخطوط الطاقة الهوائية تحت 110 كيلوفولت ،
يتم تطبيق غلاف خارجي PE.بالنسبة لخطوط الطاقة التي تساوي أو تزيد عن 110 كيلو فولت ، يتم تطبيق الغلاف الخارجي في AT.التصميم المخصص لكمية الأراميد والتجديل
عملية تلبية الطلب على فترات مختلفة.
·المعايير
يتوافق كابل ADSS مع معيار IEEE P 1222 وكذلك IEC 60794-1.
الهيكل والمواصفات الفنية
1.سترة واحدة ADSS
عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
سترة PE | AT سترة | |||||||
4 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
6 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
8 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
12 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
24 | 1 + 6 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
48 | 1 + 6 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
2. سترة مزدوجة ADSS
عدد الألياف | بنية | الألياف لكل أنبوب |
قطر أنبوب لوس (مم) |
FRP / قطر الوسادة (مم) | سمك الغلاف الخارجي (مم) | المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
|
سترة PE | AT سترة | |||||||
4 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
6 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
8 | 1 + 6 | 4 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
12 | 1 + 6 | 6 | 1.9 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
24 | 1 + 6 | 6 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
48 | 1 + 6 | 12 | 2.0 | 2.0 / 2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
72 | 1 + 6 | 12 | 2.2 | 2.0 / 2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
96 | 1 + 8 | 12 | 2.2 | 2.0 / 3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
144 | 1 + 12 | 12 | 2.2 | 3.0 / 7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
تلميحات: جميع المواصفات الموجودة في الجدول abolve هي بيانات تقريبية ، لمزيد من المواصفات التفصيلية ،
الرجاء الاتصال البائع لدينا.
نوع الألياف |
توهين (+ 20 ℃) |
عرض النطاق |
الطول الموجي لقطع الكابلات الضوئية |
||||
---|---|---|---|---|---|---|---|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
||
ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | ≤1260 نانومتر |
ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | ≤1450 نانومتر |
50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | - |
62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | - |
تفاصيل تظهر الصورة
كابل ألياف ADSS أحادي الغلاف
كابل الألياف البصرية ADSS مزدوج السترة

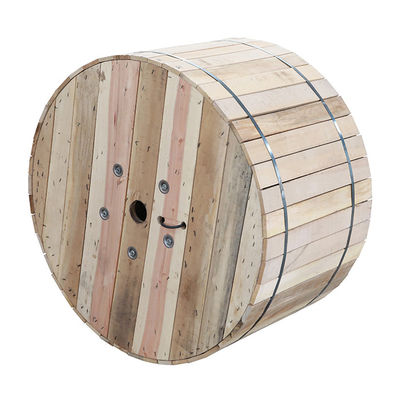

التعبئة:
1. هل المصنع مباشرة؟
كشركة مصنعة محترفة للكابلات ، متخصصة في كابلات الألياف البصرية ، وكابل اندلاع MPO ، وسلك تصحيح الألياف البصرية.
يتم تصدير منتجاتنا بشكل رئيسي إلى أوروبا وأمريكا الجنوبية وبعض البلدان والمناطق الأخرى.
2. ما هي المنتجات الرئيسية الخاصة بك؟
كابلات الألياف الضوئية الخارجية كابلات الألياف البصرية الداخلية FTTH كابلات إسقاط ADSS
أسلاك التصحيح المدرعة الداخلية كابل الألياف الضوئية حبال التصحيح البصري Sc LC FC ST MTP MPO الحبل التصحيح البصري
3. فترة ضمان جودة المنتج؟
ضمان 20 سنة لكابلات الألياف الضوئية
4. هل لديك شهادة للمواد الخام؟
نبني علاقة تعاون طويلة الأمد مع موردي المواد الخام المؤهلين ISO9001 ROHS
