مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : colleen
رقم الهاتف : 8618122384446
ال WhatsApp : +8618122384446
الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي / حسب الطلب |
---|---|---|---|
وقت التسليم : | 2-4 أيام | شروط الدفع : | ويسترن يونيون ، موني جرام ، T / T ، L / C. |
القدرة على العرض : | 100 كم شهريا |
مكان المنشأ: | الصين | اسم العلامة التجارية: | jiqian |
---|---|---|---|
إصدار الشهادات: | ISO9001/CE | رقم الموديل: | ADSS 96core 144 كور |
معلومات تفصيلية |
|||
نوع الألياف: | G652D | طلب: | هوائي / مجرى هواء |
---|---|---|---|
عدد الموصلات: | 48 نواة | بنية: | أنبوب فضفاض تقطعت بهم السبل |
درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية | عضو القوة المركزية: | FRP |
يولد: | 100 م | ||
تسليط الضوء: | كابل الألياف البصرية 100 متر,كابل الألياف البصرية ADSS ذاتي الدعم |
منتوج وصف

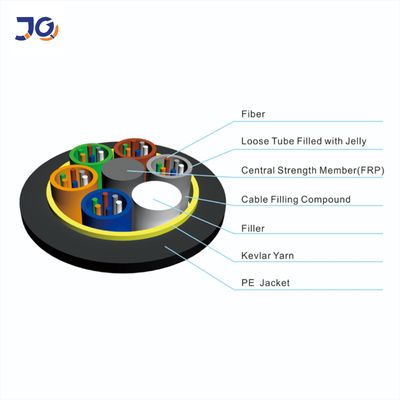

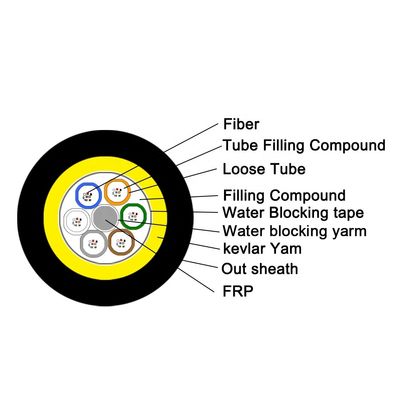

كابل ADSS عبارة عن هيكل مجدول من أنبوب فضفاض.الألياف الضوئية 250 ميكرون ، الأنبوب السائب مصنوع من بلاستيك عالي الجودة ، مملوء بمركب مقاوم للماء.يوجد في وسط قلب الكبل عضو قوة FRP ، يتم لف الأنبوب السائب (وحبل التعبئة) حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير ، ويتم ملء الفجوة الموجودة في قلب الكابل بالماء منع حشو.الجزء الخارجي من الكابل عبارة عن غلاف داخلي من البولي إيثيلين (PE) ، ثم الأراميد ذو قوة الشد العالية الملتوية ، والأبعد هو الغلاف الخارجي للتتبع الكهربائي (AT).
خصائص المنتج
1.يمكن إعداد كبل الألياف الضوئية الجوي ذاتي الدعم بالكامل ، بدون أي مادة معدنية في الهيكل ، دون انقطاع.
2.يمكن وضع عدد كبير من نوى الألياف ، خفيفة الوزن ، مع خط الطاقة ، مما يوفر الموارد.
3.استخدم مادة الأراميد عالية الشد لتحمل التوتر الشديد ومنع القذائف والطلقات النارية.
4.التمدد الحراري الصغير ، يكون تباين قوس خط الكابل صغيرًا عندما تتغير درجة الحرارة بشكل كبير.
5 - مزدوجة سترة ، PE / AT غمد الخارجي
6.مدى كبير ، أقصى امتداد يتجاوز 1000 متر
7- العمر المتوقع أكثر من 30 سنة
التطبيقات
مناسب للشبكة في أماكن التداخل الكهرومغناطيسية العالية.
مناسب للهواء.
اتصالات بعيدة المدى وشبكة المنطقة المحلية.
الهيكل والمواصفات الفنيةADSS-SJ (50-150 م)
المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
Rec.ديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة قوة (كيلو نيوتن) |
قوة عضو CSA (مم2) |
معامل (kN / مم 2) |
الحرارة توسع معامل في الرياضيات او درجة (x10- 6/ك) |
فترة مناسبة (معيار NESC ، م) |
||||
سترة PE | AT سترة | أ | ب | ج | د | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
الهيكل والمواصفات الفنيةADSS-DJ (50-750 م)
المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
Rec.ديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة قوة (كيلو نيوتن) |
قوة عضو CSA (مم2) |
معامل (kN / مم 2) |
الحرارة توسع معامل في الرياضيات او درجة (x10- 6/ك) |
فترة مناسبة (معيار NESC ، م) |
||||
سترة PE | AT سترة | أ | ب | ج | د | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
