كابل الليف البصري الجوي المصغر ADSS 6 Core 12 Core ASU G652D
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
الحد الأدنى لكمية : | 1000 م | تفاصيل التغليف : | طبل خشبي |
---|---|---|---|
وقت التسليم : | 2-4 يوم | شروط الدفع : | ويسترن يونيون ، موني جرام ، T / T ، L / C. |
القدرة على العرض : | 100 كم لكل 2 يوم |
مكان المنشأ: | الصين | اسم العلامة التجارية: | jiqian |
---|---|---|---|
إصدار الشهادات: | ISO 9001/CE | رقم الموديل: | GYXTW 4 6 8 كور |
معلومات تفصيلية |
|||
نوع الألياف: | G652D / G657A1 | تصنيع المعدات الأصلية: | متاح |
---|---|---|---|
طلب: | مجرى الهواء | عدد الموصلات: | 12 16 24 |
بناء: | أنبوب فضفاض | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
تسليط الضوء: | كابلات الألياف الضوئية المدرعة GYXTW,كابلات الألياف الضوئية المدرعة ذات 24 نواة |
منتوج وصف

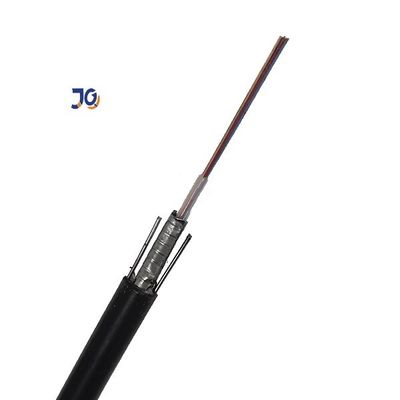

كابلات الألياف الضوئية المدرعة ذات 24 كور GYXTW سعر كابلات الألياف الضوئية المدرعة

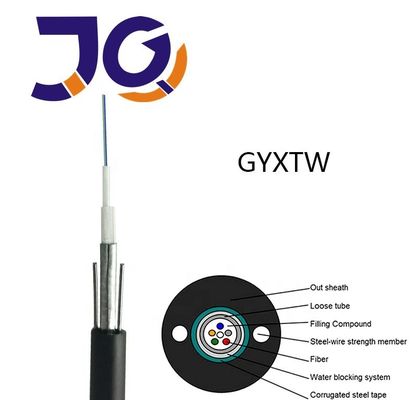

هيكل كابل GYXTW عبارة عن شريط ألياف ضوئية بطول 250 ميكرومتر يتم إدخاله في أنبوب فضفاض من مادة ذات معامل عالي.يتم تعبئة الأنبوب السائب بمركب تعبئة الهلام.الأنبوب السائب مغطى بـ PSP طولي.تتم إضافة مادة مانعة للماء بين عضو القوة المعدنية والأنبوب السائب لضمان ضغط الكابل البصري وتسرب الماء الطولي للكابل البصري. يتم وضع سلكين فولاذيين متوازيين على كلا الجانبين، ثم يكتمل الكابل بغطاء خارجي من البولي إيثيلين.
سمات
1، أداء ميكانيكي جيد ودرجة الحرارة
2، أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
3، مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
4، سحق المقاومة والمرونة
5، PSP تعزيز مقاومة للرطوبة
6، سلكان فولاذيان متوازيان يضمنان قوة الشد
7، قطر صغير وخفيف الوزن وتركيب ودية
8، درجة حرارة التخزين/التشغيل: -40 درجة مئوية ~ +70 درجة مئوية
طلب
قابلة للاستخدام في القناة / الجوي
معلمة الألياف
لا. | أغراض | وحدة | تخصيص | |
G.652D | ||||
1 | وضع مجال القطر | 1310 نانومتر | ميكرومتر | 9.2 ± 0.4 |
1550 نانومتر | ميكرومتر | 10.4±0.5 | ||
2 | قطر الكسوة | ميكرومتر | 124.8 ± 0.7 | |
3 | الكسوة غير الدائرية | % | .70.7 | |
4 | خطأ في تركيز الكسوة الأساسية | ميكرومتر | .50.5 | |
5 | قطر الطلاء | ميكرومتر | 245±5 | |
6 | طلاء غير دائري | % | .06.0 | |
7 | خطأ في تركيز طلاء الكسوة | ميكرومتر | .012.0 | |
8 | الطول الموجي لقطع الكابل | نانومتر | lectcc ≥1260 | |
9 | التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل / كم | .30.36 |
1550 نانومتر | ديسيبل / كم | .20.24 |
معلمات الكابل
أغراض | تحديد | |
عدد الألياف | 2~24 | |
ألياف طلاء ملونة | البعد | 250 ميكرومتر ± 15 ميكرومتر |
لون | الأزرق، البرتقالي، الأخضر، البني، الرمادي، الأبيض | |
أنبوب فضفاض | البعد | 2.10 مم ± 0.05 مم |
مادة | بت | |
لون | طبيعي | |
عضو القوة | قطر الدائرة | 1.0 ملم |
مادة | فُولاَذ | |
الغلاف الخارجي | البعد | 8.0 مم ± 0.1 مم |
مادة | بي | |
لون | أسود |
الخصائص الميكانيكية والبيئية
أغراض | توحد | تحديد |
تينسيو (طويل الأمد) | ن | 600 |
التوتر (قصير المدى) | ن | 1500 |
سحق (على المدى الطويل) | ن/10 سم | 300 |
سحق (قصير الأجل) | ن/10 سم | 1000 |
دقيقة.نصف قطر الانحناء (ديناميكي) | مم | 20 د |
دقيقة.نصف قطر الانحناء (ثابت) | مم | 10 د |
درجة حرارة التثبيت | درجه مئوية | -20~+60 |
درجة حرارة التشغيل | درجه مئوية | -40~+70 |
درجة حرارة التخزين | درجه مئوية | -40~+70 |
المقياس التقني
عدد الألياف | قطر الكابل (مم) | وزن الكابل (كجم/كم) |
قوة الشد قصيرة طويلة المصطلح (ن) |
مقاومة السحق قصيرة طويلة المصطلح (ن/100 ملم) |
الانحناء نصف القطر ثابت/ديناميكي (مم) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10 د/20 د |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10 د/20 د |
خصائص ناقل الحركة | |||||
G.652 | G.655 | 50/125 ميكرومتر | 62.5/125 ميكرومتر | ||
التوهين الأقصى (ديسيبل/كم) (+20 درجة مئوية) |
850 نانومتر | 3.0 | 3.3 | ||
1300 نانومتر | 1.0 | 1.0 | |||
1310 نانومتر | 0.36 | 0.4 | |||
1550 نانومتر | 0.24 | 0.23 | |||
الطول الموجي للكابل (نانومتر) | ≥1260 | ≥1450 |
|
