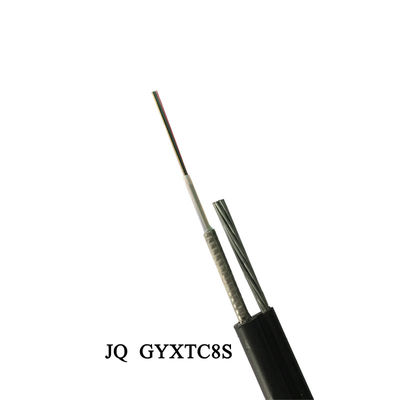

6 كور هوائي أحادي الوضع الشكل 8 كابل الألياف البصرية GYXTC8S
1- الخصائص البصرية:
| G.652D | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| التوهين (+20 ℃) | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | |
| @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | |
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | ||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | ||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | |||
2-مواصفات الكابلات:

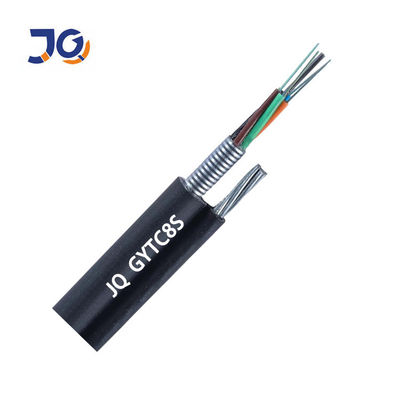

اسم العنصر: كابل الألياف الضوئية GYTC8S
الوضع البصري: وضع فردي / متعدد
أقطار الألياف: G652 ، G655 ، 50 / 125μm ، 62.5 / 125μm
إجمالي عدد الألياف: 2-144
نصف قطر الانحناء (ثابت / ديناميكي): 10D / 20D
الحياة العملية: أكثر من 25 سنة
التطبيق: الدعم الذاتي الجوي ، الشبكة المحلية ، الشبكة المحلية ، اتصالات شبكة المسافات الطويلة.

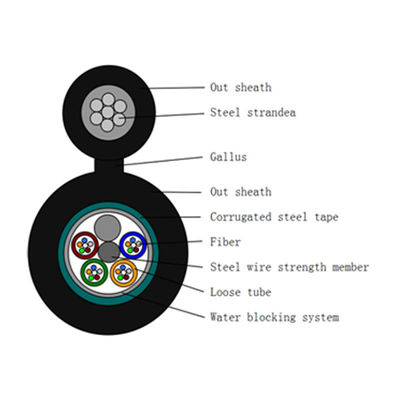

بنية:
يتكون كابل الألياف غير المدرعة من الشكل 8 من:
1.أنبوب فضفاض ذو علامة تجارية
2. عضو قوة الأسلاك الفولاذية
3.مركب الحشو الأساسي
4. الحشو
5. فوسفاتينج أو أسلاك الفولاذ المجلفن
6. PE غمد
3. الخصائص
· أداء ميكانيكي ودرجة حرارة جيد
· أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
· مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
· مقاومة السحق والمرونة
