GYTY53 GYFTY53 48 96 مباشرة مدفونة واحد درع مزدوج سترة كابلات الألياف الضوئية
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض : | 30 كم في اليوم |
| مكان المنشأ: | قوانغتشو، الصين | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 | رقم الموديل: | GYTA53-24B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | G652D | اللون: | أسود |
|---|---|---|---|
| السترة: | PE ، MDPE | عدد الألياف: | 2-144 نوى |
| اسم المنتج: | كابل مدرع ذو أنبوب فضفاض مجدول | الطول: | 2 كم أو طول مخصص |
| التركيب: | هوائي ومجاري | OEM: | متاح |
| تطبيق: | اتصالات | نوع: | Singlemode & Multimode |
| اسم: | كابل ألياف ضوئية خارجي مدرع | النواة: | ما يصل إلى 48 ألياف |
| تسليط الضوء: | كابل الألياف البصرية المدرع المباشر G652D,كابل الألياف البصرية المدرع للدفن المباشر بطول 2 كم,كابل الألياف البصرية المدرع ISO9001 بطول 2 كم |
||
منتوج وصف

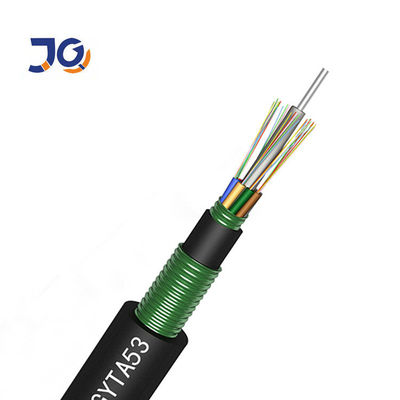

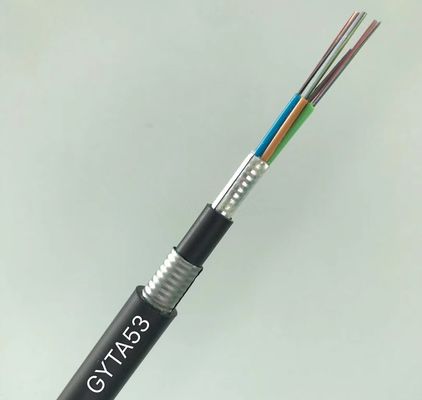

كابل ألياف ضوئية مدفون مباشر خارجي مدرع تحت الأرض 12 24 48 كبل الألياف البصرية الأساسي
وصف المنتج

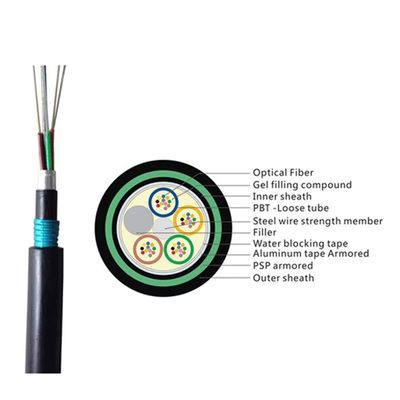

يتم وضع الألياف ، 250 ميكرون ، في أنبوب فضفاض مصنوع من بلاستيك عالي الجودة. تمتلئ الأنابيب بمركب حشو مقاوم للماء.يوجد سلك فولاذي ، أحيانًا مُغلف بالبولي إيثيلين (PE) للكابل الذي يحتوي على عدد كبير من الألياف ، في مركز القلب كعضو ذو قوة معدنية.الأنابيب (والحشوات) ملتفة حول عضو القوة في قلب كابل مدمج ودائري.يتم تطبيق صفائح البولي إيثيلين المصنوعة من الألومنيوم (APL) حول قلب الكابل ، وهو مملوء بمركب حشو لحمايته من دخول الماء.ثم يتم تغطية قلب الكابل بغلاف داخلي رفيع من مادة PE.بعد تطبيق PSP طوليًا على الغلاف الداخلي ، يتم استكمال الكابل بغلاف خارجي PE.
سمات
لديه خصائص ميكانيكية جيدة وخصائص درجة الحرارة.
مادة الأنبوب الفضفاض نفسها لديها مقاومة جيدة للماء وقوة عالية.
يتم تعبئة الأنبوب بشحم خاص لحماية الألياف.
يمنع هيكل الكابلات المدمجة المصمم خصيصًا الغلاف من التراجع.
سترة PE لديها مقاومة ممتازة للأشعة فوق البنفسجية ،ضمان الأداء المقاوم للماء للكابل.
قلب مركز سلك واحد.الأنبوب السائب مملوء بمركب خاص مقاوم للماء.
ملء لب كامل.شريط الألمنيوم المطلي بالبلاستيك (APL) حاجز الرطوبة
تطبيق
مناسبة لطريقة التمديد المباشر
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
المعايير الفنية
| رقم الكابل | 12 كور | 24 كور | 48 نقطة | |
| نموذج الألياف | G.652D | |||
| تصميم (قوة عضو + أنبوب وحشو) |
1 + 5 | |||
| القوة المركزية عضو |
مواد | أسلاك الفولاذ | ||
| القطر (10.5) ملم | 1.4 | |||
| أنبوب فضفاض | مواد | PBT | ||
| قطر الدائرة ( ±0.06) ملم | 1.72 | 1.72 | 2 | |
| سماكة (±0.03) ملم | 0.3 | 0.3 | 0.32 | |
| رقم Max.Core No./Tube | 6 | 6 | 12 | |
| حبل حشو | مواد | LDPE | ||
| القطر (0.06) ملم | 1.7 | 1.7 | 2 | |
| لا. | 3 | 1 | 1 | |
| حاجز الرطوبة | مواد | شريط الألمنيوم المطلي بالبوليمر | ||
| سماكة (±0.03) ملم | 0.2 | |||
| داخلي غمد |
مواد | MDPE | ||
| سماكة (±0.2) ملم | 0.9 | |||
| تدريع | مواد | الشريط الصلب المطلي بالبوليمر | ||
| سماكة (±0.2) ملم | 0.22 | |||
| انتفاخ الماء طبقة |
مواد | مجمع الحشو | ||
| الغلاف الخارجي | مواد | MDPE | ||
| سماكة(±0.2) ملم | 1.8 | |||
| قطر الكابل (+0.5) ملم | 12.5 | 12.5 | 13.1 | |
| وزن الكابل (+10) كجم / كم | 152 | 167 | 167 | |
| توهين | 1310 نانومتر | 0.35 ديسيبل / كم | ||
| 1550 نانومتر | 0.21 ديسيبل / كم | |||
| الحد الأدنى لانحناء نصف القطر | بدون توتر | 12.5x كابل- φ | ||
| أقل من الحد الأقصى للتوتر | 25.0xCable- φ | |||
| نطاق درجة حرارة (درجة مئوية) |
تثبيت | -20 ~ + 60 | ||
| النقل والتخزين | -40 ~ + 70 | |||
| عملية | -40 ~ + 70 | |||
عرض المنتج
التعبئة
1/2/3/4 كم أو طبل خشبي مخصص للتصدير
