كابل ألياف ضوئية ذو غلاف واحد مزدوج مدرع ذاتي الدعم 24 نواة

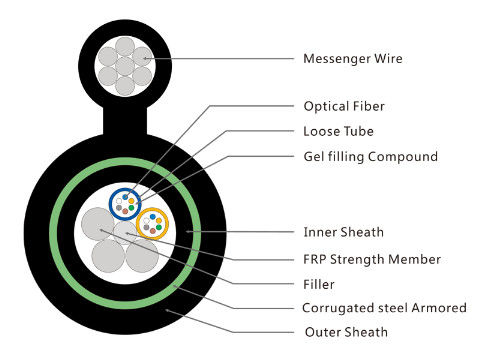

الألياف ، 250 ميكرومتر ، موضوعة في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.تمتلئ الأنابيب بمركب حشو مقاوم للماء.يقع سلك فولاذي أو FRP في مركز القلب كعضو قوة معدنية.الأنابيب (والحشوات) ملتفة حول عضو القوة في قلب كابل مدمج ودائري.يتم تطبيق الفولاذ المموج حول قلب الكابل ، والذي يتم ملؤه بمركب التعبئة لحمايته من دخول الماء.هذا الجزء من الكبل مصحوب بأسلاك حبلا ، حيث يتم استكمال الجزء الداعم بغمد مزدوج من البولي إيثيلين (PE) ليكون هيكل الشكل 8.تلبي قوة الشد العالية للأسلاك المجدولة متطلبات الدعم الذاتي وتقليل تكلفة التركيب
سمات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
يستخدم سلك الفولاذ أو FRP كعضو قوة مركزية
مركب تعبئة الأنبوب السائب
100٪ حشو لب الكابل
PSP يعزز مقاومة الرطوبة
كابل ألياف ضوئية ذاتي الدعم بغلاف مزدوج مدرع
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
المعايير الفنية
| نموذج الألياف | G.652D | ||
| التصميم (عضو القوة + الأنبوب والحشو) | 1 + 5 | ||
| عضو القوة المركزية | مواد | سلك فولاذي أو فرب | |
| القطر (+0.05) ملم | 1.5 | ||
| أنبوب فضفاض | مواد | PBT | |
| القطر (+0.06) ملم | 2 | ||
| سمك (+0.03) ملم | 0.32 | ||
| TheMax.CoreNO./Tube | 12 | ||
| حبل حشو | مواد | LDPE | |
| اللون | أبيض | ||
| القطر (+0.06) ملم | 2.1 | ||
| عضو قوة ستراند | مواد | الصلب المجلفن | |
| اكتب | φ0.9x3 | ||
| طبقة درع | مواد | الشريط الصلب | |
| الغلاف الخارجي① | مواد | MDPE ، PE | |
| سمك (+0.03) ملم | 1. | ||
| الغلاف الخارجي① | مواد | MDPE | |
| سمك (40.03) ملم | 1.8 | ||
| قطر الكابل (土 0.2) ملم | 9.5 * 17.8 (اسمي) | ||
| وزن الكابل (+10) كجم / كم | 175 (اسمي) | ||
| الحد الأدنى للتثبيت / ن | 1500 | ||
| توهين | 1310 نانومتر | 0.35 ديسيبل / كم | |
| 1550 نانومتر | 0.21 ديسيبل / كم | ||
| الحد الأدنى لانحناء نصف القطر | بدون توتر | 10.0 * كابلφ | |
| تحت أقصى توتر | 20.0x كابل φ | ||

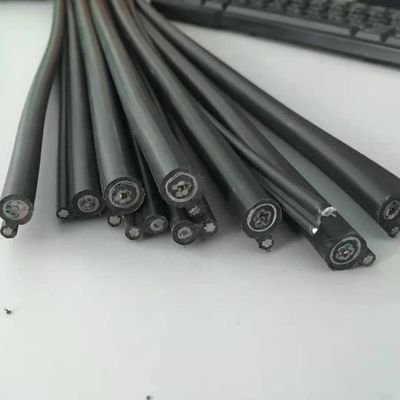

عينات الصورة
التعبئة &توصيل
التعليمات
1.هل الصانع الحقيقي؟
نعم.نحن المصنع الحقيقي بتاريخ 10 سنوات.
2. يمكنك قبول طلب صغير؟
نعم ، يتوفر طلب صغير. نحن ندعم مشروعًا جديدًا لعملائنا لأننا نعلم أن العمل دائمًا من أمر صغير.
3.ما هي فترة الضمان الخاصة بك؟
25 سنة لكابلات الألياف الضوئية
4.ما هو وقت التسليم؟
عادة في غضون 3-5 أيام عمل
5.ماذا عن طاقتك الإنتاجية السنوية؟
كابل الألياف البصرية الخارجي / الداخلي ، إنتاجنا السنوي هو 6،000،000 كم ؛
كابل FTTH / FTTX / FTTA ، يبلغ 6،000،000 كيلومتر في السنة ؛
سلك التصحيح / أسلاك التوصيل المصنوعة ، هو 12.400.000 قطعة في السنة.
6. يمكنك توفير منتجات مخصصة والشعار؟
-نعم.نحن توريد خدمة OEM و ODM.يمكنك أن ترسل لنا الرسم الخاص بك.
