ماركة
| جيكيان |
نوع الألياف الضوئية | وضع Singel G652D أو G657A1 |
سترة المواد | PVC أو PE |
عدد الألياف | 4،6،8،12،24،36،48،72 ، |
لون السترة | أسود |
عضو قوة | 1.0 مم سلك فولاذي رسول أو فرب |
قطر الكابل | 9.6 ملم |
طول | 2000 متر لكل لفة أو حسب الطلب |
الوزن الإجمالي | 90 كجم |

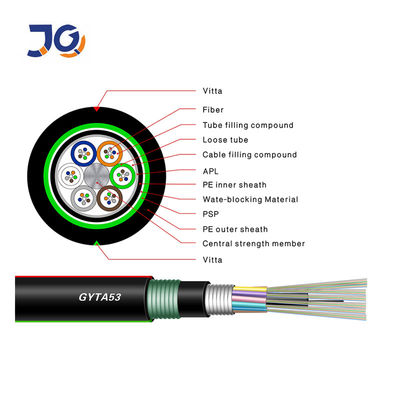

وظائف المنتج وميزاته | هيكل كابل GYTA53 ذو الطبقة 53 الذي تقطعت به السبل هو دمج 250um من الألياف في غلاف فضفاض مصنوع من مادة ذات معامل عالي ، وملء أنبوب الكم السائب بمركب مقاوم للماء.يوجد في وسط قلب الكابل نواة تقوية معدنية.بالنسبة لبعض كابلات الألياف الضوئية ، يحتاج قلب التسليح المعدني إلى البثق بطبقة من البولي إيثيلين.يتم لف خط التعبئة والغطاء الفضفاض حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير ، ويتم ملء الفجوات الموجودة في قلب الكابل بحشو مانع للماء.شريط فولاذي بلاستيكي مزدوج مطلي وملفوف طوليًا ومغلف بالبثق من البولي إيثيلين.
|
رقم الكابل | 12 | 24 | 48 | ||
نموذج الألياف | G.652D | ||||
تصميم (قوة عضو + أنبوب وحشو) | 1 + 5 | ||||
عضو القوة المركزية | مواد | أسلاك الفولاذ | |||
القطر (± 0.5) مم | 1.4 | ||||
أنبوب فضفاض | مواد | PBT | |||
القطر (± 0.06) ملم | 1.72 | 1.72 | 2.0 | ||
سمك (± 0.03) مم | 0.30 | 0.30 | 0.32 | ||
Max.Core NO./Tube | 6 | 6 | 12 | ||
حبل حشو | مواد | LDPE | |||
القطر (± 0.06) ملم | 1.7 | 1.7 | 2.0 | ||
لا. | 3 | 1 | 1 | ||
حاجز الرطوبة | مواد | شريط الألمنيوم المطلي بالبوليمر | |||
سمك (± 0.03) مم | 0.20 | ||||
داخلي غمد | مواد | MDPE | |||
سمك (± 0.2) مم | 0.9 | ||||
تدريع | مواد | الشريط الصلب المطلي بالبوليمر | |||
سمك (± 0.2) مم | 0.22 | ||||
طبقة نفخ الماء | مواد | مجمع الحشو | |||
الغلاف الخارجي | مواد | MDPE | |||
سمك (± 0.2) مم | 1.8 | ||||
قطر الكابل (± 0.5) مم | 12.5 | 12.5 | 13.1 | ||
وزن الكابل (± 10) كجم / كم | 152 | 167 | 167 | ||
توهين | 1310 نانومتر | 0.35 ديسيبل / كم | |||
1550 نانومتر | 0.21 ديسيبل / كم | ||||
دقيقة.نصف قطر الانحناء | بدون توتر | 12.5 × كابل- φ | |||
تحت أقصى توتر | 25.0 × كابل φ | ||||
نطاق درجة حرارة (℃) | تثبيت | -20 ~ + 60 | |||
النقل والتخزين | -40 ~ + 70 | ||||
عملية | -40 ~ + 70 | ||||
ميزة:
أنبوب فضفاض مملوء بالهلام لحماية فائقة من الألياف.
سترة مزدوجة مدرعة مفردة (GYTY53) وسترة مزدوجة مدرعة مزدوجة
(GYTA53) لحماية القوارض والدفن المباشر.
تصميم مقاوم للأشعة فوق البنفسجية والرطوبة
