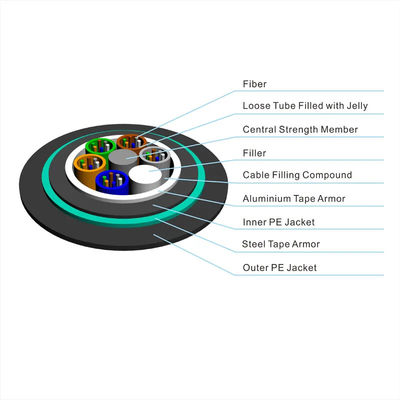

غرض |
حدود |
|
أنبوب فضفاض |
مادة |
PBT |
لون |
عرض كل الألوان |
|
حشو |
مادة |
PE |
لون |
أسود |
|
CSM |
مادة |
FRP |
سترة داخلية |
مادة |
MDPE |
لون |
أسود |
|
مدرعة خارجية |
مادة |
شريط فولاذي مطلي بالبلاستيك |
الغلاف الخارجي |
مادة |
MDPE |
لون |
أسود |
|
دقيقة.نصف قطر الانحناء |
ثابتة |
قطر الكابل 12.5 مرة |
متحرك |
قطر الكابل 25 مرة |
|
تكرار الانحناء |
الحمل: 150 نيوتن ؛ عدد الدورات: 30 لا يوجد توهين واضح للإضافة ، لا يوجد كسر للألياف ولا تلف للكابل. |
|
أداء الشد |
المدى القصير |
1500N |
معجب |
المدى القصير |
3000 نيوتن / 100 ملم |
التواء |
الحمل: 150N ؛عدد الدورات: 10 ؛زاوية الالتواء: ± 180 درجة لا يوجد توهين واضح للإضافة ، لا يوجد كسر للألياف ولا تلف للكابل. |
|
عدد الألياف |
بناء |
الألياف لكل أنبوب |
قطر الأنبوب الفضفاض(مم) |
قطر / قطر الوسادة(مم) |
سمكسترة داخلية(مم) |
سمكالغلاف الخارجي(مم) |
قطر الكابل(مم) |
وزن الكابل(كجم / كم) |
12 |
1 + 6 |
6 |
1.8 ± 0.1 |
2.2 /2.2 |
0.9 ± 0.1 |
1.6 ± 0.1 |
12.4 ± 0.5 |
138 |
24 |
1 + 6 |
6 |
1.8 ± 0.1 |
2.2 /2.2 |
0.9 ± 0.1 |
1.6 ± 0.1 |
12.4 ± 0.5 |
140 |
48 |
1 + 6 |
12 |
2.0 ± 0.1 |
2.3 /2.3 |
0.9 ± 0.1 |
1.6 ± 0.1 |
12.9 ± 0.5 |
152 |
96 |
1 + 8 |
12 |
2.0 ± 0.1 |
2.6 / 3.5 |
0.9 ± 0.1 |
1.6 ± 0.1 |
14.1 ± 0.5 |
182 |
144 |
1 + 12 |
12 |
2.0 ± 0.1 |
3.0 /6.3 |
0.9 ± 0.1 |
1.6 ± 0.1 |
16.9 ± 0.5 |
256 |

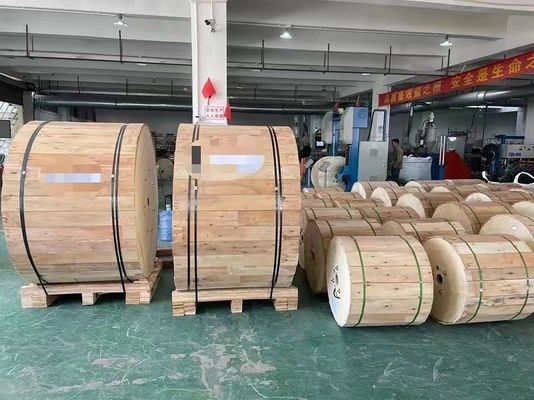

نوع الكابل |
طبل |
||||
ارتفاع(مم) |
عرض(مم) |
القطر الداخلي(مم) |
طول(كم) |
نوع الطبل |
|
GYFTY53-12 |
950 |
760 |
400 |
2 |
برميل خشبي |
GYFTY53-24 |
950 |
760 |
400 |
2 |
برميل خشبي |
GYFTY53-48 |
1000 |
760 |
400 |
2 |
برميل خشبي |
GYFTY53-96 |
1150 |
760 |
450 |
2 |
برميل خشبي |
GYFTY53-144 |
1300 |
760 |
500 |
2 |
برميل خشبي |
