تيتم تصميم كبل الألياف البصرية المدفون مباشرة تحت الأرض GYFTY53 لتوفير عدد كبير من الألياف مع المرونة والتنوع المطلوبين للتركيبات الأكثر تطلبًا اليوم ، بما في ذلك الدفن المباشر.مع الألياف يصل إلى 288 وتصميمات حبلا SZ.
تطبيق:
1. الدفن المباشر
2. تحت الأرض
3. العمود الفقري للإنترنت
أداء الكابل:
| بند | المعلمات | |
|
أنبوب فضفاض |
مواد | PBT |
| اللون | عرض كل الألوان | |
| حشو | مواد | PE |
| اللون | أسود | |
| CSM | مواد | FRP |
| سترة داخلية | مواد | MDPE |
| اللون | أسود | |
| مدرعة خارجية | مواد | شريط فولاذي مطلي بالبلاستيك |
| الغلاف الخارجي | مواد | MDPE |
| اللون | أسود | |
| دقيقة.نصف قطر الانحناء | ثابتة | قطر الكابل 12.5 مرة |
| ديناميكي | قطر الكابل 25 مرة | |
|
تكرار الانحناء |
الحمل: 150 نيوتن ؛ عدد الدورات: 30 لا يوجد توهين واضح للإضافة ، لا يوجد كسر ليفي ولا تلف للكابل. |
|
| أداء الشد | المدى القصير | 1500 شمال |
| سحق | المدى القصير | 3000 نيوتن / 100 ملم |
| التواء | الحمل: 150N ؛عدد الدورات: 10 ؛زاوية الالتواء: ± 180 درجة لا يوجد توهين واضح للإضافة ، لا يوجد كسر ليفي ولا تلف للكابل. | |

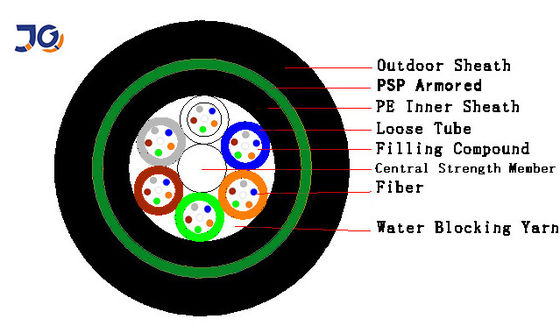

أبعاد هياكل الكابلات:
|
عدد الألياف |
بناء | ألياف لكل أنبوب |
قطر الأنبوب الفضفاض (مم) |
قطر / قطر الوسادة (مم) |
سمك سترة داخلية (مم) |
سمك الغلاف الخارجي (مم) |
قطر الكابل (مم) |
وزن الكابل (كجم / كم) |
| 12 | 1 + 6 | 6 | 1.8 ± 0.1 | 2.2 /2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.4 ± 0.5 | 138 |
| 24 | 1 + 6 | 6 | 1.8 ± 0.1 | 2.2 /2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.4 ± 0.5 | 140 |
| 48 | 1 + 6 | 12 | 2.0 ± 0.1 | 2.3 /2.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.9 ± 0.5 | 152 |
| 96 | 1 + 8 | 12 | 2.0 ± 0.1 | 2.6 / 3.5 | 0.9 ± 0.1 | 1.6 ± 0.1 | 14.1 ± 0.5 | 182 |
| 144 | 1 + 12 | 12 | 2.0 ± 0.1 | 3.0 /6.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 16.9 ± 0.5 |
256 |
| نوع الكابل | طبل | ||||
|
ارتفاع (مم) |
عرض (مم) |
القطر الداخلي (مم) |
الطول (كم) |
نوع الطبل | |
| GYFTY53-12 | 950 | 760 | 400 | 2 | برميل خشبي |
| GYFTY53-24 | 950 | 760 | 400 | 2 | برميل خشبي |
| GYFTY53-48 | 1000 | 760 | 400 | 2 | برميل خشبي |
| GYFTY53-96 | 1150 | 760 | 450 | 2 | برميل خشبي |
| GYFTY53-144 | 1300 | 760 | 500 | 2 | برميل خشبي |
