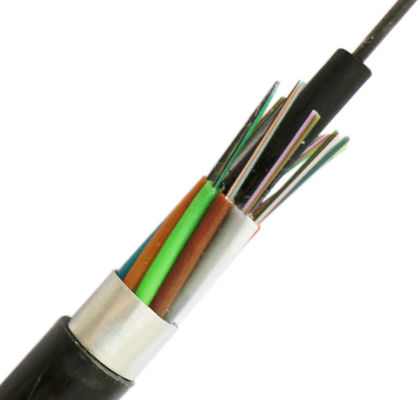

الألياف الضوئية 250 ميكرون ، الأنبوب السائب مصنوع من بلاستيك عالي الجودة ، مملوء بمركب مقاوم للماء.مركز قلب الكبل عبارة عن قلب مقوى بالمعدن ، والأنابيب (والحشو) تقطعت بهم السبل حول عضو القوة في قلب كابل مضغوط ومستدير ، مملوء بمركب العزل المائي لحمايته من دخول الماء.يتم تغليف شريط الألمنيوم المطلي بالبلاستيك (APL) طوليًا وبثقه في غلاف بولي إيثيلين لتشكيل كابل
صفات:
1. إن التحكم الدقيق في الطول الزائد للألياف الضوئية يضمن أن للكابل البصري خصائص شد جيدة وخصائص درجة حرارة.
2. مادة الأنبوب السائبة نفسها لديها مقاومة جيدة للماء وقوة عالية.يتم تعبئة الأنبوب بشحم خاص لتوفير حماية حرجة للألياف الضوئية.مقاومة جيدة للضغط والمرونة.
3. غلاف PE لديه مقاومة جيدة للأشعة فوق البنفسجية ومقاومة تكسير الإجهاد البيئي.
4. استخدم التدابير التالية لضمان الأداء المقاوم للماء للكابل البصري:
أ) تعزيز مركز الأسلاك الفولاذية الفردية ؛
ب) املأ الأنبوب السائب بعجينة ليفية خاصة ؛
ج) تعبئة قلب الكابل بنسبة 100٪ ؛
د) شريط الألمنيوم المطلي بالبلاستيك ذو الوجهين GYTA يحسن مقاومة الرطوبة للكابلات الضوئية ؛
ه) مادة جيدة لمنع الماء تمنع تسرب المياه الطولي للكابل البصري.
الخصائص البصرية:
|
ع 652
|
ع 655
|
50/125 ميكرومتر
|
62.5 / 125 ميكرومتر
|
||
|
توهين
(+ 20 ℃) |
@ 850nm
|
≤3.0 ديسيبل / كم
|
≤3.0 ديسيبل / كم
|
||
|
@ 1300 نانومتر
|
≤1.0 ديسيبل / كم
|
≤1.0 ديسيبل / كم
|
|||
|
@ 1310 نانومتر
|
≤0.36 ديسيبل / كم
|
≤0.40 ديسيبل / كم
|
|||
|
@ 1550nm
|
≤0.22 ديسيبل / كم
|
≤0.23 ديسيبل / كم
|
|||
|
عرض النطاق
(الفئة أ) |
@ 850nm
|
≥500 ميغا هرتز · كم
|
≥200 ميغا هرتز · كم
|
||
|
@ 1300 نانومتر
|
≥ 1000 ميجا هرتز · كم
|
≥600 ميغا هرتز · كم
|
|||
|
الفتحة العددية
|
0.200 ± 0.015NA
|
0.275 ± 0.015NA
|
|||
|
الطول الموجي لقطع الكابل λcc
|
≤1260 نانومتر
|
≤1480 نانومتر
|
|||
| قوة الشد | طويل الأجل (N) | 1000 |
| المدى القصير (N) | 3000 | |
| مقاومة السحق | طويل الأجل (N) | 1000 |
| المدى القصير (N) | 3000 | |
| الانحناء الشعاع | ثابت (مم) | 10 د |
| ديناميكي (مم) | 20 د |
