GYTY53 GYFTY53 48 96 مباشرة مدفونة واحد درع مزدوج سترة كابلات الألياف الضوئية
تفاصيل المنتج:
|
|
مكان المنشأ: | قوانغتشو، الصين |
---|---|
اسم العلامة التجارية: | JQ/OEM |
إصدار الشهادات: | ISO9001/ ROHS/ CE/ FCC |
رقم الموديل: | GYTA53 |
شروط الدفع والشحن:
|
|
الحد الأدنى لكمية: | 1 كم |
تفاصيل التغليف: | طبل خشبي |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 4500 كم شهريا |
معلومات تفصيلية |
|||
نوع الألياف: | G652D | اللون: | أسود |
---|---|---|---|
في الخارج: | PE | عدد الألياف: | 2-288 درجة |
اسم المنتج: | كابل مدرع ذو أنبوب فضفاض مجدول | الطول: | 2 كم أو طول مخصص |
التركيب: | هوائي ومجاري | OEM: | متاح |
تطبيق: | اتصالات | اكتب: | الوضع الفردي والوضع المتعدد |
اسم: | كابل الألياف البصرية الخارجي DJDA | السترة: | سترة سوداء مزدوجة |
تسليط الضوء: | كابل الألياف البصرية المدرع المزدوج تحت الأرض,كابل الألياف البصرية تحت الأرض GYTA53,كابل الألياف البصرية المدفون GYTA53 |
منتوج وصف
كابلات الألياف البصرية الخارجية المدرعة المزدوجة

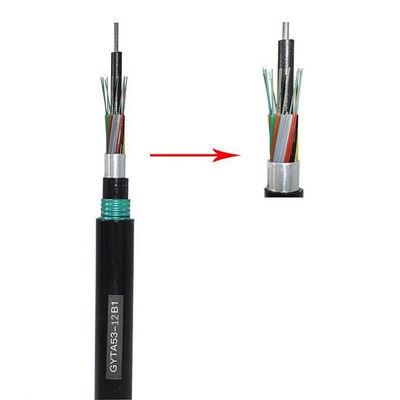

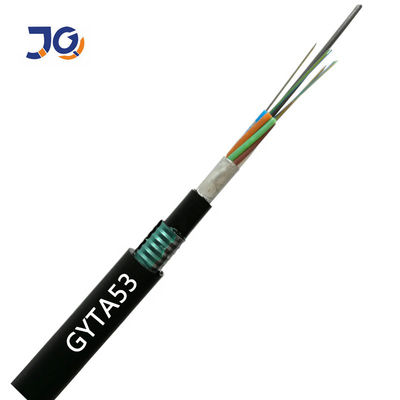

كابل الألياف البصرية المصنوع من الألمنيوم المدرع مباشرة GYTA53
تم تصميم كابل الألياف البصرية المدفون مباشرة تحت الأرض GYTA53 لتوفير عدد كبير من الألياف مع المرونة والتنوع المطلوبين للتركيبات الأكثر تطلبًا اليوم ، بما في ذلك الدفن المباشر.مع الألياف يصل إلى 288 وتصميمات حبلا SZ
سمات
لديه خصائص ميكانيكية جيدة وخصائص درجة الحرارة.
مادة الأنبوب الفضفاض نفسها لديها مقاومة جيدة للماء وقوة عالية.
يتم تعبئة الأنبوب بشحم خاص لحماية الألياف.
يمنع هيكل الكابل المدمج المصمم خصيصًا الغلاف من التراجع بشكل فعال.
تتميز سترة PE بمقاومة ممتازة للأشعة فوق البنفسجية ، مما يضمن أداء مقاومة للماء للكابل.
قلب تقوية مركزي أحادي السلك. الأنبوب السائب مملوء بمركب خاص مقاوم للماء.
حشو كامل النواة حاجز رطوبة بشريط الألمنيوم المطلي بالبلاستيك (APL)
تطبيق
مناسبة لطريقة البناء المباشرة
الخصائص البصرية
العناصر | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
ميزة:
● اعتماد تقنية التواء الطبقة ثنائية الاتجاه "SZ"
● تعبئة مرهم حجب الماء خطوة بخطوة ، مع منع الماء في قسم كامل
● الحزام الفولاذي (الألمنيوم) لديه ترابط موثوق مع الحافة ، وقوة عالية ، ولا يتصدع عند الالتواء
● التحكم في الطول الزائد للألياف المستقرة
● بعد تشكيل الكبل ، يكون التوهين الإضافي للألياف صفرًا تقريبًا ولا تتغير قيمة التشتت
● أداء بيئي ممتاز ، نطاق درجة الحرارة المطبق هو -10 ℃ ~ + 70 ℃
تخصيص:
عدد الألياف | القطر الاسمي (مم) | الوزن الاسمي (كجم / كم) | الحد الأقصى من الألياف لكل أنبوب | الحد الأقصى لعدد (الأنابيب + الحشو) | حمل الشد المسموح به (N) | السحق المسموح به مقاومة (N / 100mm) |
||
المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | |||||
2 ~ 30 | 13.2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
32 ~ 48 | 13.8 | 175 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
50 ~ 72 | 14.6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
74 ~ 96 | 16.0 | 230 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
98 ~ 144 | 17.6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
> 144 | متاح بناء على طلب الزبون |
ملحوظة:
1. بالنسبة للكابلات المقاومة للحريق ، يمكن تصنيع الغلاف الخارجي من مادة خالية من الهالوجين منخفضة الدخان (LSZH) ، والنوع هو GYTZS.
2. بناء على طلب الزبون ، يمكن تقديم الكابلات ذات الشريط الملون الطولي على الغلاف الخارجي.مزيد من التفاصيل ، يرجى الرجوع إلى سلسلة GYTA.
3. يمكن تصميم وتصنيع هيكل الكابلات الخاص بناء على طلب العميل.
التعبئة

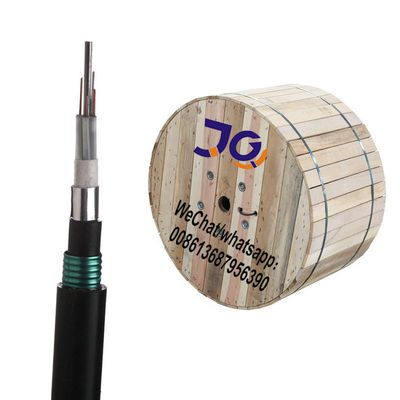

1/2/3/4 كم أو طبل خشبي مخصص للتصدير
