GYTY53 GYFTY53 48 96 مباشرة مدفونة واحد درع مزدوج سترة كابلات الألياف الضوئية
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
الحد الأدنى لكمية : | 1 كيلومتر | تفاصيل التغليف : | طبل خشبي |
---|---|---|---|
وقت التسليم : | 3-5 أيام عمل ، يعتمد ذلك على طلبك | شروط الدفع : | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض : | 60000 كم / شهر |
مكان المنشأ: | قوانغدونغ ، الصين | اسم العلامة التجارية: | Jiqian |
---|---|---|---|
إصدار الشهادات: | ISO9001/CE | رقم الموديل: | 53 |
معلومات تفصيلية |
|||
عدد الألياف: | 2-144 | سترة المواد: | PE |
---|---|---|---|
لون السترة: | أسود | وقت الرفع: | أكثر من 25 سنة |
نوع الألياف: | G652D ، G652B ، G657A | طلب: | تحت الارض |
مصنع: | نعم | ماركة الألياف: | YOFC |
OEM: | نعم | ||
تسليط الضوء: | كابل اتصالات القوة Gyfty53 Frp,كابل تحت الأرض 96 Core Frp,كابل اتصالات Gyfty53 تحت الأرض |
منتوج وصف

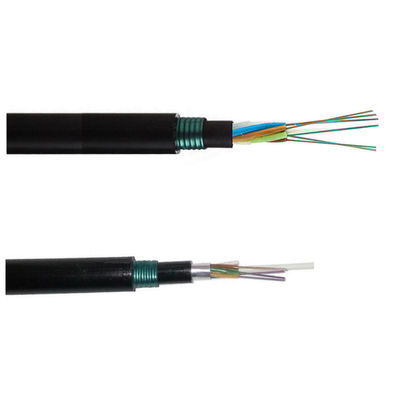

48 96144 كابل ألياف ضوئية خارجي درع خارجي Gyfty53 Frp كابل اتصالات أعضاء القوة

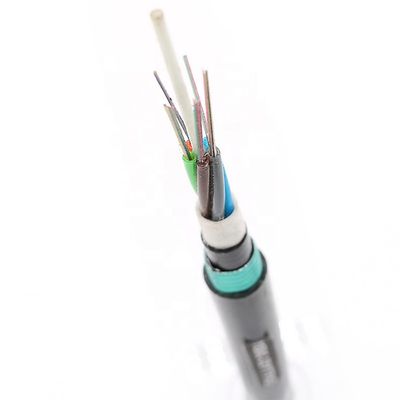

وصف
يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.
تمتلئ الأنابيب بمركب حشو مقاوم للماء.
يقع البلاستيك المقوى بالألياف (FRP) في مركز اللب كعضو غير معدني.
الأنابيب (والحشوات) تقطعت بهم السبل حول عضو القوة في قلب مضغوط ودائري.
ثم يتم تغطية قلب الكابل بغلاف داخلي رقيق من البولي إيثيلين (PE) ، مملوء بالهلام لحمايته من دخول الماء.
يتم وضع طبقة من مادة مانعة لتسرب المياه حول قلب الكابل لمنع دخول الماء.
بعد تطبيق درع الشريط الفولاذي المموج.الكابل مكتمل بغمد خارجي PE.
الدفن المباشر
1.أداء ميكانيكي ودرجة حرارة جيدة ·
2.أنبوب فضفاض عالي القوة مقاوم للتحلل المائي ·
3.مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف ·
4 هيكل مملوء بالهلام من الأنابيب الفضفاضة لحماية فائقة للألياف.
5. درع الشريط الصلب لحماية الكابل من التلف الميكانيكي.أداء الكابل:
العنصر | المعلمات | |
أنبوب فضفاض |
مادة | PBT |
اللون | عرض كل الألوان | |
حشو | مادة | PE |
اللون | أسود | |
CSM | مادة | FRP |
سترة داخلية | مادة | MDPE |
اللون | أسود | |
المدرعة الخارجية | مادة | الفولاذ المطلي بالبلاستيك شرائط |
الغلاف الخارجي | مادة | MDPE |
اللون | أسود | |
دقيقة.نصف قطر الانحناء | ثابتة | قطر الكابل 12.5 مرة |
متحرك | قطر الكابل 25 مرة | |
تكرار الانحناء |
حمل:150N ؛ عدد دورات: 30 لا يوجد إضافة واضحة توهين، لا كسر الألياف ولا تلف الكابل. |
|
أداء الشد | المدى القصير | 1500N |
معجب | المدى القصير | 3000N / 100 مم |
التواء | حمل:150N ؛عدد الدورات: 10 ؛زاوية الالتواء:±180° لا يوجد إضافة واضحة توهين، لا كسر الألياف ولا تلف الكابل. |
المعلمات البصرية:
50/125 ميكرون | 62.5 / 125 ميكرون | ع 652 | ع 655 | ||
التوهين (+20 درجة مئوية) | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.3 ديسيبل / كم | ||
@ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤ 1.0 ديسيبل / كم | |||
@ 1310nm | ≤0.36 ديسيبل / كم | ≤0.4 ديسيبل / كم | |||
@ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥ 500 ميجا هرتز | ≥ 200 ميجا هرتز | ||
@ 1300 نانومتر | ≥ 1000 ميجا هرتز | ≥ 600 ميجا هرتز | |||
الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
الطول الموجي لقطع الكابل λcc | ≤ 1260 نانومتر | ≤ 1450 نانومتر |
المعايير الفنية
نوع الكابل | عدد الألياف | أنابيب | الحشو |
قطر الكابل مم |
وزن الكابل كجم / كم |
قوة الشد طويل / قصير المدى N |
مقاومة السحق طويل / قصير المدى N / 100 مم |
الانحناء الشعاع ثابتة مم |
GYFTY53-2 ~ 6 | 2 ~ 6 | 1 | 7 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-8 ~ 12 | 8 ~ 12 | 2 | 6 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-14 ~ 18 | 14 ~ 18 | 3 | 5 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-20 ~ 24 | 20 ~ 24 | 4 | 4 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-26 ~ 30 | 26 ~ 30 | 5 | 3 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
36- غيفتي 53-32 ~ 36 | 32 ~ 36 | 6 | 2 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-38 ~ 42 | 38 ~ 42 | 7 | 1 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
48- GYFTY53-44 ~ 48 | 44 ~ 48 | 8 | 0 | 15.8 | 230 | 1000/3000 | 1000/3000 | 10 د / 20 د |
60- GYFTY53-50 ~ 60 | 50 ~ 60 | 5 | 3 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFT Y53-62 ~ 72 | 62 ~ 72 | 6 | 2 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53 - 74 ~ 84 | 74 ~ 84 | 7 | 1 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10 د / 20 د |
96. GYFTY53-86 ~ 96 | 86 ~ 96 | 8 | 0 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10 د / 20 د |
108- جايفتي 53-98 ~ 108 | 98 ~ 108 | 9 | 1 | 19.2 | 320 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-110 ~ 120 | 110 ~ 120 | 10 | 0 | 19.2 | 320 | 1000/3000 | 1000/3000 | 10 د / 20 د |
132- GYFTY53-122 | 122 ~ 132 | 11 | 1 | 21.2 | 380 | 1000/3000 | 1000/3000 | 10 د / 20 د |
GYFTY53-134 ~ 144 | 134 ~ 144 | 12 | 0 | 21.2 | 380 | 1000/3000 | 1000/3000 | 10 د / 20 د |
يوجد اثنا عشر رمز لوني لوني.
المزيد من المنتجات
نحن المصنع ، بعد مراقبة الجودة.
نحن نوفر لك سعر المصنع. يمكنك توفير التكاليف ، وجود نوعية جيدة.

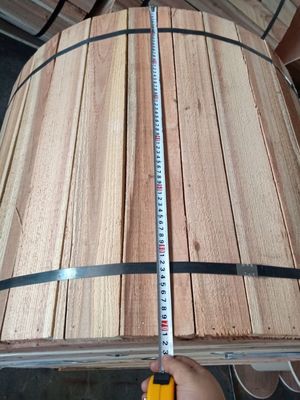

طرد:بكرة خشبية ، 1000 متر / بكرة ، 2000 متر / بكرة ، 3000 متر / بكرة ، كما يتم الترحيب بمتطلبات العميل
نذهب إلى المعارض.لدينا تجربة غنية في التجارة الخارجية ، يمكنك توفير وقت الشراء.
لا تتردد في الاتصال بي.ال WhatsApp: + 86 18122383351
FQA
Q1.Are أنت الصانع الحقيقي؟
نحن المصنع الحقيقي بتاريخ 10 سنوات.
س 2. ما هو موك؟
موك لكابل الألياف البصرية هو 1 كيلومتر.
Q3.What وقت التسليم؟
وقت التسليم العام هو 5-7 أيام بعد تأكيد الطلب.ذلك يعتمد على كمية الطلب.
Q4.How لتخزين كابل الألياف الضوئية بشكل صحيح؟
قم بتخزين الأسطوانة في الداخل قبل الاستخدام ، ويجب أن توضع الأسطوانة بشكل جانبي وليس في النهاية.
س 5.هل يمكنك توفير منتجات مخصصة وشعار؟
نعم.نحن توريد خدمة OEM.
س 6. ما شروط الدفع الخاصة بك؟
نحن نقبل T / T ، L / C ، ويسترن يونيون ، D / P إلخ. 30٪ مقدما و 70٪ قبل الشحن.
