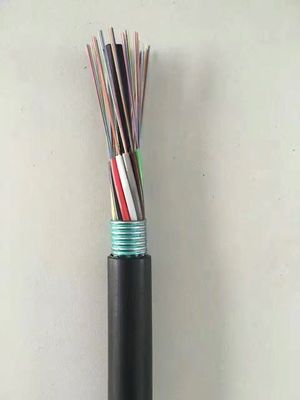

تم تصميم كابلات الألياف البصرية ذات الأنبوب الفضفاض المصفح من GYTA لتوفير عدد كبير من الألياف مع المرونة والتنوع المطلوبين للمنشآت الأكثر تطلبًا اليوم ، بما في ذلك القناة والقناة الأرضية.
معلمات الألياف | وحدة | تخصيص | |
G.652D | |||
وضع قطر المجال | 1310 نانومتر | ميكرومتر | 9.2 ± 0.4 |
1550 نانومتر | ميكرومتر | 10.4 ± 0.5 | |
قطر الكسوة | ميكرومتر | 124.8 ± 0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | ميكرومتر | ≤0.5 | |
قطر الطلاء | ميكرومتر | 245 ± 5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | ميكرومتر | ≤12.0 | |
الطول الموجي لقطع الكابل | نانومتر | λcc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.4 |
1550 نانومتر | ديسيبل / كم | ≤0.3 | |

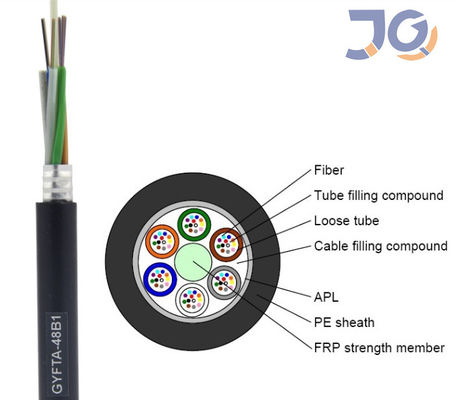

معلمات الكابل: | تحديد | |
عدد الألياف | 4-24 | |
ألياف طلاء ملونة | البعد | 250 ميكرومتر ± 15 ميكرومتر |
اللون | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، أكوا | |
أنبوب فضفاض | البعد | 2.1 مم ± 0.05 مم |
مادة | PBT | |
اللون | أحمر أزرق طبيعي ، طبيعي ، طبيعي | |
عضو القوة المركزية | قطر الدائرة | 1.5 ملم |
مادة | الصلب | |
الغلاف الخارجي | البعد | 9.0 مم ± 0.2 مم |
مادة | PE | |
اللون | أسود | |
الخصائص الميكانيكية والبيئية: | وحدة | تحديد |
التوتر (طويل الأمد) | ن | 600 |
التوتر (قصير الأجل) | ن | 1500 |
سحق (طويل الأجل) | غير متوفر / 10 سم | 300 |
سحق (قصير الأجل) | غير متوفر / 10 سم | 1000 |
دقيقة.نصف قطر الانحناء (ديناميكي) | مم | 20 د |
دقيقة.بيند الشعاع (ثابت) | مم | 10 د |
درجة حرارة التثبيت | ℃ | -20 ~ + 60 |
درجة حرارة التشغيل | ℃ | -40 ~ + 70 |
درجة حرارة التخزين | ℃ | -40 ~ + 70 |
