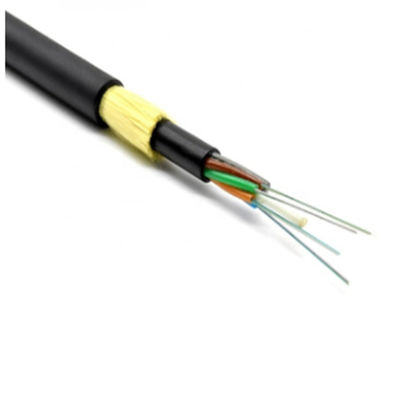

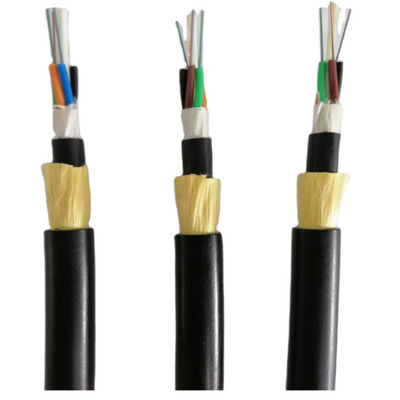

110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable

110kV SZ تقطعت بهم السبل فضفاض أنبوب كابل الألياف ADSS ، جميع كابلات الألياف البصرية العازلة

ﺎﺘﺼﻟ ﺍﻶﻧ

110kV SZ تقطعت بهم السبل فضفاض أنبوب كابل الألياف ADSS ، جميع كابلات الألياف البصرية العازلة

الحد الأدنى لكمية :	1 كيلومتر	تفاصيل التغليف :	طبل خشبي
وقت التسليم :	2-4 يوم عمل	شروط الدفع :	L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض :	80000 كيلومتر

مكان المنشأ:	الصين	اسم العلامة التجارية:	Jiqian/OEM
إصدار الشهادات:	CE/ISO9001	رقم الموديل:	ADSS

معلومات تفصيلية
اكتب:	كابل الألياف البصرية	اللون:	أسود
غمد:	PE	عدد الألياف:	2-288
مكان المنشأ:	قوانغدونغ ، الصين	تطبيق::	هوائي في الهواء الطلق
إبراز:	كبل الألياف الضوئية SZ الذين تقطعت بهم السبل , 110kV adss fiber cable , 110kV all dielectric fiber optic cable

منتوج وصف

سمات:

توهين وانتشار منخفض للإرسال.

تصميم معقول ، تحكم دقيق في الطول الزائد للألياف في الأنبوب السائبوتوفر عملية الكابلات المثلى للكابل ميكانيكيًا ممتازًا والخصائص البيئية.

عزل تصميم الأنبوب السائب والمقطع بـ SZ الألياف عن التركيب والأليافقسوة بيئية.

تصميم اللب المملوء بالهلام المائي يوفر للكابل مقاومة ممتازة للماءالأداء ومقاومة الرطوبة ، مع حجم أصغر.

مرونة ممتازة.

نظرًا للهيكل غير المعدني ، فإن الكابل خفيف وسهل التركيب ويحتوي علىقدرة قوية جدا ضد الاضطرابات الكهرومغناطيسية.

الكبل مناسب جدًا لوضع التثبيت ذاتي الدعم وله ارتفاعقوة الشد جنبًا إلى جنب مع القدرة القوية على البقاء في البيئة القاسية.

أبعاد تركيبات الكابلات




عدد الألياف




هيكل


الألياف لكل أنبوب


قطر الأنبوب السائب (مم)


CSM
القطر / قطر الوسادة (مم)

			السماكة الاسمية للغلاف الخارجي
(مم)


قطر الكابل / الارتفاع (مم)


وزن الكابل (كجم / كم)



			4
			1 + 6
			4
			1.9 ± 0.1
			2.0 / 2.0
			1.6
			9.5 ± 0.2
			80


			6
			1 + 6
			6
			2.0 ± 0.1
			2.0 / 2.0
			1.6
			9.8 ± 0.2
			80


			8
			1 + 6
			4
			1.9 ± 0.1
			2.0 / 2.0
			1.6
			9.8 ± 0.2
			80


			12
			1 + 6
			6
			2.1 ± 0.2
			2.0 / 2.0
			1.6
			9.8 ± 0.2
			80


			24
			1 + 6
			6
			2.1 ± 0.2
			2.0 / 2.0
			1.6
			9.8 ± 0.2
			80


			36
			1 + 6
			12
			2.1 ± 0.2
			2.0 / 2.0
			1.6
			10.0 ± 0.2
			85


			48
			1 + 6
			12
			2.1 ± 0.2
			2.0 / 2.0
			1.6
			10.0 ± 0.2
			85


			72
			1 + 6
			12
			2.1 ± 0.2
			2.0 / 2.0
			1.6
			10.0 ± 0.3
			85


			96
			1 + 8
			12
			2.1 ± 0.2
			2.0 / 3.4
			1.7
			11.8 ± 0.3
			123


			144
			1 + 12
			12
			2.1 ± 0.2
			3.0 / 6.2
			1.7
			14.5 ± 0.5
			175


خصائص الألياف

خصائص الألياف الضوئية أحادية الوضع (ITU-T Rec. G.652D)

معامل	تخصيص
نوع الألياف	وضع فردي
مادة الألياف	مخدر السيليكا
معامل التوهين @ 1310nm @ 1383nm @ 1550nm @ 1625nm	≤0.36 ديسيبل / كم ≤0.32dB / كم ≤0.22dB / كم ≤0.30 ديسيبل / كم
انقطاع النقطة	≤0.05 ديسيبل
الطول الموجي لقطع الكابل	≤1260 نانومتر
الطول الموجي صفر التشتت	1300 ~ 1324 نانومتر
منحدر تشتت صفري	≤0.093 حصان / (نانومتر².كم)
تشتت لوني @ 1288 ~ 1339 نانومتر @ 1271 ~ 1360 نانومتر @ 1550nm @ 1625nm	≤3.5 حصان / (نانومتر. كم) ≤5.3 حصان / (نانومتر. كم) ≤18 حصان / (نانومتر. كم) ≤22 حصان / (نانومتر. كم)
PMDQ (متوسط التربيع *)	≤0.2 حصان / كم½
وضع قطر المجال @ 1310nm	9.2 ± 0.4 ميكرومتر
الأساسية / كلاد خطأ تركيز المركز	≤0.5um
قطر الكسوة	125.0 ± 0.7 ميكرومتر
تكسية غير دائرية	≤1.0٪
قطر الطلاء الأساسي	245 ± 10 ميكرومتر
مستوى اختبار الإثبات	100 كيلوباسكال (= 0.69 جيجا باسكال) ، 1٪
اعتماد درجات الحرارة	≤0.1 ديسيبل / كم
مقاومة السحق المسموح بها	2200 نيوتن / 100 ملم

خصائص الكابلات الضوئية

نصف قطر ثني الكابل: 10× قطر الكابل (أثناء التشغيل)

قطر كابل 20 × (أثناء التثبيت)

نطاق درجة حرارة

نطاق الحرارة الشغالة	-20 إلى + 60 ℃
التخزين / نطاق درجة حرارة النقل	-40 إلى + 60 ℃
نطاق درجة حرارة التثبيت	-20 إلى + 60 ℃

وصف:

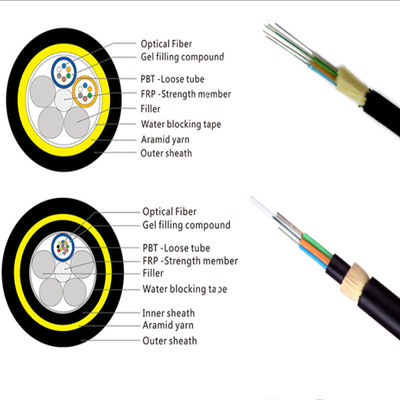

تصميم أنبوب فضفاض ، عضو قوة مركزي غير معدني ، قلب مجدول SZ مملوء بالهلام ، عنصر تقوية مساعد اليام الأراميد ، غلاف خارجي من البولي إيثيلين (غلاف مضاد للتتبع يستخدم للجهود التي تزيد عن 110 كيلو فولت)
