هيكل الكابلات والمعلمة
| الأساسية عدد |
الخارجي قطر الدائرة |
أسلاك الفولاذ قطر الدائرة |
الحد الأدنى لنصف قطر الانحناء (ثابت ديناميكي) |
مقاومة الانهيار | وزن (تقريبًا) |
| مم | مم | د | N / 100 مم² | كجم / كم | |
| 2،4،6،8 | 8.3 | 1.0 | 20/10 | 3000 | 66 |
| 10،12 | 9.0 | 1.0 | 20/10 | 3000 | 82 |
معلمة الألياف
| غرض | وحدة | تخصيص | |
| نوع الألياف | G.652D | ||
|
وضع قطر المجال |
1310 نانومتر | مم | 9.2 ± 0.4 |
| 1550 نانومتر | مم | 10.4 ± 0.8 | |
| قطر الكسوة | مم | 125.0 ± 1 | |
| تكسية غير دائرية | ٪ | ≤1.0 | |
| خطأ تركيز اللب / الكسوة | مم | ≤0.5 | |
| قطر الطلاء | مم | 245 ± 5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| طلاء / خطأ تركيز الكسوة | مم | ≤12.0 | |
| الطول الموجي لقطع الكابل | نانومتر | ≤1260 | |
|
معامل التوهين |
1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل / كم | ≤0.22 | |
| إثبات مستوى الإجهاد | kpsi | ≥ 100 | |
نصف قطر ثني الكابل: 10x قطر الكابل (ثابت)
قطر كابل 20 × (ديناميكي)
نطاق درجة حرارة التطبيق
| نطاق الحرارة الشغالة | -40 إلى + 60 ℃ |
| التخزين / نطاق درجة حرارة النقل | -40 إلى + 60 ℃ |
| نطاق درجة حرارة التثبيت | -20 إلى + 60 ℃ |

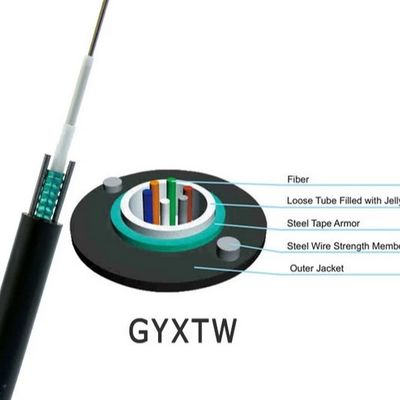

هيكل الكابل
