مجمع التعبئة.يقع البلاستيك المقوى بالألياف (FRP) في وسط اللب كعضو غير معدني قوي.الأنابيب (وحشو) حول عضو القوة في قلب مضغوط ودائري.بعد ملء قلب الكابل بالحشو
مركب لحمايته من دخول الماء ، الكابل مزود بغمد PE.
|
عدد الألياف |
هيكل |
الألياف لكل أنبوب |
قطر الأنبوب السائب (مم) |
CSM القطر / قطر الوسادة (مم) |
السماكة الاسمية للغلاف الخارجي (مم) |
قطر الكابل / الارتفاع (مم) |
وزن الكابل (كجم / كم) |
| 4 | 1 + 5 | 4 | 1.8 ± 0.1 | 1.4 / 1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 6 | 1 + 5 | 6 | 1.85 ± 0.1 | 1.4 / 1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 8 | 1 + 5 | 8 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 12 | 1 + 5 | 6 | 1.85 ± 0.1 | 1.4 / 1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 24 | 1 + 5 | 6 | 1.85 ± 0.3 | 1.4 / 1.4 | 1.6 | 8.8 ± 0.2 | 65 |
| 36 | 1 + 5 | 12 | 1.95 ± 0.1 | 1.5 / 1.5 | 1.6 | 9.0 ± 0.2 | 65 |
| 48 | 1 + 5 | 12 | 1.95 ± 0.1 | 1.5 / 1.5 | 1.6 | 9.0 ± 0.2 | 65 |
| 72 | 1 + 6 | 12 | 1.95 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.5 | 75 |
| 96 | 1 + 8 | 12 | 1.95 ± 0.1 | 1.6 / 3.2 | 1.6 | 11.0 | 103 |
| 144 | 1 + 12 | 12 | 1.95 ± 0.1 | 2.2 / 6.4 | 1.8 | 13.8 | 160 |
| غرض | وحدة | تخصيص | |
| نوع الألياف | G.652D | ||
|
وضع قطر المجال |
1310 نانومتر | مم | 9.2 ± 0.4 |
| 1550 نانومتر | مم | 10.4 ± 0.8 | |
| قطر الكسوة | مم | 125.0 ± 1 | |
| تكسية غير دائرية | ٪ | 1.0 جنيه إسترليني | |
| خطأ تركيز اللب / الكسوة | مم | 0.5 جنيه إسترليني | |
| قطر الطلاء | مم | 245 ± 5 | |
| طلاء غير دائري | ٪ | 6.0 جنيه إسترليني | |
| طلاء / خطأ تركيز الكسوة | مم | 12.0 جنيهًا إسترلينيًا | |
| الطول الموجي لقطع الكابل | نانومتر | 1260 جنيه إسترليني | |
|
معامل التوهين |
1310 نانومتر | ديسيبل / كم | 0.36 جنيه إسترليني |
| 1550 نانومتر | ديسيبل / كم | 0.22 جنيه إسترليني | |
| إثبات مستوى الإجهاد | kpsi | ≥ 100 | |
نطاق درجة حرارة
| نطاق الحرارة الشغالة | -40 إلى + 60 ℃ |
| التخزين / نطاق درجة حرارة النقل | -50 درجة مئوية إلى +70 درجة مئوية |
| نطاق درجة حرارة التثبيت | -30 إلى + 50 ℃ |
تطبيق:
اتصالات بعيدة المدى أو شبكة LAN في منطقة الجهد العالي أو الوصول إلى شبكة الاتصالات
خاصة بالنسبة لنظام نقل الطاقة.مناطق الرعد الشديدة والتداخل الكهرومغناطيسي العالي.
مزايا:
تشتت وتوهين منخفض.
التصميم المناسب والتحكم الدقيق في الطول الزائد للألياف وعملية التجديل المميزة تجعل الكابل ميكانيكيًا ورائعًا
الخصائص البيئية.
القدرة المضادة للكهرومغناطيسية.
قطر كابل صغير ، وزن كابل خفيف ، سهل التركيب.
التعبئة

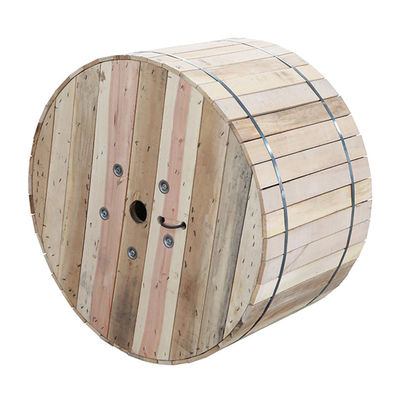

يجب لف كل طول من الكابلات على أسطوانة خشبية مدخنة مناسبة للشحن لمسافات طويلة.
مغطاة بورقة عازلة بلاستيكية.
مختومة بقضبان خشبية قوية.
سيتم حجز متر واحد على الأقل من الطرف الداخلي للكابل للاختبار.
