عدد الألياف |
هيكل |
الألياف لكل أنبوب |
قطر الأنبوب السائب (مم) |
CSM القطر / قطر الوسادة (مم) |
السماكة الاسمية للغلاف الخارجي (مم) |
قطر الكابل / الارتفاع (مم) |
وزن الكابل (كجم / كم) |
| 4 | 1 + 5 | 4 | 1.8 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 140 |
| 6 | 1 + 5 | 6 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 140 |
| 8 | 1 + 5 | 8 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 140 |
| 12 | 1 + 5 | 6 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 140 |
| 24 | 1 + 5 | 6 | 1.9 ± 0.1 | 1.4 / 1.4 | 1.6 | 9.0 * 14.5 | 140 |
| 36 | 1 + 5 | 12 | 1.9 ± 0.1 | 1.5 / 1.5 | 1.6 | 9.0 * 14.5 | 140 |
| 48 | 1 + 5 | 12 | 1.95 ± 0.1 | 1.5 / 1.5 | 1.6 | 9.3 * 14.8 | 146 |
| 72 | 1 + 6 | 12 | 1.95 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.6 * 15.1 | 155 |
| 96 | 1 + 8 | 12 | 1.95 ± 0.1 | 1.6 / 3.2 | 1.6 | 11.6 * 16.4 | 180 |
| 144 | 1 + 12 | 12 | 1.95 ± 0.1 | 2.0 / 6.2 | 1.8 | 14.6 * 20 | 250 |
صفة مميزة
تتميز خيوط الأسلاك الفولاذية بقوة شد عالية للغاية ، مما يجعلها ملائمة للدعم الذاتي للوضع العلوي وتقلل من تكاليف التركيب
مع خصائص ميكانيكية جيدة وخصائص درجة الحرارة
تتميز مادة الأنبوب السائب بمقاومة جيدة للتحلل المائي وقوة عالية
الأنبوب السائب مملوء بهلام خاص يحمي الألياف الضوئية
اتخذ التدابير التالية لضمان أداء الكبل البصري المقاوم للماء:
- مركز سلك معدني واحد مقوى
- مملوءة بمواد خاصة مانعة للماء في أنبوب فضفاض
-ملء قلب كابل كامل
- طبقة مقاومة للرطوبة من الفولاذ المطلي بالبلاستيك
الأوصاف

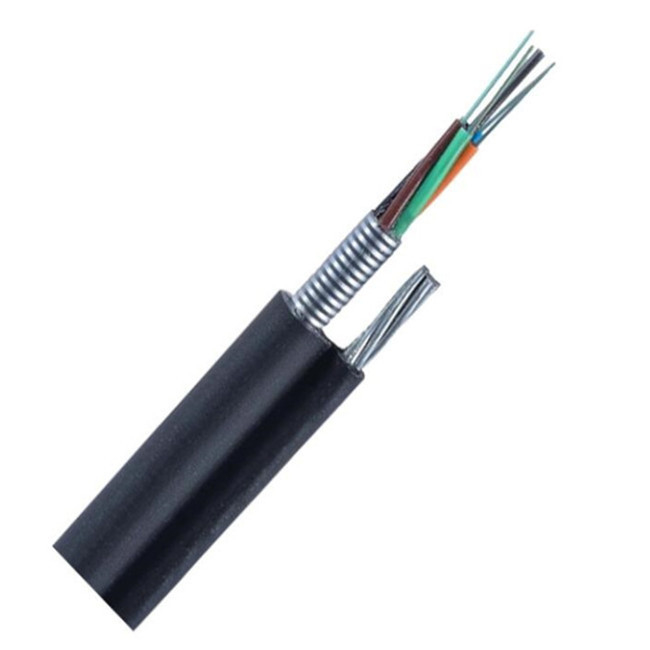

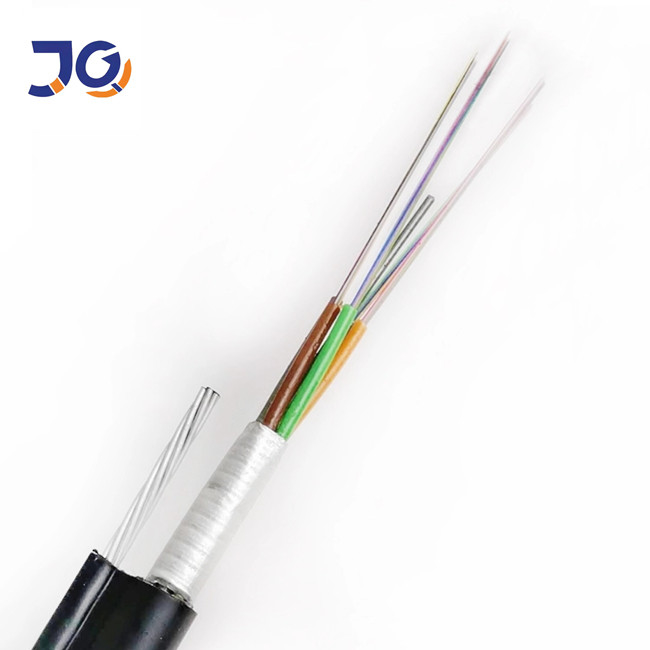

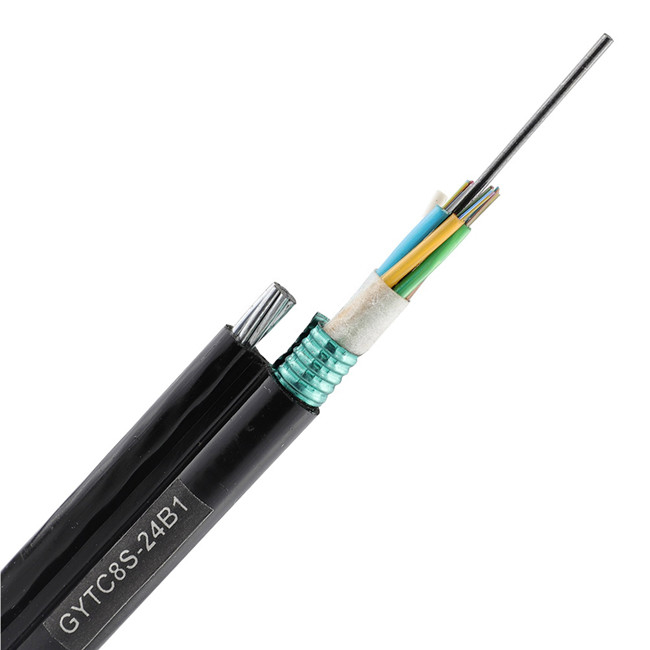

نمط الأنبوب الفضفاض ، كابل الألياف الضوئية على شكل رقم 8 ، مركب جيلي ، كابل الألياف الضوئية مع عضو معدني ذو قوة مركزية من الأسلاك الفولاذية.
مركب تعبئة وشريط مقاوم للماء مغمور بشريط فولاذي مموج مزود بشريط فولاذي مموج مناسب للتركيب العلوي كقطب إلى قطب أو قطب إلى المبنى.
غمد عالي القوة ومقاوم للتتبع.
ميزة
تشتت وتوهين منخفض.
التصميم السليم والتحكم الدقيق في الطول الزائد للألياف وعملية التجديل المميزة تجعل الكابل خصائص ميكانيكية وبيئية ممتازة.
تدريع الشريط الفولاذي المموج يجعل الكابل يتمتع بمقاومة جيدة للرطوبة ومقاومة السحق.
قطر كابل صغير ، وزن كابل خفيف ، دعم ذاتي ، سهل التركيب.

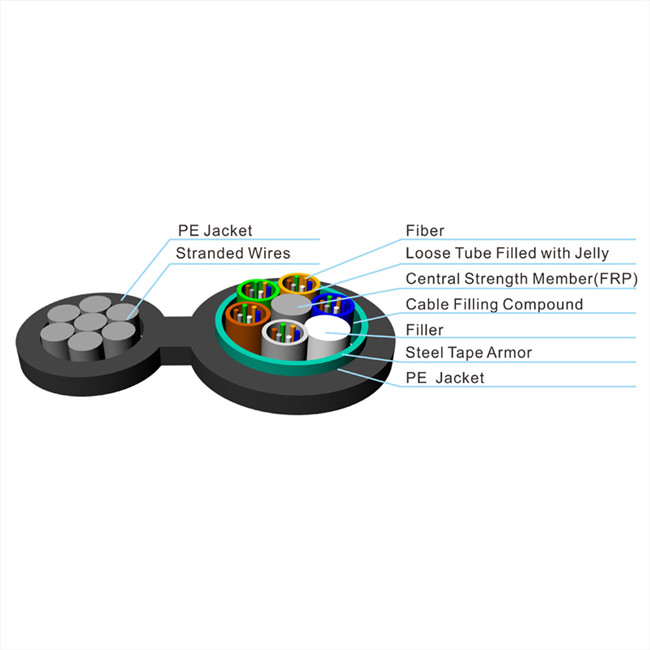

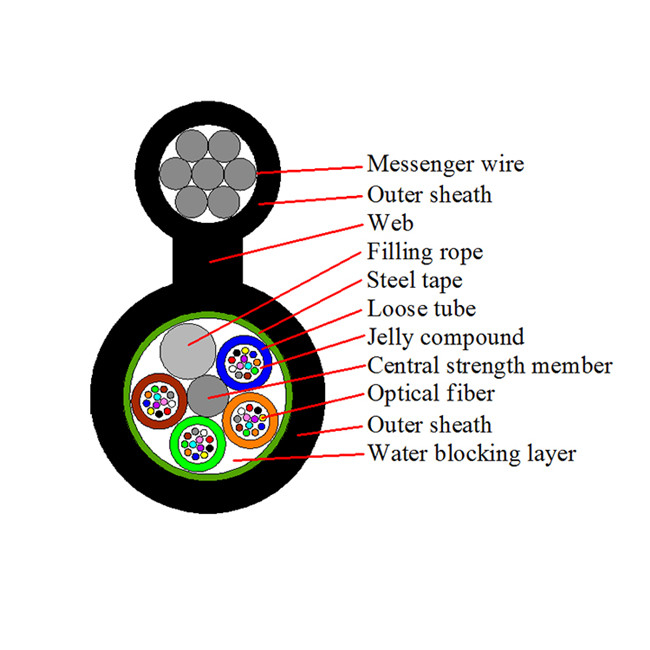

هيكل الكابل
التعليمات
1.هل أنت شركة تجارية أو مصنع؟
نحن الشركة المصنعة مع خبرة 10 سنوات ، نحن متخصصون في البحث والتطوير والإنتاج
لكابلات الألياف البصرية.مصنعنا في مدينة قوانغتشو ، مرحبا بكم في زيارتنا!
2. حول الجودة؟
سنقوم بالتسليم قبل اختبار كل ألياف عند الانتهاء من الإنتاج.
بعد تأكيد السعر ، يمكنك طلب عينات مجانية للتحقق من الجودة.
3. يمكنك قبول طلب صغير؟
نعم ، أمر صغير متاح.نحن ندعم مشروعًا جديدًا لعملائنا ، لأننا نعلم أن العمل دائمًا من أمر صغير.
4.ما هو وقت التسليم؟
عادة حوالي 3-7 أيام عمل ، فإنه يعتمد بشكل أساسي على كمية الطلب.
ولكن يرجى التأكد من أننا سوف نقوم بترتيب البضائع الخاصة بك في أسرع وقت ممكن بعد الدفع.
5. يمكنك قبول خدمة OEM؟
نعم ، نرحب بخدمة OEM.يمكننا طباعة شعارك على المنتج.أي فكرة منك متاحة.
