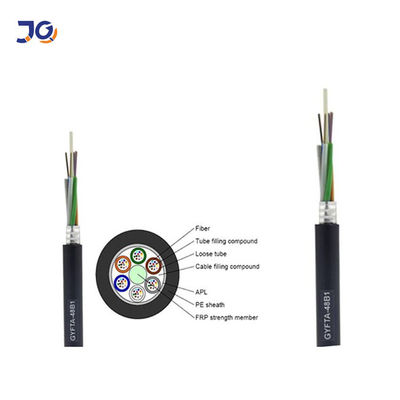

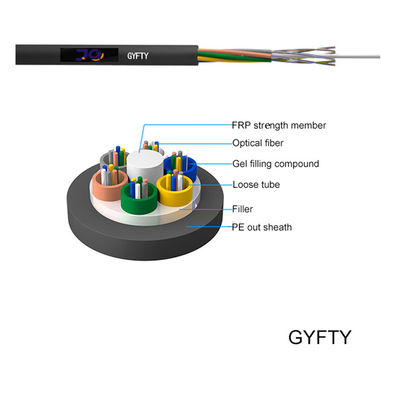

يتم وضع الألياف ، 200/250 ميكرون ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.تمتلئ الأنابيب بمركب حشو مقاوم للماء.يقع البلاستيك المقوى بالألياف (FRP) في وسط اللب كعضو غير معدني قوي.الأنابيب (والحشوات) تقطعت بهم السبل حول عضو القوة في قلب مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة لحمايته من دخول الماء ، يكتمل الكابل بغمد PE.
· أداء ميكانيكي ودرجة حرارة جيد
· أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
· مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
· قدرة سحق جيدة ولينة
· اتخذ التدابير التالية لضمان وظيفة مقاومة الماء:
· عضو مقوى مركزي غير معدني
· مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
· مليئة بالألياف بالكامل
· يتوافق كابل GYFTY مع معيار YD / T 901-2009 بالإضافة إلى IEC 60794-1.
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين (+ 20 ℃) |
@ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.36 ديسيبل / كم | |||
| @ 1550nm | ≤0.22dB / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850 | ≥500 ميجا هرتز · كم | ≥200 ميجا هرتز · كم | ||
| @ 1300 | ≥ 1000 ميجا هرتز · كم | ≥600 ميجا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
| نوع الكابل | عدد الألياف | عدد الأنبوب السائب | عدد الحشو | قطر الكابل مم |
وزن الكابل كجم / كم |
قوة الشد طويل / قصير المدى ن |
مقاومة السحق طويل / قصير المدى N / 100mm |
الانحناء نصف القطر ثابت / ديناميكي مم |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 4 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| غيفتي -8 ~ 12 | 8 ~ 12 | 2 | 3 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 2 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| GYFTY-20 ~ 24 | 20 ~ 24 | 4 | 1 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| غيفتي 32 ~ 36 | 32 ~ 36 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| GYFTY-38 ~ 48 | 38 ~ 48 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15 د / 30 د |
| غيفتي -62 | 62 ~ 72 | 6 | 0 | 9.5 | 100 | 1000/2000 | 500/1000 | 15 د / 30 د |
| غيفتي -74 ~ 84 | 74 ~ 84 | 7 | 1 | 10.5 | 120 | 1000/2000 | 500/1000 | 15 د / 30 د |
| 96- غيفتي -86 | 86 ~ 96 | 8 | 0 | 10.5 | 120 | 1500/2500 | 500/1000 | 15 د / 30 د |
| GYFTY-98 ~ 108 | 98 ~ 108 | 9 | 1 | 11.5 | 150 | 1500/2500 | 500/1000 | 15 د / 30 د |
| GYFTY-110 ~ 120 | 110 ~ 120 | 10 | 0 | 12.0 | 150 | 1500/2500 | 500/1000 | 15 د / 30 د |
| GYFTY-122 ~ 144 | 122 ~ 144 | 12 | 0 | 13.0 | 150 | 1500/2500 | 500/1000 | 15 د / 30 د |
| جيفتي -146 ~ 216 | 146 ~ 216 | 18 | 0 | 13.0 | 150 | 1000/2000 | 500/1000 | 15 د / 30 د |
