OEM 144 Core Outdoor Duct GYFTY Aerial Fiber Optic Cable
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788

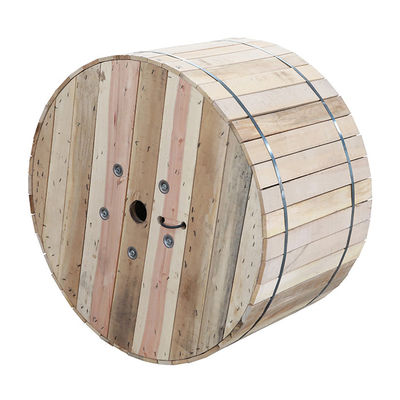

| الحد الأدنى لكمية : | 6 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 10 أيام ، يعتمد ذلك على كمية الطلب | شروط الدفع : | L / C ، T / T ، ويسترن يونيون ، أليباي |
| القدرة على العرض : | 5000 كيلومتر في الشهر |
| اسم العلامة التجارية: | JQ/HAISO | إصدار الشهادات: | ISO 9001/CE/ROHS/FCC |
|---|---|---|---|
| رقم الموديل: | ADSS-24B1 / 12B1 |
|
معلومات تفصيلية |
|||
| مكان المنشأ: | قوانغتشو، الصين | ماركة الكابلات: | جي كيو |
|---|---|---|---|
| عدد الموصلات: | ≥ 10 | الصانع: | نعم |
| طلب: | تكاليف غير مباشرة | الغلاف الخارجي: | PE |
| عدد الألياف: | 2-288 | التخزين واستخدام درجة الحرارة: | -40 إلى + 70 ℃. |
| خارج غمد: | PE / AT | ||
| تسليط الضوء: | كابل الألياف البصرية ADSS 48 نواة,كابل الألياف البصرية ADSS 100 متر |
||
منتوج وصف
كابل الألياف البصرية ADSS الجوي ذاتي الدعم 12/24/48 نواة تمتد بطول 100 متر
المنتج desctirption

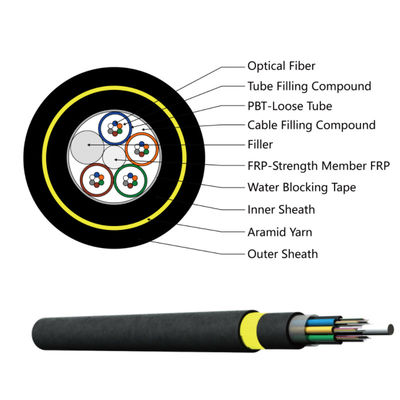

كابل ADSS مصنوع من مادة غير معدنية ومدعوم ذاتيًا بخط نقل الطاقة الهوائية.مادة مقاومة التوتر عبارة عن خيوط أراميد ذات وحدات مرونة عالية.ويمكن أن يؤدي تحسين الهيكل إلى نشر وزن الكابل وخصائصه الميكانيكية والفيزيائية بشكل مناسب وتقليل الحمل على البرج.بناء أنبوب فضفاض ، أنابيب مملوءة بالهلام ، عناصر (أنابيب وقضبان حشو) وخيوط مانعة للماء موضوعة حول عضو قوة مركزي غير معدني ، خيوط بوليستر تستخدم لربط قلب الكابل ، شريط مانع للماء ملفوف طوليًا حول قلب الكابل ، خيوط من مادة أراميد عززت وغمد PE الخارجي.
مميزات
· يمكن تركيبها دون انقطاع التيار الكهربائي
· أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV
· الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج
و backprops
· أطوال امتدادات كبيرة وأكبر امتداد يزيد عن 1000 متر
· أداء جيد لقوة الشد ودرجة الحرارة
· عمر التصميم 30 سنة
·تطبيق
يتم أخذ الحالة الفعلية لخطوط الطاقة العلوية في الاعتبار بالكامل عند تصميم كابل ADSS.لخطوط الطاقة العلوية تحت 110kV ، يتم تطبيق غلاف خارجي PE.بالنسبة لخطوط الطاقة التي تساوي أو تزيد عن 110 كيلو فولت ، يتم تطبيق الغلاف الخارجي في AT.يمكن أن يلبي التصميم المخصص لكمية الأراميد وعملية التجديل الطلب على فترات مختلفة.
· المعايير
يتوافق كابل ADSS مع معيار IEEE P 1222 وكذلك IEC 60794-1.

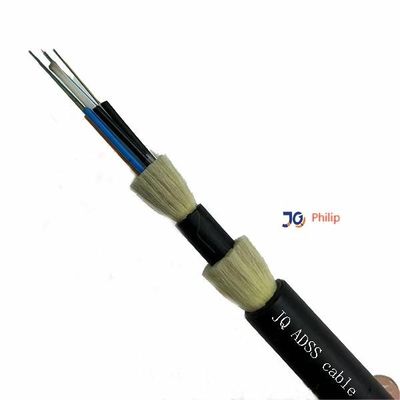

تظهر صور تفاصيل ADSS:
سترة واحدة ADSS
سترات مزدوجة ADSS
أوراق بيانات ADSS
الهيكل والمواصفات الفنية ADSS-SJ (50-150 م)
| المرجع.الخارجي قطر الدائرة (مم) | المرجع.وزن (كجم / كم) | Rec.ديلي ماكس. | الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) | فترة راحة | قوة | معامل | الحرارة | فترة مناسبة متر | ||||
| سترة PE | AT سترة | أ | ب | ج | د | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
الهيكل والمواصفات الفنية ADSS-DJ (50-750M)
| المرجع.الخارجي قطر الدائرة (مم) | المرجع.وزن (كجم / كم) | Rec.ديلي ماكس. (كيلو نيوتن) | الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) | فترة راحة | قوة | معامل | الحرارة | فترة مناسبة متر | ||||
| سترة PE | AT سترة | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
الخصائص البصرية
نوع الألياف | توهين | عرض النطاق | الفتحة العددية | الطول الموجي لقطع الكابلات الضوئية | ||||
|---|---|---|---|---|---|---|---|---|
@ 850nm | @ 1300 نانومتر | @ 1310nm | @ 1550nm | @ 850nm | @ 1300 نانومتر | |||
| ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | - | ≤1260 نانومتر |
| ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | - | ≤1450 نانومتر |
| 50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | 0.200 ± 0.015 NA | - |
| 62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | 0.275 ± 0.015 غير متاح | - |
التعليمات
1. هل أنت شركة تجارية أو مصنع؟
نحن الشركة المصنعة بخبرة 10 سنوات ، نحن متخصصون في البحث والتطوير والإنتاج
لكابل الألياف البصرية وكابل إسقاط وسلك المسار إلخ.مصنعنا في مدينة قوانغتشو ، مرحبا بكم في زيارتنا!
2. حول الجودة؟
سنقوم بالتسليم قبل اختبار كل ألياف عند الانتهاء من الإنتاج.
بعد تأكيد السعر ، يمكنك طلب عينات مجانية للتحقق من الجودة.
3. يمكنك قبول طلب صغير؟
نعم ، أمر صغير متاح.نحن ندعم مشروعًا جديدًا لعملائنا ، لأننا نعلم أن العمل دائمًا من أمر صغير.
4. ما هو وقت التسليم الخاص بك؟
عادة حوالي 3-7 أيام عمل ، فإنه يعتمد بشكل أساسي على كمية الطلب.
ولكن يرجى التأكد من أننا سوف نقوم بترتيب البضائع الخاصة بك في أسرع وقت ممكن بعد الدفع.
التطبيق: الدعم الذاتي النفقات العامة
