وصف المنتج
هيكلكابل GYTA53عبارة عن سترة ألياف ضوئية بحجم 250 ميكرون مملوءة بمركب مقاوم للماء في أنبوب فضفاض مصنوع من مادة ذات معامل عالي.
مركز قلب الكابل هو نواة تقوية معدنية.يتم لف الأنبوب السائب (وحبل الحشو) حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير ، ويتم ملء الفجوات الموجودة في قلب الكابل بحشو مانع للماء.
يتم لف شريط الألمنيوم المطلي بالبلاستيك (APL) طوليًا ثم يتم بثقه بغلاف داخلي من البولي إيثيلين ، وشريط فولاذي مطلي بالبلاستيك على الوجهين (PSP) ملفوفًا طوليًا لبثق غلاف بولي إيثيلين في كابل.
الخصائص البصرية
| هو - هيEMS | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
المعايير الفنية
| الأساسية عدد |
قطر الدائرة (MI) |
وزن (KG / KMI) |
Min.Bend Radius | مليلين (ن) |
معجب (N / 100MMl) |
|||
| ثابتة | متحرك | طويل الأمد | المدى القصير | طويل الأمد | المدى القصير | |||
| 2-24 | 12.0 | 180 |
10 مرات القطر
|
20 مرة
|
1000 | 3000 | 1000 | 3000 |
| 26-36 | 12.2 | 195 | 1000 | 3000 | 1000 | 3000 | ||
| 38-60 | 12.5 | 205 | 1000 | 3000 | 1000 | 3000 | ||
| 62-72 | 12.8 | 225 | 1000 | 3000 | 1000 | 3000 | ||
| 74-96 | 13.5 | 245 | 1000 | 3000 | 1000 | 3000 | ||
| 98-120 | 14.4 | 275 | 1000 | 3000 | 1000 | 3000 | ||
| 122-144 | 16.5 | 315 | 1000 | 3000 | 1000 | 3000 | ||

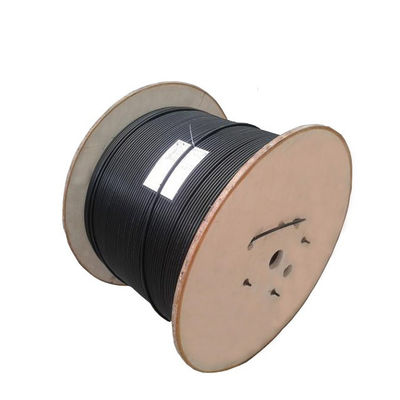

يظهر المنتج
