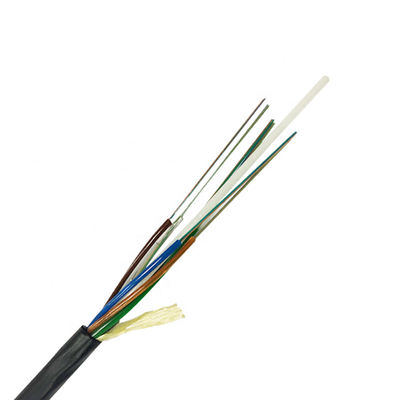

كابل مجرى الهواء الصغير المنفوخ بالهواء ذو الأنبوب الفضفاض GCYFY
وصف المنتج
1. الموديل: GCYFY-96B1.3

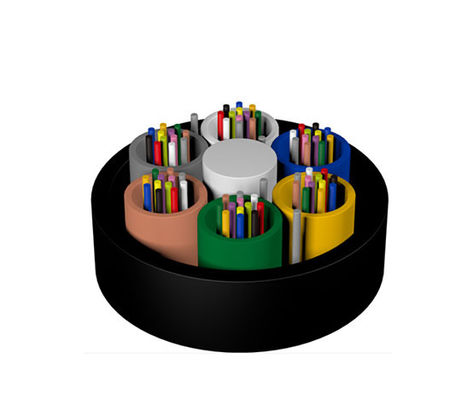

2. المقطع العرضي للكابل
الخصائص البصرية
| غرض | تخصيص |
| نوع الألياف | G.652D |
| توهين | |
| @ 1310 نانومتر | ≤0.36 ديسيبل / كم |
| @ 1383 نانومتر | ≤0.35 ديسيبل / كم |
| @ 1550 نانومتر | ≤0.22 ديسيبل / كم |
| @ 1625 نانومتر | ≤ 0.30 ديسيبل / كم |
| الطول الموجي لقطع الكابل (λcc) | ≤1260 نانومتر |
| الطول الموجي للتشتت الصفري (نانومتر) | 1300 ~ 1324 نانومتر |
| منحدر تشتت صفري | ≤0.092 ps / (nm2.km) |
| تشتت لوني | |
| @ 1288 ~ 1339 نانومتر | ≤3.5 حصان / (نانومتر. كم) |
| @ 1550 نانومتر | ≤18 حصان / (نانومتر. كم) |
| @ 1625 نانومتر | ≤22 حصان / (نانومتر. كم) |
| PMDQ | ≤0.2 ps / km1 / 2 |
| وضع قطر المجال @ 1310 نانومتر | 9.2 ± 0.4 ميكرومتر |
| خطأ التركيز الأساسي | ≤0.6 أم |
| قطر الكسوة | 125.0 ± 0.7 ميكرومتر |
| تكسية غير دائرية | ≤1.0٪ |
| قطر الطلاء | 245 ± 10 ميكرومتر |
| اختبار مقاومة | 100 كيلوباسكال (= 0.69 جيجا باسكال) ، 1٪ |
لون الألياف والأنبوب
كابلحدود
|
النوى |
النوى / الأنبوب |
قطر FRP (مم) |
سمك الغلاف (مم) |
تقريبا.القطر الكلي (مم) |
تقريبا. الوزن (كجم / كم) |
| 12 | 12 | 1.5 | 0.5 ± 0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5 ± 0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5 ± 0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5 ± 0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5 ± 0.1 | 6.6 | 38 |
الخصائص البيئية
| درجة حرارة العمل | -35 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين والنقل | -35 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التثبيت | -15 درجة مئوية ~ + 60 درجة مئوية |
التطبيقات
• يمكن استخدام الكبل ككابل إسقاط لأجزاء التغذية في شبكات FTTH ويمكن مده بنفخ الهواء لتوصيل نقطة الفرع بنقطة الوصول للمشتركين.الكبل قابل للتطبيق أيضًا في شبكات العمود الفقري وشبكات المناطق الحضرية وشبكات الوصول.
طول التسليم
• الطول القياسي: 2000 م ؛أطوال أخرى متاحة أيضا.
