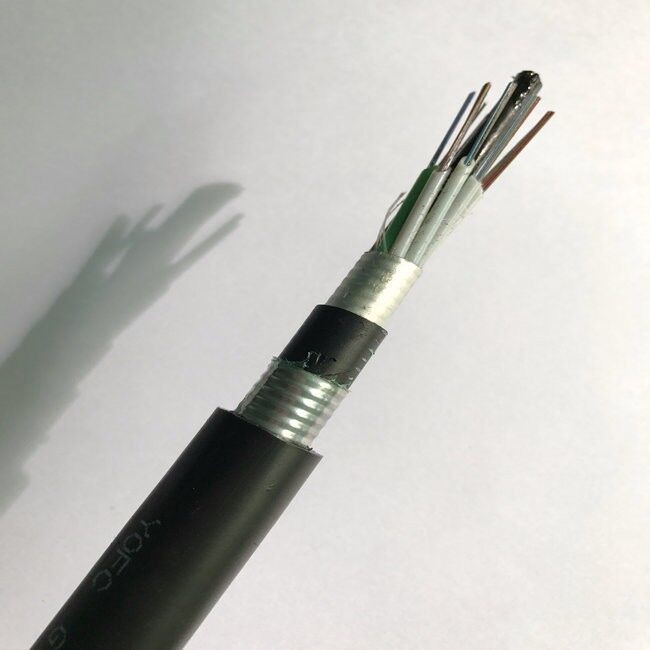

GYFTA53 كابل ألياف ضوئية تحت الأرض

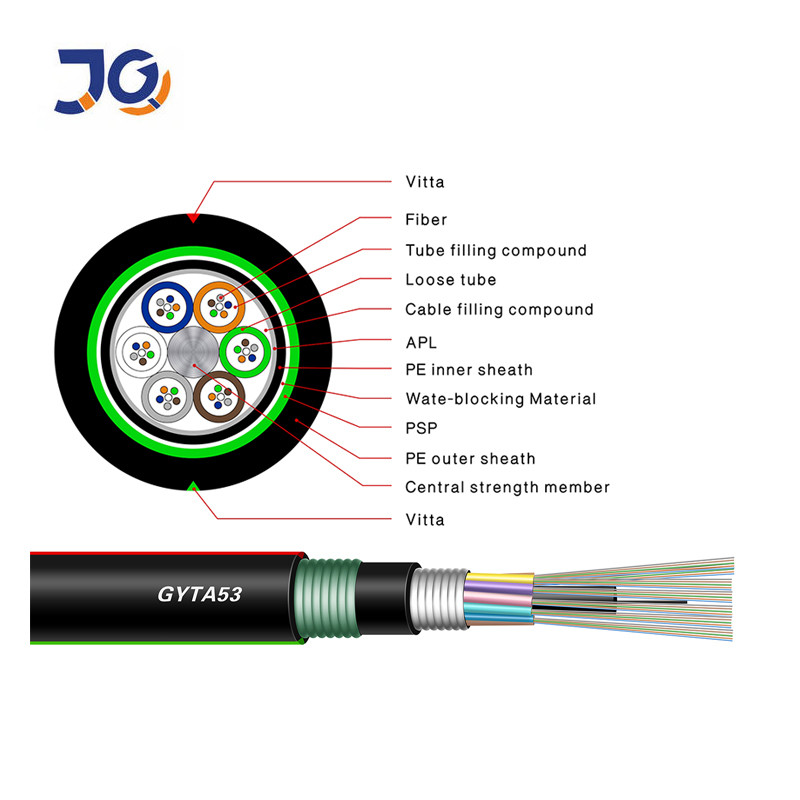

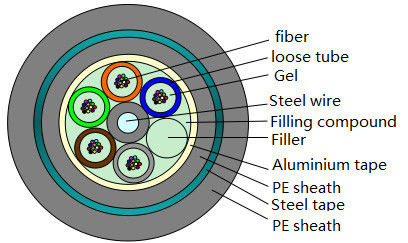

بناء الكابلات
يتم بناء كابل GYFTA53 عن طريق إدخال ألياف 250μm في أنبوب فضفاض مصنوع من مادة عالية النمط مليئة بمركب مقاوم للماء.مركز النواة هو قلب تعزيز غير معدني (FRP)يتطلب أن يتم طحن قلب تعزيز غير معدني بطبقة من البولي إيثيلين (PE)
GYFTA53 / GYTA53
المعلمات البصرية
| 50/125μm | 62.5/125μm | (جي)652 | (جي)655 | ||
| التخفيف ((+20 درجة مئوية) | @850nm | ≤3.0dB/km | ≤3.3 ديسيبل/كم | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36 ديسيبل/كم | ≤0.4 ديسيبل/كم | |||
| @1550nm | ≤0.22 ديسيبل/كم | ≤0.23 ديسيبل/كم | |||
| عرض النطاق الترددي (الفئة A) | @850nm | ≥ 500MHz.km | ≥ 200 ميغاهرتز.كم | ||
| @1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
| فتحة رقمية | 0.200 ± 0.015NA | 0.275±0.015NA | |||
| طول موجة قطع الكابل λcc | ≤ 1260nm | ≤ 1450nm |
أداء الكابل
| البند | المعلمات | |
| عدد الألياف | 24 | |
| الألياف الملونة المغطاة | البعد | 250μm±15μm |
| اللون | الأزرق، البرتقالي، الأخضر، البني، الرمادي، الأبيض | |
| أنبوب فضفاض | البعد | 1.8mm±0.1mm |
| المواد | PBT | |
| اللون | الأزرق، البرتقالي، الأخضر، البني | |
| ملء | المواد | PE |
| اللون | أسود | |
| عضو القوة المركزية | البعد | 1.6mm±0.2mm |
| المواد | أسلاك الفولاذ الفوسفاتية | |
| مدرعة | المواد | شريط فولاذ مغلف بالبلاستيك وشريط ألومنيوم |
| السترة الخارجية | المواد | PE |
| اللون | أسود | |
الخصائص الميكانيكية والبيئية
| البند | الوحدة | المواصفات |
| التوتر ((طويل المدى) | ن | 600 |
| التوتر (على المدى القصير) | ن | 1500 |
| سحق ((طويل المدى) | N/10cm | 1000 |
| سحق ((قصير المدى) | N/10cm | 3000 |
| نصف قطر الانحناء الديناميكي | ملم | 20D |
| نصف قطر الانحناء الدقيق (الستاتيك) | ملم | 10D |
| درجة حرارة التثبيت | °C | -40+60 |
| درجة حرارة العمل | °C | -40+70 |
| درجة حرارة التخزين | °C | -40+70 |
| ثني متكرر | الحمل:250N؛عدد الدورات: 30 لا يوجد تضعيف واضح للإضافة، لا يوجد كسر في الألياف ولا يوجد تلف في الكابلات. | |
| الالتواء | الحمل:250N؛ عدد الدورات:10؛ زاوية التواء: ± 90° لا يوجد تضعيف واضح للإضافة، لا يوجد كسر في الألياف ولا يوجد تلف في الكابل. | |
اختبار OTDR
