Gyxtw Aerial Armored Fiber Optic Cable With Steel Wire Messenger

كابل الألياف الضوئية المزودة بالزجاج مع سلك الفولاذ

ﺎﺘﺼﻟ ﺍﻶﻧ

كابل الألياف الضوئية المزودة بالزجاج مع سلك الفولاذ

الحد الأدنى لكمية :	1 كم	تفاصيل التغليف :	1/2/3/4/5 كم في برميل خشبي واحد
وقت التسليم :	3-5 أيام	شروط الدفع :	L/C، T/T، ويسترن يونيون
القدرة على العرض :	10000 في اليوم

مكان المنشأ:	قوانغتشو، الصين	اسم العلامة التجارية:	JQ/OEM
إصدار الشهادات:	ISO9001	رقم الموديل:	GYXTW

معلومات تفصيلية
مادة سترة:	PE	القطر الخارجي:	8 ملم
أسلاك الفولاذ:	1.0 ملم	اللون:	أسود
عدد الألياف:	2/4/6/8/12/24 كور	الهيكل:	أنبوب الوحدة
عضو القوة:	اثنان من أسلاك الفولاذ	التثبيت:	هوائي وقناة
اسم المنتج:	كابل الألياف البصرية في الهواء الطلق	نوع الألياف:	YOFC أو حسب الطلب
صناعة المعدات الأولية:	متاحة
إبراز:	كابل ألياف ضوئية مدرعة , كابل ألياف ضوئية مدرعة

منتوج وصف

GYXTW كابل ألياف ضوئية محفوفة جوياً مع سلك فولاذي

وصف المنتج

الألياف:
2-24 من الألياف
أنابيب فضفاضة وحيدة مليئة بالجيلي

الدرع:
شرائط الصلب المموجة

عضو القوة:
أسلاك فولاذية مضمنة

الجاكيت الخارجي:
البولي إيثيلين الأسود المقاوم للأشعة فوق البنفسجية والرطوبة

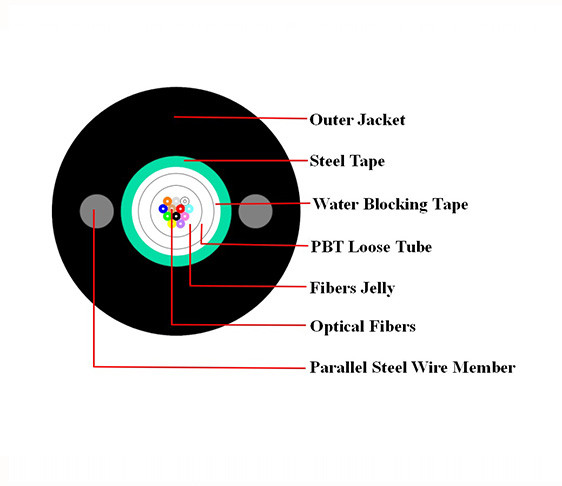

كابل الألياف الضوئية المزودة بالزجاج مع سلك الفولاذ 0

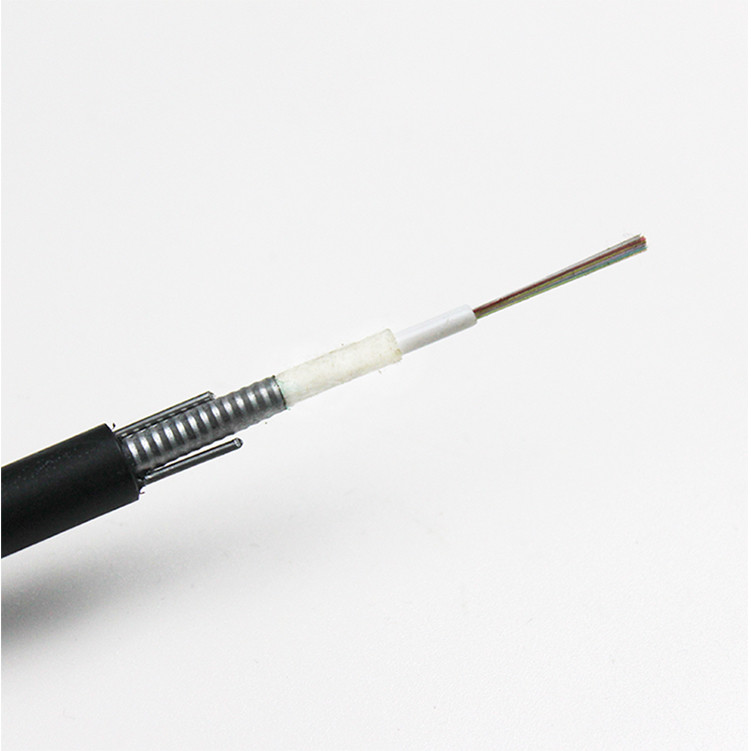

كابل الألياف الضوئية المزودة بالزجاج مع سلك الفولاذ 1

أداء الألياف الضوئية المصفوفة

أداء الألياف الضوئية المكبلة (ITU-T Rec. G.652D)

البند	المواصفات
نوع الألياف	وضع واحد
مواد الألياف	السيليكا المضخمة
معامل التخفيف @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 ديسيبل/كم ≤0.35 ديسيبل/كم ≤0.22 ديسيبل/كم ≤0.25 ديسيبل/كم
انقطاع النقطة	≤ 0.05 ديسيبل
طول موجة قطع الكابل	≤ 1260 nm
طول موجة التشتت الصفر	1300 ~ 1324 nm
منحدر التشتت الصفري	≤0.092 ps/ ((nm2.km)
التشتت اللون @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3.5 ps/ ((nm. km) ≤5.3 ps/ ((nm. km) ≤18 ps/ ((nm.km) ≤22 ps/ ((nm.km)
PMD	≤0.2 ps/km1⁄2
قطر الحقل في الوضع @ 1310 nm	(8.6 ~ 9.5) ± 0.6 um
خطأ مركزية القلب / الغطاء	≤0.6 أم
قطر الغطاء	125.0 ± 1 أم
غير دائرية الغطاء	≤1.0%
قطر الطلاء الأساسي	245 ± 10 أم
مستوى الاختبار	100 kpsi (= 0.69 Gpa) ، 1٪
الاعتماد على الحرارة 0°C~ +70°C @ 1310 & 1550nm	≤ 0.1 ديسيبل/كم

هيكل الكابل وبارامتراته

الألياف العد	أنبوب قطرها	أسلاك فولاذية قطرها	سمك الغطاء (اسمية)	القطر الكلي (اسمية**)	الوزن (حوالي)
الألياف العد	ملم	ملم	ملم	ملم	كغ/كيلومتر
6	2.0	1.0	1.7	8.0	70
12	2.0	1.0	1.7	8.0	75

* يمكن أن يكون سمك الغلاف الاسمي مع 0.2mm.
* * يمكن أن يكون للقطر الإجمالي الاسمي تسامح مع 0.2 ملم.

كابلالمعلمات

البنود		المواصفات
عدد الألياف		2 ~ 24
ألياف طلاء ملونة	البعد	250μm + 15μm
ألياف طلاء ملونة	اللون	الأزرق، البرتقالي، الأخضر، البني، الرمادي، الأبيض
أنبوب فضفاض	البعد	2.0 ملم±0.05ملم
	المواد	PBT
	اللون	طبيعي
عضو القوة	قطرها	1.0 ملم
عضو القوة	المواد	الفولاذ
السترة الخارجية	البعد	8.0 ملم±0.1ملم
	المواد	PE
	اللون	أسود

صورة المنتج

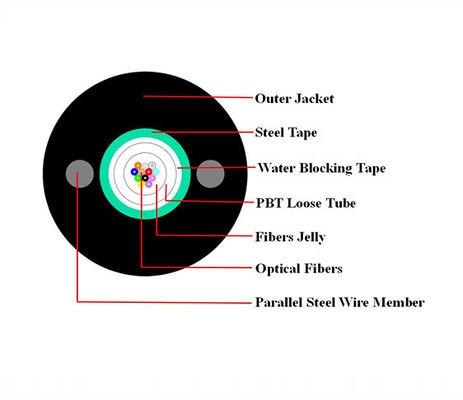

كابل الألياف الضوئية المزودة بالزجاج مع سلك الفولاذ 2

التطبيق

مناسبة للأنابيب / الهواء

تخزين / درجة حرارة التشغيل: -40°C~+70°C

وقت التوصيل:

كمية ((كم)	العينات	1-100 كم	100-1000 كم
أقرب وقت	1 يوم	3-5 أيام عمل	5-7 أيام عمل

التعبئة والتسليم

1/2/3/4/5 كم في طبل خشبي واحد

لضمان سلامة بضائعك بشكل أفضل، سيتم توفير خدمات التعبئة والتغليف المهنية والصديقة للبيئة والمريحة والفعالة.التعبئة الأخرى المتاحة وفقا لطلب العميل.

كابل الألياف الضوئية المزودة بالزجاج مع سلك الفولاذ 3
