وصف المنتج
▶ كابل GYTA33 البصري هو وضع الألياف البصرية 250um في غلاف فضفاض مصنوع من مادة عالية النمط.مركز قلب الكابل هو قلب معدني مقوّىبالنسبة لبعض الكابلات البصرية الأساسية ، تحتاج إلى ضغط طبقة من غلاف البولي إيثيلين (PE) خارج النواة المزودة بالمعدن ،ويتم تحويلها من قبل الأكمام المفتوحة ويتم تدوير التعزيز المركزي في قلب الكابل الدائري المدمجةبعد طلاء شريط الألومنيوم على طول ، يتم ضغط طبقة من الغلاف الداخلي PE ،ومن ثم يتم لف طبقة واحدة من الدرع الحديدية الرقيقة المستديرة على طول، وأخيراً يتم ضغط الغطاء الخارجي من البولي إيثيلين في كابل.
الخصائص
▶1الهيكل المقاوم للمياه في القسم الكامل يضمن أداء جيد المقاوم للمياه والرطوبة.
2املأ الغلاف المفتوح بالشحوم الخاصة لحماية الألياف البصرية
3يتم ملء قلب الكابل بالكامل بالشحوم التي تحجب المياه ، والتي تمنع بشكل فعال التسرب الطولي.
4سلك فولاذي مستدير رقيق يحيط بالدرع لتلبية متطلبات التطبيق للدفن المباشر، وضع تحت الماء، الخ
5يزيد هيكل الغطاء المزدوج الطبقة من أداء الكابلات الضوئية المقاومة للضغط والمقاومة للرصاص والرطوبة.
6حماية متعددة الطبقات لمنع الأضرار الميكانيكية وإصابة القوارض.
التطبيقات:
▶ 1.الاتصالات بعيدة المدى: تحقيق اتصالات الألياف الضوئية بعيدة المدى في البيئات تحت الماء مثل قاع البحر أو الأنهار.
2الاتصالات المحلية: الاتصالات بالألياف الضوئية على مسافة قصيرة بالقرب من الأنهار والبحيرات وغيرها من المياه في المدن أو القرى.
3الاتصال المباشر المدفون: يمكن للكابل الضوئي GYTA33 توفير أداء اتصال مستقر في الحالات التي تكون فيها هناك حاجة إلى كابلات ضوئية مدفونة مباشرة ، مثل بالقرب من الطرق السريعة ،السكك الحديدية وغيرها من خطوط النقل الرئيسية.
4عمر الكابل الضوئي GYTA33 يصل عادة إلى أكثر من 25 عاما، وذلك بفضل تصميمه الهيكلي الممتاز واختيار المواد.يجب فحص سلامة الكابل البصري بانتظاميجب أن يتم العثور على المشاكل المحتملة ومعالجتها في الوقت المناسب لضمان التشغيل المستقر للكابل الضوئي على المدى الطويل
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
المعلمات التقنية
| الألياف الحساب |
قطرها (MI) |
الوزن (KG/KMI) |
نصف قطر الانحناء | ملين.التوتر (ن) |
سحق (N/100MMl) |
|||
| ثابتة | ديناميكية | على المدى الطويل | قصيرة الأجل | على المدى الطويل | قصيرة الأجل | |||
| 2-30 | 13.5 | 245 |
10
|
20
|
4000 | 10000 | 3000 | 5000 |
| 32-36 | 13.8 | 252 | 4000 | 10000 | 3000 | 5000 | ||
| 38-60 | 14.5 | 275 | 4000 | 10000 | 3000 | 5000 | ||
| 62-72 | 15.0 | 285 | 4000 | 10000 | 3000 | 5000 | ||
| 74-96 | 15.5 | 295 | 4000 | 10000 | 3000 | 5000 | ||
| 98-120 | 16.0 | 305 | 4000 | 10000 | 3000 | 5000 | ||
| 122-144 | 17.0 | 315 | 4000 | 10000 | 3000 | 5000 | ||
| 146-216 | 19.0 | 345 | 4000 | 10000 | 3000 | 5000 | ||
| 218-240 | 20.5 | 365 | 4000 | 10000 | 3000 | 5000 | ||
| 242-288 | 21.5 | 395 | 4000 | 10000 | 3000 | 5000 | ||
نصائح: جميع البيانات ablove هي مرجع لمصنعنا، يرجى الاتصال فيليب لمزيد من التفاصيل، WA:008613422342788
صور المنتجات التفصيلية

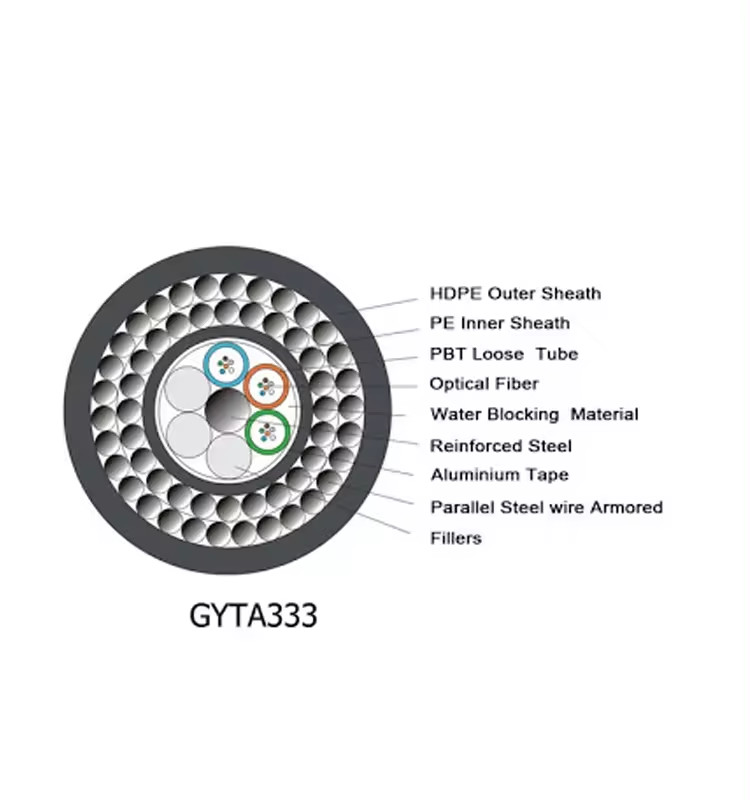

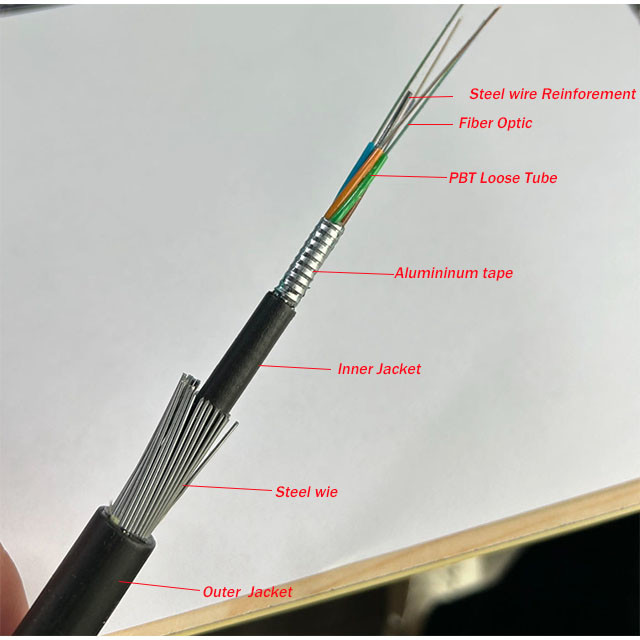

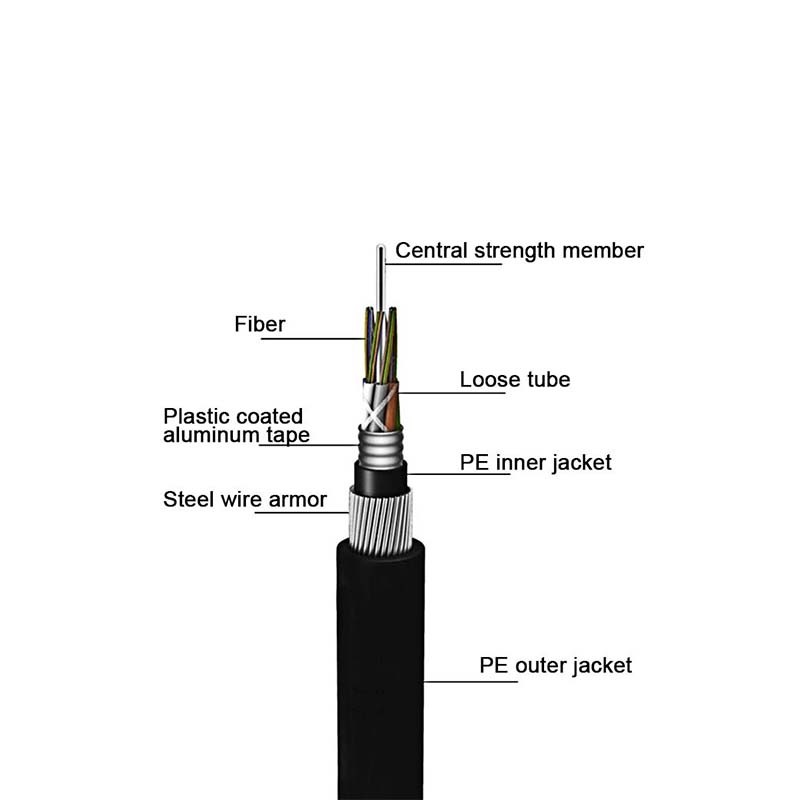

هيكل الكابل
تطبيق تحت الماء
تطبيق تحت الماء
تحت الأرضالتطبيق

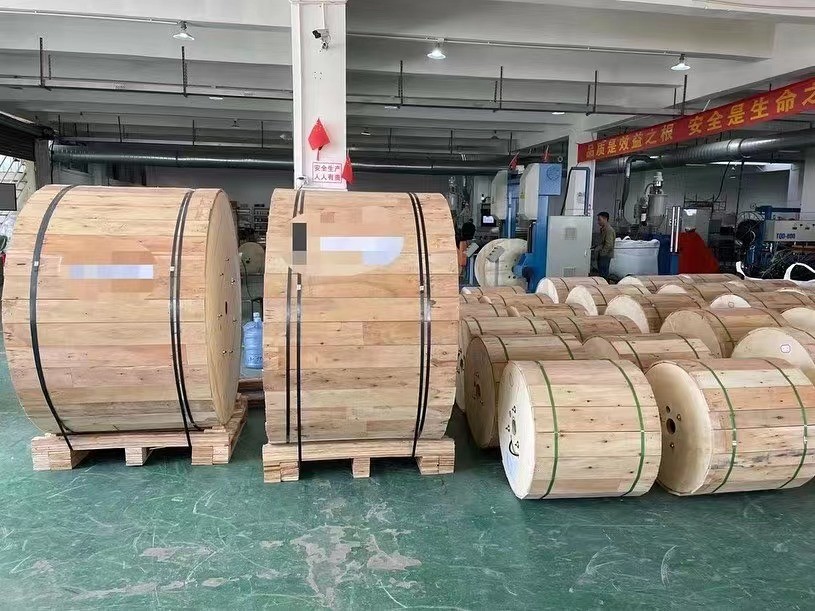

عروض المصنع
الأسئلة الشائعة
س1: كيف هو ضمان المنتجات ؟
ج: 10 سنوات، والحفاظ على الحياة
س2: هل يمكننا أن نجعل OEM للمنتجات؟
ج: نعم، يمكننا طباعة شعارك أو علامتك على المنتجات أو على الصندوق.
س3: هل يمكنك تقديم عينات مجانية ؟
يمكنك الحصول على عينات مجانية من شركتي
س4: هل أنت مصنع مباشر؟
ج: نحن صانع كابلات مهنية، متخصصة في كابلات الألياف الضوئية، مثل ADSS، ، كابل MPO Breakout ، Fiber Optic Patch Cord. يتم تصدير منتجاتنا بشكل رئيسي إلى أوروبا وأمريكا الجنوبية وبعض البلدان والمناطق الأخرى.
