4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a

4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
قطر الألياف: 9/125 ميكرومتر
الانحناء الشعاع: 20 د
السترة: الأشعة فوق البنفسجية بي
قطر الكسوة: 125.0±0.1
نظام حجب المياه: مجمع الحشو
استخدام الكابلات: في الخارج
القطر الخارجي: 7.0 ملم - 9.0 ملم
الدعم الذاتي: أسلاك الفولاذ المجدولة/أسلاك الفولاذ
عضو القوة: غزل الأراميد
إبراز:

الشكل 8 كابلات الألياف البصرية,كابلات الألياف الضوئية ذات 12 نواة,GYXTC8Y الشكل 8 كابل الألياف البصرية

,

12 Core Fiber Optic Cable

,

Gyxtc8y Figure 8 Fiber Optic Cable
معلومات اساسية
مكان المنشأ: قوانغتشو، الصين
اسم العلامة التجارية: JQ
إصدار الشهادات: ISO9001
رقم الموديل: GYTC8Y/GYXTC8Y
شروط الدفع والشحن
منتوج وصف

4core 6core 12core الشكل 8 كابل الألياف الضوئية مع سلك الفولاذ الشكل 8 كابل ميني Gyxtc8y Gyxtc8a

وصف المنتج

الشكل 8 كابلات الألياف البصرية
  • الإعالة الذاتية:تم تصميم كابل الألياف الضوئية في الشكل 8 لتكون ذاتية الدعم ، مما يلغي الحاجة إلى أجهزة أو هياكل إضافية.
  • أسلاك فولاذية متقطعة:يتم تعزيز الكابل بسلك فولاذي متدفق ، مما يوفر قوة عالية ودعم للتركيبات الجوية.
  • سترة UV PE:يتم تغطية الكابل بمادة UV PE ، والتي توفر حماية ممتازة ضد الظروف الجوية القاسية والإشعاع فوق البنفسجي.
  • شريط ألومنيوم/شريط فولاذية مدرعة:يتم تسليح الكابل إما بشريط ألومنيوم أو شريط فولاذي ، مما يوفر حماية إضافية ضد القوارض والرطوبة وغيرها من العوامل الخارجية.

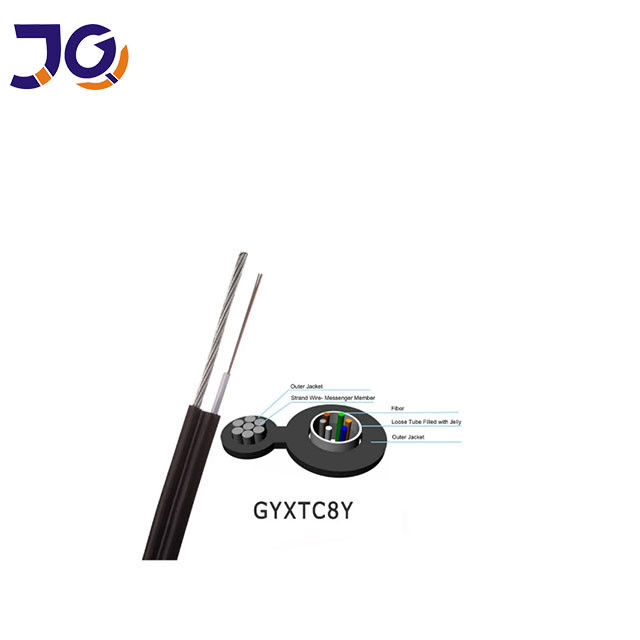

4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a 0

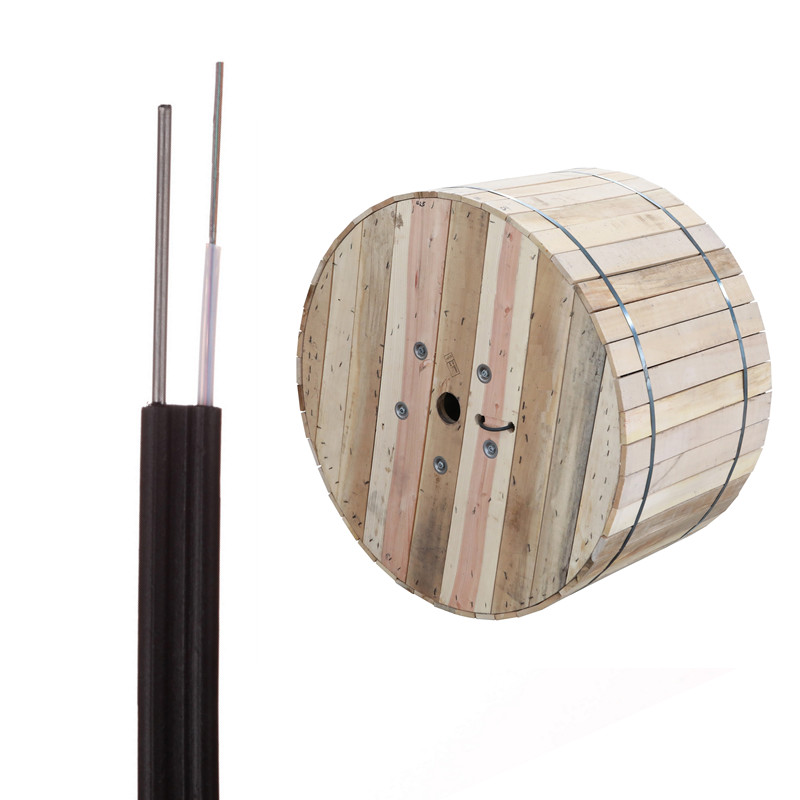

4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a 1



هيكل الكابل وبارامتراته
الألياف
الرقم
أسلاك الفولاذ المصنوعة من الصلب
قطرها
فضفاض
أنبوب
سمك الغطاء
(اسمية)
اتصل
البعد
أبعاد الكابل
W*H
(اسمية**)
الوزن
(حوالي)
ملم
ملم
ملم
ملم
ملم
كغ/كيلومتر
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* يمكن أن يكون سمك الغطاء الاسمي مع tolerances مع ± 0.2mm.
** يمكن أن يكون للأبعاد الاسمية للكابل تسامح مع ± 0.5mm.

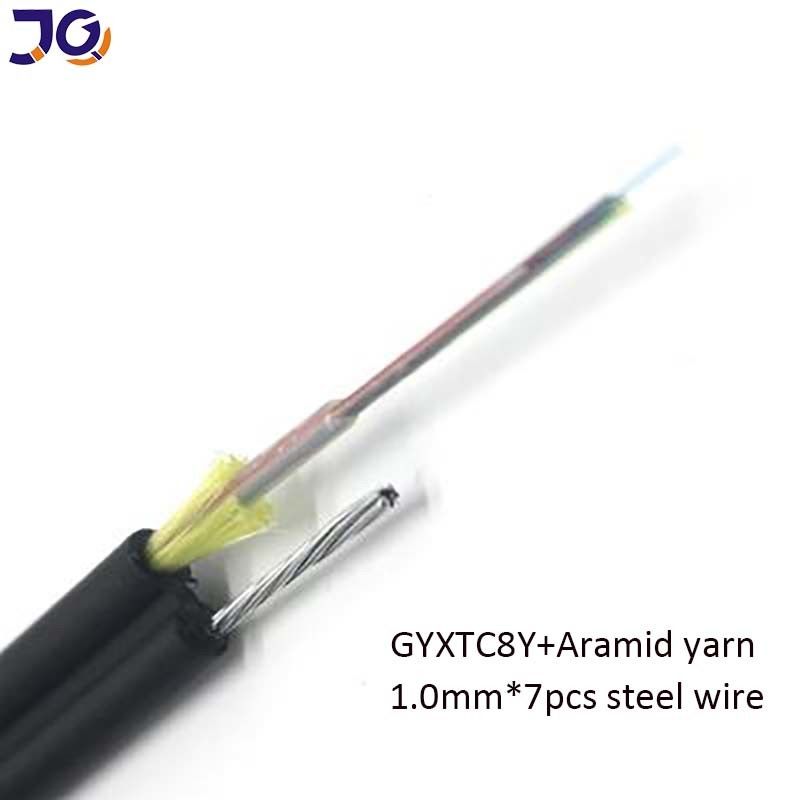

4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a 2



أداء الألياف البصرية
أداء الألياف الضوئية المكبلة (ITU-T Rec. G.652D)
البند
المواصفات
نوع الألياف
وضع واحد
مواد الألياف
السيليكا المضخمة
معامل التخفيف
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0.36 ديسيبل/كم
≤0.35 ديسيبل/كم
≤0.22 ديسيبل/كم
≤0.30 ديسيبل/كم
انقطاع النقطة
≤ 0.05 ديسيبل
طول موجة قطع الكابل
≤ 1260 nm
طول موجة التشتت الصفر
1300 ~ 1324 nm
منحدر التشتت الصفري
≤0.093 ps/ ((nm2.km)
التشتت اللون
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3.5 ps/ ((nm. km)
≤5.3 ps/ ((nm. km)
≤18 ps/ ((nm.km)
≤22 ps/ ((nm.km)
PMD
≤0.2 ps/km1⁄2
قطر الحقل في الوضع @ 1310 nm
(8.6 ~ 9.5) ± 0.6 um
خطأ مركزية القلب / الغطاء
≤0.6 أم
قطر الغطاء
125.0 ± 1 أم
غير دائرية الغطاء
≤1.0%
قطر الطلاء الأساسي
245 ± 10 أم
مستوى الاختبار
100 kpsi (= 0.69 Gpa) ، 1٪
الاعتماد على الحرارة
0°C~ +70°C @ 1310 & 1550nm
≤ 0.1 ديسيبل/كم

المعلمات التقنية:

اسم المنتج الشكل 8 كابلات الألياف البصرية
الاستخدام الجوي نعم..
قابلة للتخصيص نعم..
قطر الكابل 7.0mm-16.0mm
نصف قطر الانحناء 20x قطر الكابل
مادة السترة LSZH (الهيولوجين منخفض الدخان صفر)
نصف قطر الانحناء 20D
غطاء الكابلات البولي إيثيلين
الإعالة الذاتية أسلاك فولاذية متقطعة
سترة البولي إيثيلين المقاوم للأشعة فوق البنفسجية
قطر الألياف 9/125μm
المواد المدرعة شريط ألومنيوم أو شريط فولاذ
استخدام الكابلات في الخارج


التعبئة والشحن:

التعبئة والشحن

4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a 3

4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a 4



4 أساس 6 أساس 12 أساس كابلات الألياف الضوئية مع الأسلاك الفولاذية الصغرى الشكل 8 كابل Gyxtc8y Gyxtc8a 5
مرحباً بك في استفسارك مرحباً بزيارة مصنعنا
اتصل بي على +86 18122384553 للحصول على عينة مجانية.
