وصف المنتج

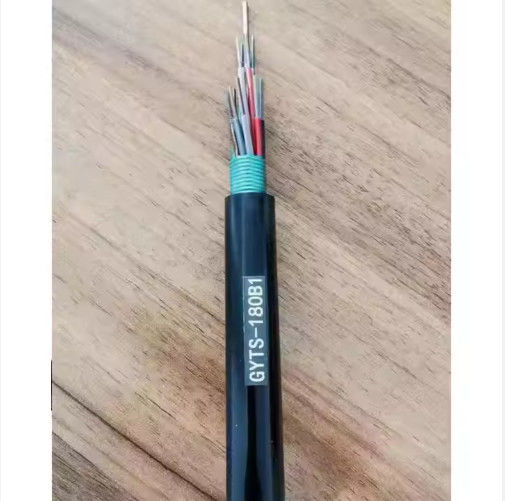

يحتوي كابل الألياف الضوئية الجوي GYTS على ألياف أحادية الوضع أو متعددة الوضع الموجودة داخل أنابيب بلاستيكية فضفاضة عالية النمط ، مع حماية كل ألياف 250μm بشكل فردي.هذه الأنابيب تحتوي على ملء جيل مقاوم للماء لتحسين مقاومة الرطوبةيتبنى الكابل تصميم أنبوب فضفاض مع بنية كثيفة، باستخدام غطاء خارجية من البولي إيثيلين.أنابيبها المفتوحة المقاومة للهيدروليز ومواد ملئها المتخصصة تضمن مدة طويلة استثنائية.

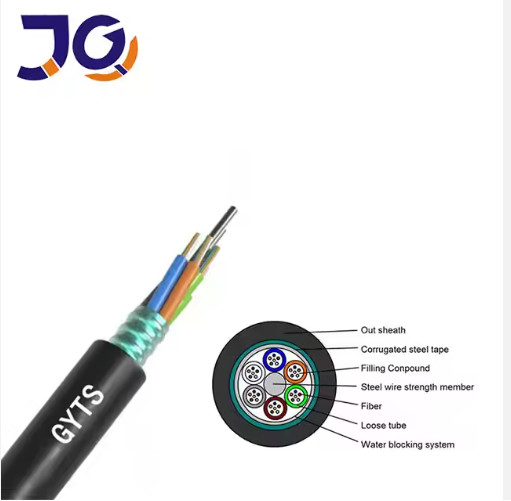

يتم تشكيل جوهر الكابل عن طريق لف الأنابيب والملءات حول عنصر قوة مركزي ، مما يخلق تكوينًا دائريًا. ثم يتم تطبيق طبقة PSP واقية على النواة ،والتي تم إغلاقها بمكونات تعبئةيتضمن التجميع النهائي طبقة خارجية من PE جنبا إلى جنب مع تعزيز شريط فولاذي ، مما يوفر مقاومة ممتازة للصدع وخصائص حاجز الرطوبة.هذا التصميم يعطي كابلات GYTS خصائص مقاومة للمياه متفوقة.
الخصائص
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
المعلمات التقنية
| عدد الألياف | الهيكل | الألياف لكل أنبوب |
قطر الأنابيب المفتوحة (ملم) |
قطر CSM/قطر العربة (ملم) |
السُمك الاسمي للسترة الخارجية (ملم) |
قطر الكابل/ الطول (ملم) |
وزن الكابل (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/14 | 1.4 | 9.0±03 | 80 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/14 | 1.4 | 9.0±03 | 80 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/14 | 1.4 | 9.0±03 | 80 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/14 | 1.4 | 9.0±03 | 80 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/14 | 1.4 | 9.0±03 | 85 |
| 36 | 1+6 | 12 | 2.2±0.1 | 1.6/16 | 1.6 | 9.7±0.3 | 100 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/16 | 1.6 | 9.7±0.3 | 105 |
| 60 | 1+5 | 12 | 2.2±0.1 | 1.6/16 | 1.6 | 9.7±0.3 | 110 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.6±0.3 | 122 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/35 | 1.6 | 12.0±03 | 160 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.0/64 | 1.8 | 15.6±0.3 | 240 |
| 216 | 1+6+12 | 12 | 2.2±0.1 | 2.2/2.2 | 1.8 | 16.0±03 | 270 |
| 288 | 1+9+15 | 12 | 2.2±0.1 | 2.2/4.3 | 2.0 | 18.2±0.3 | 282 |
التطبيق
مناسب للتطبيق الخارجي في القناة والهواء
تفاصيل التعبئة:

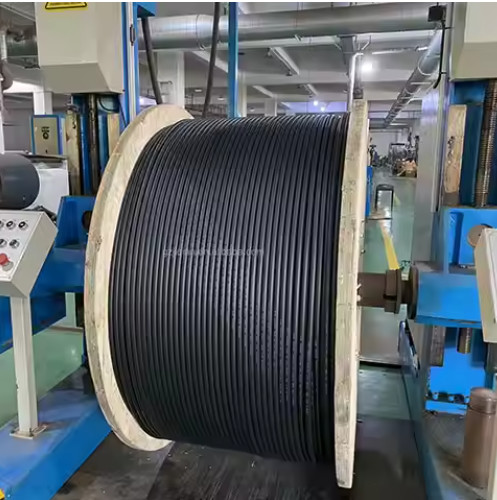

1كيلومتر2km/3km/4km لكل طبل خشبي
الشحن:
عن طريق البحر / عن طريق الجو أو التسليم السريع،يعتمد على كمية الطلب
وقت التنفيذ:
| كمية ((كم) | 1-300 | أكثر من 300 |
| أقرب وقت ((يوم) | 5-7 | قابل للتفاوض |
