كابل قناة دقيقة هوائية فضفاضة الأنبوب GCYFY
وصف المنتج

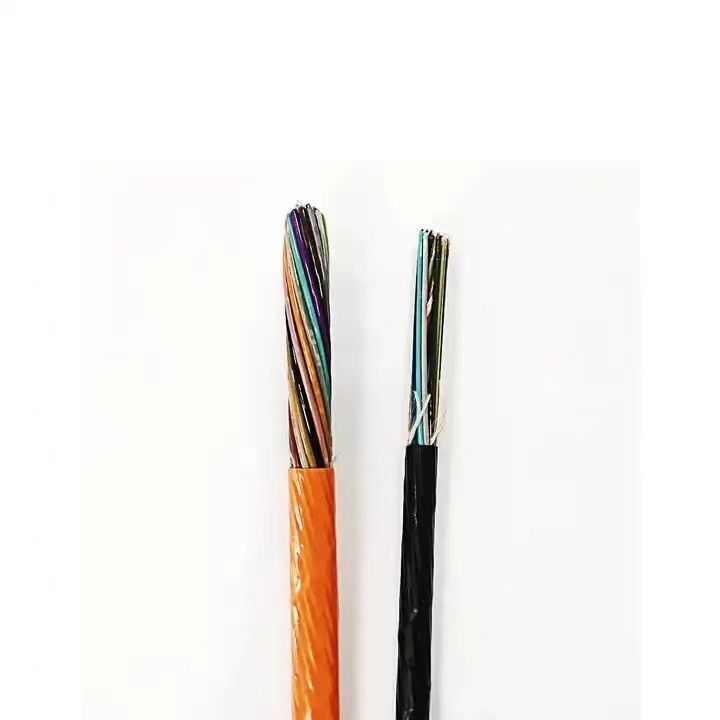

تم تصميم كابل القناة الدقيقة الهوائية GCYFY بهيكل أنبوب فضفاض مجدول، مما يوفر أداءً استثنائيًا لشبكات الاتصالات الحديثة. هذا الكابل مضغوط وخفيف الوزن ومرن، وقد تم تصميمه للتثبيت في القنوات الدقيقة باستخدام تقنية النفخ الهوائي، مما يضمن نشرًا سريعًا وفعالًا وفعالًا من حيث التكلفة.
يحتوي كل أنبوب فضفاض على ألياف بصرية عالية الجودة محمية بهلام مانع للماء، مما يوفر قوة ميكانيكية ممتازة وإرسالًا موثوقًا به حتى في البيئات الصعبة. يعزز التصميم المجدول قوة الشد، بينما يضمن الغلاف الخارجي المتانة والمقاومة ضد الرطوبة والإجهاد البيئي.
بفضل كثافة الألياف العالية والتصميم الأمثل، يعد كابل القناة الدقيقة GCYFY هو الحل الأمثل لشبكات FTTx والشبكات الأساسية ومراكز البيانات وشبكات المناطق الحضرية حيث يلزم نقل البيانات بسرعة عالية وبسعة كبيرة.
1. الموديل: GCYFY-96B1.3
2. المقطع العرضي للكابل
الخصائص البصرية
| العنصر | المواصفات |
| نوع الألياف | G.652D |
| التوهين | |
| @ 1310 نانومتر | ≤0.36 ديسيبل/كم |
| @ 1383 نانومتر | ≤0.35 ديسيبل/كم |
| @ 1550 نانومتر | ≤0.22 ديسيبل/كم |
| @ 1625 نانومتر | ≤ 0.30 ديسيبل/كم |
| طول موجة القطع للكابل (λcc) | ≤1260 نانومتر |
| طول موجة التشتت الصفري (نانومتر) | 1300 ~ 1324 نانومتر |
| منحدر التشتت الصفري | ≤0.092 ps/(nm2.km) |
| التشتت اللوني | |
| @ 1288 ~ 1339 نانومتر | ≤3.5 ps/(nm. km) |
| @ 1550 نانومتر | ≤18 ps/(nm. km) |
| @ 1625 نانومتر | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km1/2 |
| قطر المجال النمطي @ 1310 نانومتر | 9.2±0.4 um |
| خطأ تركيز النواة | ≤0.6 um |
| قطر التغليف | 125.0±0.7 um |
| عدم دائرة التغليف | ≤1.0% |
| قطر الطلاء | 245±10 um |
| اختبار الإثبات | 100 kpsi (=0.69 Gpa), 1% |
لون الألياف والأنبوب
الكابلالمعلمات
|
النوى |
النوى/الأنبوب |
قطر FRP (مم) |
سمك الغلاف (مم) |
القطر الإجمالي التقريبي (مم) |
تقريبي. الوزن (كجم/كم) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
الخصائص البيئية
| درجة حرارة التشغيل | -35 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين والنقل | -35 درجة مئوية~ +70 درجة مئوية |
| درجة حرارة التركيب | -15 درجة مئوية~ +60 درجة مئوية |
التطبيقات

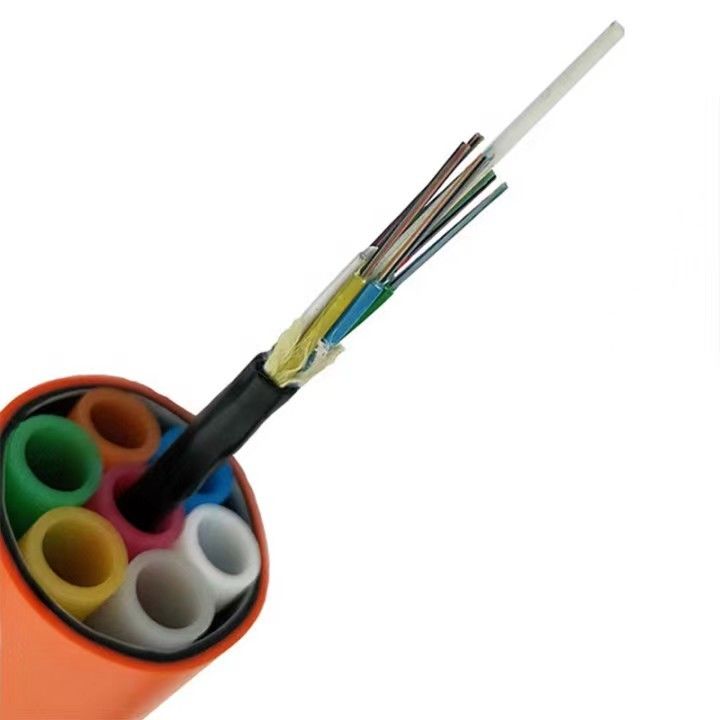

• يمكن استخدام الكابل ككابل إسقاط لقطاعات التغذية في شبكات FTTH ويمكن وضعه عن طريق النفخ الهوائي لتوصيل نقطة الفرع بنقطة الوصول للمشتركين. ينطبق الكابل أيضًا في الشبكات الأساسية وشبكات المناطق الحضرية وشبكات الوصول.
طول التسليم
• الطول القياسي: 2000 متر؛ تتوفر أطوال أخرى أيضًا.
س1: ما هو تطبيق كابل القناة الدقيقة الهوائية GCYFY؟
أ: يستخدم بشكل أساسي لشبكات FTTx والشبكات الأساسية ومراكز البيانات وشبكات المناطق الحضرية، مما يوفر كثافة ألياف عالية وتركيبًا سريعًا.
س2: كيف يتم تركيب الكابل؟
أ: تم تصميم كابل GCYFY للتركيب بالنفخ الهوائي في القنوات الدقيقة، مما يتيح نشرًا سريعًا ومرنًا وفعالًا من حيث التكلفة.
س3: ما هي مزايا هيكل الأنبوب الفضفاض المجدول؟
أ: يوفر قوة ميكانيكية ممتازة ومرونة وحماية للألياف، مما يضمن أداء إرسال مستقرًا.
س4: هل الكابل مقاوم للماء؟
أ: نعم، تمتلئ الأنابيب الفضفاضة بهلام مانع للماء لمنع تغلغل الرطوبة وحماية الألياف.
س5: ما هي أعداد الألياف المتوفرة؟
أ: تشمل الخيارات الشائعة 24 و 48 و 96 نواة، ولكن يمكن توفير أعداد ألياف مخصصة وفقًا لمتطلبات المشروع.
س6: هل تقدمون خدمة OEM؟
أ: نعم، نحن ندعم طلبات OEM ويمكننا طباعة شعارك أو ملصقك على المنتجات والتعبئة والتغليف.
س7: هل يمكنني الحصول على عينات قبل الشراء بالجملة؟
أ: بالتأكيد، تتوفر طلبات العينات لاختبار الجودة والتقييم.
