الخصائص

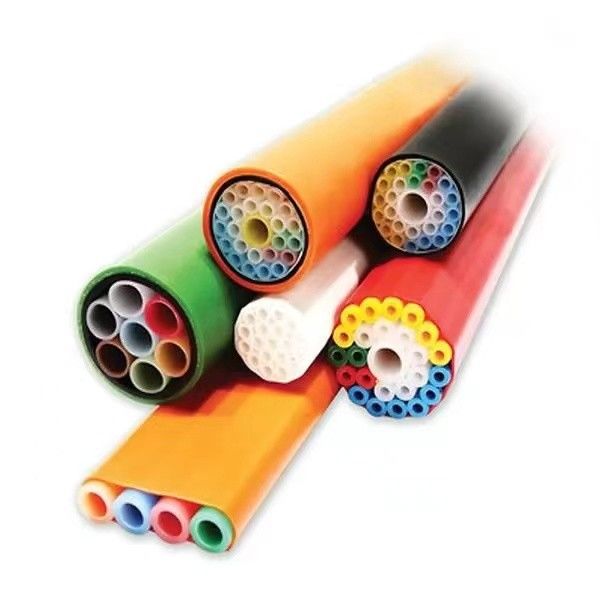

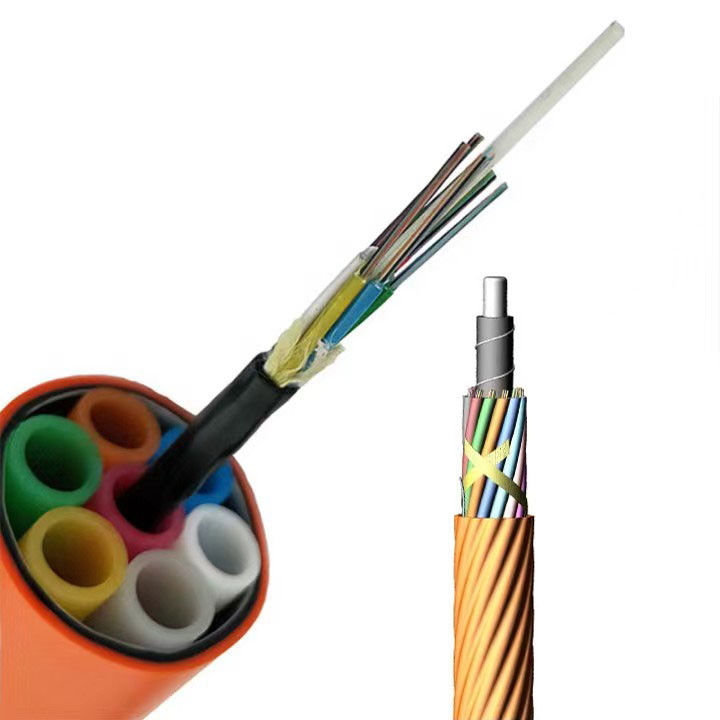

يستخدم كابل GCYFY المضغوط بالهواء تصميمًا غير معدنيًا بدون درع مع أنابيب فضفاضة. يمكن سحبها أو نفخها بالهواء في المنتجات الصغيرة المثبتة مسبقًا ، مما يزيد من استخدام القناة ويسمح بسرعة ،توسيع الشبكة القابل للتوسع.
التطبيقات
مثالية لقطاعات تغذية وتسرب FTTH ، وربط نقاط الفرع بنقاط الوصول عن طريق التثبيت بالهواء. مناسبة أيضًا لشبكات العمود الفقري والمترو وشبكات الوصول.
وصف المنتج
النموذج: GCYFY

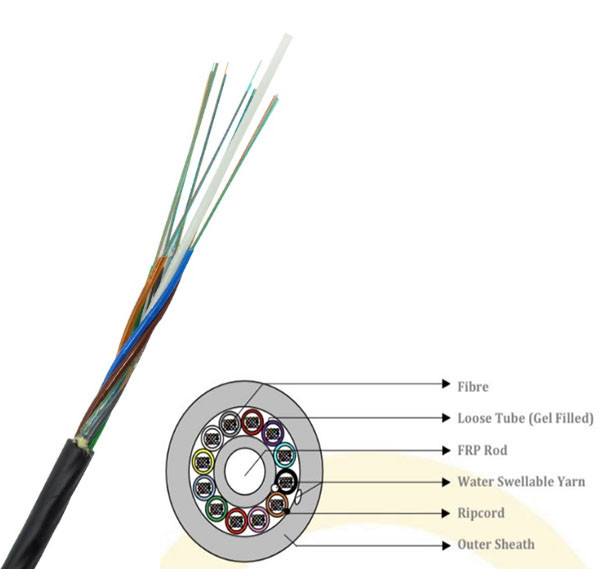

مقاطع الكابل المتاحة
الخصائص البصرية
| البند | المواصفات |
| نوع الألياف | G.652D |
| التخفيف | |
| @ 1310 nm | ≤0.36 ديسيبل/كم |
| @ 1383 nm | ≤0.35 ديسيبل/كم |
| @ 1550 nm | ≤0.22 ديسيبل/كم |
| @ 1625 nm | ≤ 0.30 ديسيبل/كم |
| طول موجة قطع الكابل ((λcc) | ≤1260 nm |
| طول موجة التشتت الصفر ((nm) | 1300 ~ 1324 nm |
| منحدر التشتت الصفري | ≤0.092 ps/ ((nm2.km) |
| التشتت اللون | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm. km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| قطر الحقل @ 1310 nm | 9.2±0.4 أم |
| خطأ تركيز القلب | ≤0.6 أم |
| قطر الغطاء | 125.0±0.7 أم |
| الغطاء غير الدائري | ≤1.0% |
| قطر الطلاء | 245±10 أم |
| اختبار الدليل | 100 kpsi (= 0.69 Gpa) ، 1٪ |
لون الألياف والأنابيب
• درجة حرارة النقل/التخزين: -40°C إلى +70°C
كابلالمعلمات
|
النواة |
النواة/الأنبوب |
قطر FRP (mm) |
سمك الغطاء (ملم) |
قطر إجمالي تقريب (ملم) |
تقريباً. الوزن (كيلوغرام/كيلومتر) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
مدة التسليم
• الطول القياسي: 4000 متر؛ أطوال أخرى متوفرة أيضا.
