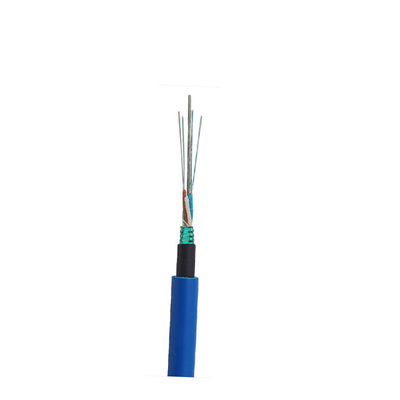

كابل ألياف بصرية للتعدين MGTSV مثبط للهب ومدرع
ميزات المنتج
أنبوب فضفاض عالي القوة مع حشو جل لحماية موثوقة للألياف
عضو قوة مركزي من سلك فولاذي لمتانة معززة
طبقة مدرعة PSP لمقاومة قوية للسحق والقوارض
حجب كامل للمياه في قلب الكابل لحماية ممتازة من الرطوبة
غلاف PVC أزرق مثبط للهب للاستخدام الآمن في بيئات التعدين
سيناريوهات التطبيق
أنظمة اتصالات التعدين تحت الأرض
شبكات الألياف البصرية لمناجم الآبار والأنفاق
تركيبات البيئات الصناعية القاسية
شبكات المراقبة تحت الأرض وقنوات السلامة
|
اسم العنصر
|
كابل ألياف بصرية MGTSV
|
|
مكان المنشأ
|
قوانغدونغ، الصين
|
|
رقم الموديل
|
MGTSV
|
|
اسم العلامة التجارية
|
JQ/ Jiqian/ تخصيص |
|
نوع الألياف
|
أحادي الوضع ITU-T G652D
|
|
عدد الألياف
|
2-288 نواة
|
|
عضو القوة
|
سلك فولاذي مركزي/FRP
|
|
مادة الغلاف
|
غلاف مثبط للهب
|
|
هيكل الكابل
|
أنبوب فضفاض مجدول
|
|
شهادة
|
ISO9001/CE/RoHS/CE
|
|
درجة حرارة التخزين
|
-40 درجة مئوية إلى +70 درجة مئوية
|
|
التطبيق
|
قناة/هوائي
|
الخصائص البصرية
| العناصر | الوحدة | المواصفات | |
| G652D | |||
| قطر مجال الوضع | 1310 نانومتر | ميكرومتر | 9.2±0.4 |
| 1550 نانومتر | ميكرومتر | 10.4±0.5 | |
| قطر الغلاف | ميكرومتر | 124.8±0.7 | |
| عدم استدارة الغلاف | ٪ | ≤0.7 | |
| خطأ تركيز النواة والغلاف | ميكرومتر | ≤0.5 | |
| قطر الطلاء | ميكرومتر | 245±1000/2000 | |
| عدم استدارة الطلاء | ٪ | ≤6.0 | |
| خطأ تركيز الغلاف والطلاء | ميكرومتر | ≤1750/3500 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل/كم | ≤0.36 |
| 1550 نانومتر | ديسيبل/كم | ≤0.22 | |
البيانات الفنية
| نوع الكابل |
الألياف العدد |
الأنابيب +الحشوات |
الكابل القطر مم |
الكابل الوزن كجم/كم |
قوة الشد طويل/قصير المدى N مقاومة السحق |
طويل /قصير المدى ن/100م نصف قطر الانحناء ثابت /ديناميكي مم |
MGTSV-2~6 2~60 5 |
|
12.2 |
156 | 1000/2000 | 500/1500 | 15D/30D | MGTSV-62~72 | التعبئة والتسليم | 1/2/3/4/5 كم في طبل خشبي واحد، |
| 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في طبل خشبي واحد، |
| 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في طبل خشبي واحد، |
| 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في طبل خشبي واحد، |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في طبل خشبي واحد، |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | صورة المنتج | التعبئة والتسليم | 1/2/3/4/5 كم في طبل خشبي واحد، |
أيام التسليم: 5-8 أيام عمل
الأسئلة الشائعة
– كابل ألياف بصرية للتعدين MGTSV1. ما هو استخدام كابل الألياف البصرية MGTSV؟
يستخدم بشكل أساسي في أنظمة اتصالات التعدين تحت الأرض والأنفاق وشبكات المراقبة الصناعية.2. هل الكابل مثبط للهب؟
نعم، يحتوي الكابل على غلاف خارجي من PVC مثبط للهب مصمم للاستخدام الآمن في بيئات التعدين.
3. هل الكابل محمي من الرطوبة؟
نعم، يتميز بأنابيب فضفاضة مملوءة بالجل ومواد حجب كاملة للمياه لمنع اختراق الرطوبة والماء.
4. هل الكابل مقاوم للتلف الميكانيكي؟
نعم، توفر طبقة PSP المدرعة وعضو القوة الفولاذي مقاومة قوية للسحق والصدمات.
5. ما هي أعداد الألياف المتاحة؟
تتوفر كابلات MGTSV في أعداد ألياف متعددة حسب متطلبات المشروع.
6. هل تدعمون تخصيص OEM؟
نعم، نقدم حلول OEM وحلول مخصصة بما في ذلك عدد الألياف وهيكل الكابل والتعبئة والتغليف.
