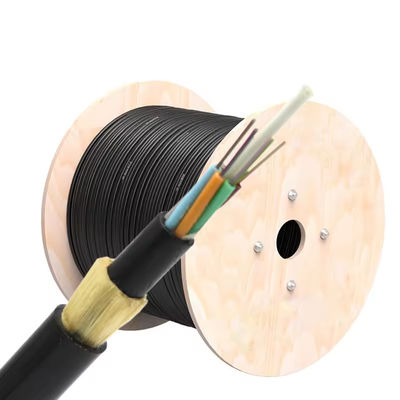

كابل ألياف بصرية ADSS مزدوج الغلاف 24 48 60 نواة خارجي هوائي ذاتي الدعم
ميزات المنتج

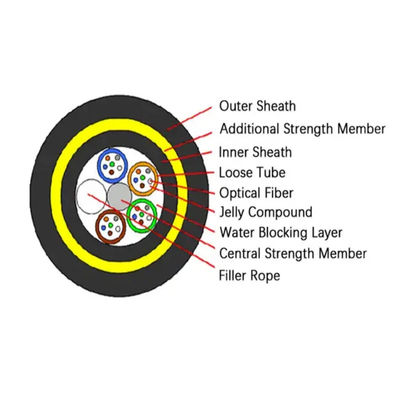

هيكل ADSS مزدوج الغلاف مع عضو قوة FRP
تصميم خفيف الوزن يقلل من حمل الرياح والجليد
تعزيز بخيوط الأراميد لقوة شد عالية
هيكل أنبوب فضفاض مقاوم للماء لحماية موثوقة للألياف
سيناريوهات التطبيق
تركيب هوائي لخطوط الطاقة وأعمدة الاتصالات
شبكات ألياف هوائية طويلة المدى (100-400 متر)
شبكات اتصالات العمود الفقري والوصول
بيئات خارجية قاسية وبيئات الجهد العالي
الخصائص البصرية
| العناصر | الوحدة | المواصفات | |
| G652D | |||
| قطر مجال الوضع | 1310 نانومتر | ميكرومتر | 9.2±0.4 |
| 1550 نانومتر | ميكرومتر | 10.4±0.5 | |
| قطر الغلاف | ميكرومتر | 124.8±0.7 | |
| عدم استدارة الغلاف | ٪ | ≤0.7 | |
| خطأ تركيز النواة والغلاف | ميكرومتر | ≤0.5 | |
| قطر الطلاء | ميكرومتر | 245±5 | |
| عدم استدارة الطلاء | ٪ | ≤6.0 | |
| خطأ تركيز الغلاف والطلاء | ميكرومتر | ≤36 | |
| طول موجة قطع الكابل | نانومتر | ≤1260 | |
| التوهين (الحد الأقصى) | 1310 نانومتر | ديسيبل/كم | ≤0.36 |
| 1550 نانومتر | ديسيبل/كم | ≤0.22 | |
البيانات الفنية
|
الامتداد: 100 متر |
نوع الكابل |
كابل ADSS مزدوج الغلاف 60 نواة |
|
هيكلي معلمة |
مكونات القوة المركزية: FRP |
القطر: 2.1 مم |
|
أنبوب فضفاض (معبأ بالجل) |
القطر الخارجي: 1.8 مم |
|
|
الغلاف الداخلي PE |
السماكة: 0.9 مم |
|
|
الغلاف الخارجي PE |
السماكة: 1.8 مم |
|
|
فني معلمة |
القطر الخارجي للكابل |
12.3 مم |
|
مساحة المقطع العرضي للكابل |
95.03 مم2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
150 كجم/كم |
|
|
قوة الشد المقدرة (RTS) |
10 كيلو نيوتن |
|
|
الحد الأدنى للتوتر المسموح به (MAT) |
4 كيلو نيوتن |
|
|
EDS |
3.2 كيلو نيوتن |
|
|
معامل المرونة |
12.1 كيلو نيوتن/مم2 |
|
|
معامل التمدد الحراري |
1.9 × 10⁻⁶ / درجة مئويةمقاومة السحق |
|
|
طويل الأمد: 1100 نيوتن/100 مم |
قصير الأمد: 2200 نيوتن/100 مم |
|
|
نصف قطر الانحناء المسموح به |
||
|
طويل الأمد (أثناء التشغيل) 220 مم |
قصير الأمد (أثناء التركيب) 360 مم |
|
|
هيكل ومواصفات فنية ADSS-DJ (امتداد 50-500 متر) |
القطر الخارجي المرجعي
|
(مم) الوزن المرجعي (كجم/كم) |
أقصى شد تشغيل يومي موصى به (كيلو نيوتن) |
أقصى شد تشغيل مسموح به مساحة المقطع العرضي (kN/mm2) قوة الكسر |
(كيلو نيوتن) عضو القوة مساحة المقطع العرضي (kN/mm2) معامل المرونة مساحة المقطع العرضي (kNmm2)[ |
التمدد الحراري المعامل (X10-6/K)امتداد مناسب متر |
ABICP PE AT 12.5 |
125 136 1.5 4 |
10 4.6 7.6 1.8 |
160 100 140 |
||||
|
100 |
13.0 |
|
||||||||||
|
132 |
142 |
2.25 |
300 |
15 |
30 |
8.3 |
9.45 |
230 |
150 |
13.3 |
150 |
13.3 |
|
137 |
148 |
3.0 |
8 |
20 |
45 |
9.45 |
1.3 |
300 |
200 |
13.6 |
13.8 |
13.6 |
|
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
13.8 |
250 |
13.8 |
|
0.6 |
159 |
4.5 |
12 |
30 |
14.3 |
164 |
1.0 |
420 |
280 |
14.5 |
280 |
14.5 |
|
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
14.9 |
320 |
14.9 |
|
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
15.1 |
عرض المنتج |
15.1 |
|
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
15.5 |
460 |
15.5 |
|
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
عرض المنتج |
510 |
عرض المنتج |
|
التطبيق |
مناسب لطريقة التركيب الهوائي |
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ +70 درجة مئوية |
تفاصيل العبوة |
أسطوانة خشبية للتصدير، الطول القياسي للشحن للكابل سيكون 1-4 كم. |
طول آخر متاح إذا طلبه المشتري. |
ملاحظة: عادة ما نرفق تقرير الاختبار فقط على العبوة، ولكن طلبك متاح أيضًا. |
على سبيل المثال: |
أ. اسم الشركة |
د. طول الكابل |
ج. نوع الألياف |
د. طول الكابل |
أسئلة وأجوبة - كابل ألياف بصرية ADSS مزدوج الغلاف 60 نواة |
س 1: ما هو الاستخدام الرئيسي لكابل ADSS هذا؟
ج: تم تصميمه للتركيب الهوائي على أعمدة الطاقة وأبراج الاتصالات للاتصالات الخارجية بعيدة المدى.
س 2: ما هو طول الامتداد النموذجي؟
ج: يدعم الكابل أطوال امتداد تبلغ 100 متر، 200 متر، 300 متر، وتصل إلى 400 متر حسب ظروف التركيب.
س 3: هل يتطلب الكابل إيقاف تشغيل الطاقة أثناء التركيب؟
ج: نعم، نحن ندعم تخصيص OEM بما في ذلك طول الكابل والتعبئة وطباعة الشعار.
