توريد المصنع في الهواء الطلق ذاتية الدعم في الهواء الطلق إعلانات Fibra Optica 12 Core 24 Core Span 100m Adss كابل الألياف البصرية

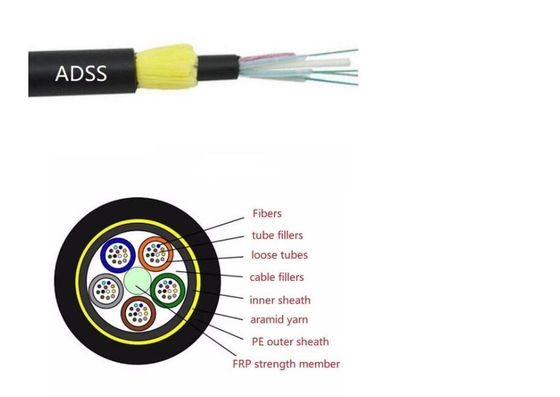

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.
تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.تصميم أنبوب فضفاض ، عضو قوة مركزي غير معدني ، نواة SZ ممتلئة بالهلام ، عضو قوة مساعد اليام الأراميد ، غلاف PE خارجي (غلاف مضاد للتتبع يستخدم للجهود فوق 110 كيلو فولت)
سمات
• يمكن تركيبها دون انقطاع التيار الكهربائي
• خفة الوزن وصغر قطر الكابل ، مما يقلل من تأثير الجليد والرياح والحمل على البرج والدعم
• مدى كبير ، أقصى مدى يزيد عن 1000 متر
• لها خصائص شد ممتازة وخصائص درجة الحرارة
• العمر المتوقع 30 سنة
الهيكل والمواصفات الفنية ADSS-SJ (50-150 م)
| المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
Rec.ديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة الخضوع ل (كيلو نيوتن) |
الخضوع ل عضو CSA (مم 2) |
معامل (kN / مم 2) |
الحرارة توسع معامل في الرياضيات او درجة (x10- 6 / ك) |
فترة مناسبة متر |
||||
| سترة PE | AT سترة | أ | ب | ج | د | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
الهيكل والمواصفات الفنية ADSS-DJ (50-750M)
| المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
Rec.ديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة الخضوع ل (كيلو نيوتن) |
الخضوع ل عضو CSA (مم 2) |
معامل (kN / مم 2) |
الحرارة توسع معامل في الرياضيات او درجة (x10- 6 / ك) |
فترة مناسبة متر |
||||
| سترة PE | AT سترة | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
خاصية بصرية
|
نوع الألياف |
توهين (+ 20 ℃) |
عرض النطاق |
الفتحة العددية |
الطول الموجي لقطع الكابلات الضوئية |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
|||
| ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | - | ≤1260 نانومتر |
| ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | - | ≤1450 نانومتر |
| 50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | 0.200 ± 0.015 NA | - |
| 62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | 0.275 ± 0.015 غير متاح | - |
التطبيق: الدعم الذاتي النفقات العامة
