تصميم الدليلكتريك الكامل للدعم الذاتي
أداء ميكانيكي ودرجة حرارة قوية
أنبوب فضفاض مقاوم للهيدروليز
100 ٪ من القلب المملوء لحجب المياه
من الخيط الأراميد للتعزيز من أجل قوة سحب عالية
المقاومة الممتازة للصدع والمرونة
عضو قوة مركزية FRP
المنشأة الجوية (ADSS)
خطوط الاتصالات الجوية الطويلة
اتصالات خطوط الكهرباء التي لا تسمح بها المكونات المعدنية
نطاق الحرارة:-40°C ~ +70°C
الخصائص البصرية
| البنود | الوحدة | المواصفات | |
| G652D | |||
| قطر الحقل في الوضع | 1310nm | أمم | 9.2±0.4 |
| 1550nm | أمم | 10.4±0.5 | |
| قطر الغطاء | أمم | 124.8±0.7 | |
| الغطاء غير الدائري | % | ≤0.7 | |
| خطأ تركيزية الغطاء الأساسي | أمم | ≤0.5 | |
| قطر الطلاء | أمم | 245±5 | |
| الغلاف غير الدائري | % | ≤6.0 | |
| خطأ تركيزية الغطاء | أمم | ≤12 | |
| طول موجة قطع الكابل | nm | acc≤1260 | |
| التخفيف ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
البيانات التقنية
|
مدى: 100 متر |
تحت 110kv |
24نواة |
|

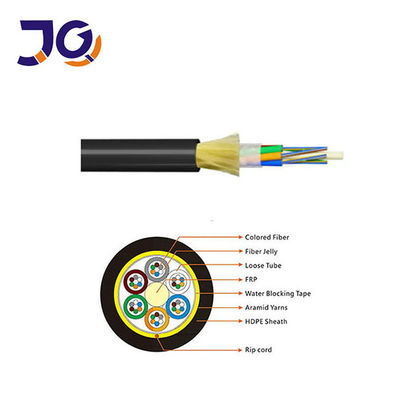

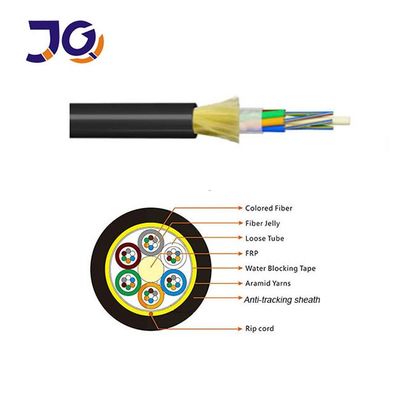

الهيكلية المعلم |
مكونات القوة المركزية: FRP |
قطر: 1.5 ملم |
|
أنبوب فضفاض (ملئ بالجيلي) |
القطر الخارجي:1.8ملم |
|
|
الغطاء الداخلي PE |
سمك: 0.9 ملم |
|
|
الغطاء الخارجي PE |
سمك:1.8ملم |
|
|
التقنية المعلم |
القطر الخارجي للكابل |
10.0 ملم |
|
مساحة القسم العرضي للكابل |
95.03 ملم2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
85kg/km |
|
|
المقاومة الشعبية للشد (RTS) |
10 kn |
|
|
الحد الأدنى للجهد المسموح به ((MAT)) |
4kn |
|
|
إد.إس. |
3.2kn |
|
|
نموذج يونغ |
7.8 kn/mm2 |
|
|
معامل التوسع الحراري |
1.810-6/°C |
|
|
مقاومة الكروس |
على المدى الطويل: 100 ن/100 ملم |
|
|
قصيرة المدى:2200 ن/100 ملم |
||
|
نصف قطر الانحناء |
الطول الأمد (عند التشغيل) 220 ملم |
|
|
فترة قصيرة (عند وضع) 360 مم |
كابل الألياف الضوئية ADSS 4-144
|
الألياف العد |
الهيكل |
الألياف لكل أنبوب |
أنبوب فضفاض قطرها (ملم) |
قطر CSM /قطر المنصة ((ملم) |
سمك اسمي من السترة الخارجية ((ملم) |
قطر الكابل (ملم) |
كابل الوزن (kg/km) |
| 4 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/64 | 1.7 | 15.5±0.5 | 185 |
تفاصيل الحزمة
| نوع الكابل | طبل | ||||
| الطول (ملم) | عرض (ملم) | القطر الداخلي (ملم) |
الطول (كيلومتر) |
نوع الطبول | |
| إد.إس.إس-4 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-6 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس.إس-8 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-12 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-24 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-36 | 900 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-48 | 950 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-72 | 950 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-96 | 1000 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
| إد.إس.إس-144 | 1200 | 760 | 500 | 2 | طبل خشبي من الخشب المقارن |
