كابل متعدد الوسائط / أحادي الوسائط في الهواء الطلق 4 8 12 24 48 كابل الألياف الضوئية ADSS الأساسي
اتصل شخص : JQ CABLE
رقم الهاتف : +8618122383351
ال WhatsApp : +8618122383351
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 | رقم الموديل: | ADSS-24B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | وضع واحد أو وضع متعدد | نوع: | الكابلات البصرية في الهواء الجوي |
|---|---|---|---|
| عدد الألياف: | 2-144 كور | اللون: | أسود ، حسب الطلب |
| الطول: | 2 كم أو طول مخصص | مادة السترة: | PE |
| اسم: | كابل الألياف الضوئية ADSS | عضو القوة: | FRP |
| تطبيق: | جوي | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
| إبراز: | كبل الألياف البصرية متعدد الأوضاع ذو 24 نواة من Adss,كابل الألياف البصرية متعدد الأوضاع متعدد الأوضاع Kevlar Yarn,كابل الألياف البصرية متعدد الأوضاع الخارجي Kevlar Yarn |
||
منتوج وصف

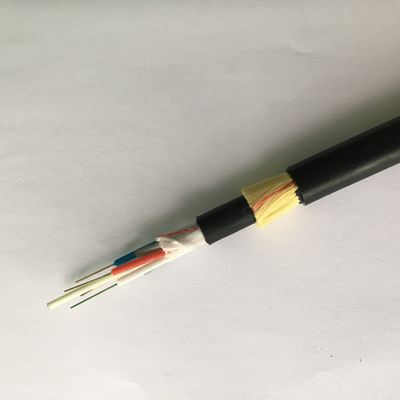

كبل Adss Kevlar Yarn 100m Span 24 Core Single Multi Mode في الهواء الطلق كابل الألياف البصرية

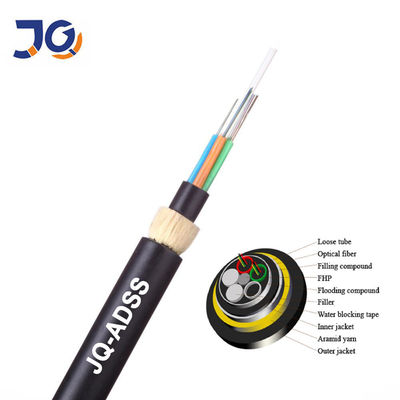

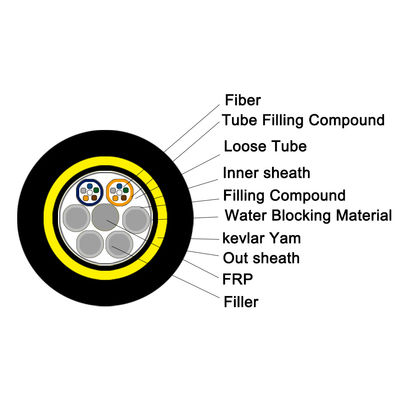

كابل ADSS هو أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرون ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
المميزات
1.أداء ميكانيكي ودرجة حرارة جيدة
2. أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
3.مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
4-مقاومة الصدمات والمرونة
5 يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء:
6.Single البلاستيك المقوى بالألياف كعضو القوة المركزية
7.Loose أنبوب ملء مجمع
8.100٪ حشو لب الكابل
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
معلومات تقنية
|
المدى: 100 م |
تحت 110 كيلو فولت |
24 كور |
|
الهيكلي معامل |
مكونات القوة المركزية: FRP |
القطر: 1.5 مم |
|
أنبوب فضفاض (محشو بالهلام) |
القطر الخارجي: 1.8 مم |
|
|
غمد داخلي PE |
السماكة: 0.9 مم |
|
|
غلاف خارجي PE |
السماكة: 1.8 ملم |
|
|
تقني معامل |
القطر الخارجي للكابل |
11 ملم |
|
منطقة المقطع العرضي للكابل |
95.03 ملم 2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
95 كجم / كم |
|
|
قوة الشد المقدرة (RTS) |
10 كونا كرواتية |
|
|
الحد الأدنى المسموح به للتوتر (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
معامل يونج |
7.8 كيلو نيوتن / مم 2 |
|
|
معامل التمدد الحراري |
1.810-6 /درجة مئوية |
|
|
المقاومة الصليبية |
المدى الطويل: 1100 ن / 100 مم |
|
|
المدى القصير: 2200 ن / 100 مم |
||
|
نصف قطر عازمة الإذن |
طويل المدى (عند الجري) 220 مم |
|
|
قصير المدى (عند التمديد) 360 ملم |
تطبيق
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
تفاصيل الحزمة
أ اسم الشركة
الوزن الإجمالي / الصافي
جيم نوع الألياف
طول الكابل
