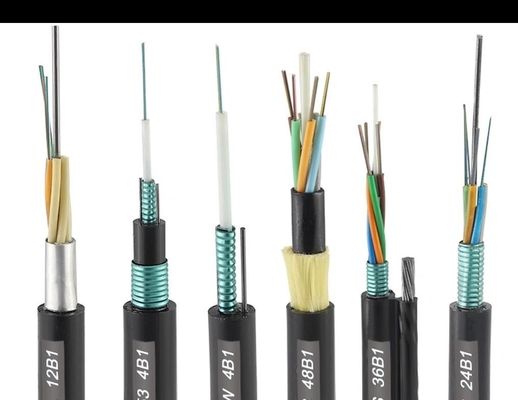

يزود المصنع مباشرة كابل الألياف البصرية الخارجي GYXTW ، GYTA ، GYTS ، ADSS ، GYFTY ، GYFXTY ، GYTC8S ...
وصف المنتج
يتم وضع الألياف مقاس 250 ميكرومتر في أنبوب فضفاض مصنوع من بلاستيك عالي الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنبوب ملفوف بطبقة PSP طوليا.بين PSP والمواد المانعة للتسرب من الأنبوب السائب يتم تطبيقها للحفاظ على الكبل مضغوطًا ومقاوم للماء.يتم وضع اثنين من الأسلاك الفولاذية المتوازية على جانبي الشريط الفولاذي.يتم وضع الأسلاك الفولاذية المتوازية على الشريط الجانبي.تم استكمال الكابل بغلاف بولي إيثيلين (PE).
سمات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
مقاومة السحق والمرونة
PSP يعزز مقاومة الرطوبة
يضمن سلكان فولاذيان متوازيان قوة الشد
قطر صغير وخفيف الوزن وتركيب ودود
لديه خصائص ميكانيكية جيدة وخصائص درجة الحرارة.
مادة الأنبوب الفضفاض نفسها لديها مقاومة جيدة للماء وقوة عالية.
يتم تعبئة الأنبوب بشحم خاص لحماية الألياف.
يمنع هيكل الكابلات المدمجة المصمم خصيصًا الغلاف من التراجع.
سترة PE لديها مقاومة ممتازة للأشعة فوق البنفسجية ،ضمان الأداء المقاوم للماء للكابل.
قلب مركز سلك واحد.الأنبوب السائب مملوء بمركب خاص مقاوم للماء.
ملء لب كامل.شريط الألمنيوم المطلي بالبلاستيك (APL) حاجز الرطوبة
تطبيق
تستخدم لتطبيقات مجاري الهواء أو الهواء.
مناسب للتركيب للاتصالات الطويلة والشبكات المحلية
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
المعايير الفنية
كابل الألياف الضوئية لأنبوب الوحدة
| الأساسية عدد |
كابل القطر (مم) |
وزن الكابل كجم / كم) |
قوة الشد قصيرة طويلة مصطلح (ن) |
مقاومة السحق قصيرة طويلة مصطلح (N / 100mm) |
الانحناء نصف قطر ثابت / ديناميكي |
| 2 ~ 12 | 8 | 78 | 1000/3000 | 1000/3000 | 10 د / 20 د |
| 14 ~ 24 | 9.5 | 90 | 1000/3000 | 1000/3000 | 10 د / 20 د |
كابل الألياف البصرية ذو الأنبوب الفضفاض المجدول
|
عدد الألياف (النواة) |
خارج غمد قطر الدائرة (مم) |
وزن (كجم / كم) |
الحد الأدنى للشد المسموح به قوة (N) |
سحق الحد الأدنى المسموح به تحميل (N / 100m) |
دقيقة.نصف قطر الانحناء (مم) |
متكافئ درجة الحرارة (ج) |
|||
|
المدى القصير |
طويل الأمد |
المدى القصير |
طويل الأمد |
المدى القصير |
طويل الأمد |
|
|||
|
24 |
10.5 |
105 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
|
36 |
10.5 |
105 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
|
42 |
10.5 |
105 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
|
48 |
12.0 |
150 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 + 60 |
|
60 |
12.0 |
150 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
|
72 |
12.0 |
150 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
|
96 |
12.5 |
165 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
|
144 |
14.0 |
180 |
1500 |
600 |
1000 |
300 |
20 د |
10 د |
-40 ~ + 60 |
