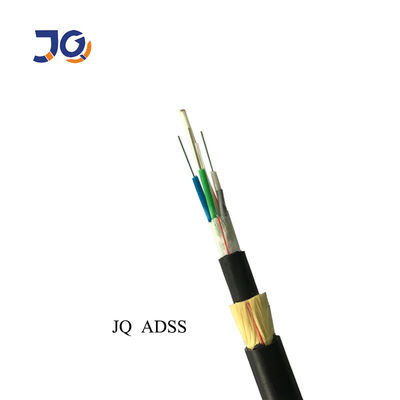

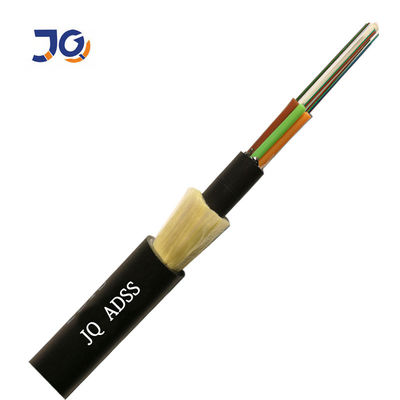

أكابل DSS هو أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرون ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب حشو مقاوم للماء.
الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغمد داخلي رفيع من البولي ايثيلين.بعد تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مضاد للتتبع).
التطبيقات:
تستخدم على نطاق واسع في الدعم الذاتي الجوي / النفقات العامة.
ميزات:
يمكن تركيبه دون انقطاع التيار الكهربائي.
أداء ميكانيكي ممتاز.
أداء جيد لقوة الشد ودرجة الحرارة.
الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد / الرياح ، وكذلك الحمل على الأبراج
و backprops.
عمر طويل يمتد لأكثر من 30 عامًا.
معلمات الكابل:
| نموذج رقم: | ADSS |
| عدد الألياف | 2-144 هيلوس |
| نوع الألياف | SM G652D |
| عضو مركزي سترانجث | FRP |
| أنبوب فضفاض | PBT |
| نوع مركب التعبئة | هلام |
| نظام حجب المياه | شريط مانع للماء |
| عضو القوة | خيوط كيفلر |
| غمد داخلي | PE |
| الغلاف الخارجي | PE / AT |
| التطبيق | النفقات العامة ؛ ارييل للاتصالات |
أداء الألياف الضوئية
| نوع الألياف | G.652D ، 125.0 + -1.0 ميكرومتر |
| وضع قطر المجال | 9.2 + -0.2 ميكرومتر عند 1310 نانومتر |
| قطر الكسوة | 125 + -1 ميكرومتر |
| تكسية غير دائرية | <= 1٪ |
| قطر الطلاء | 245 + -10 ميكرومتر |
| معامل التوهين | <= 0.38 ديسيبل / كم عند 1310 نانومتر ، <= 0.22 ديسيبل / كم عند 1550 نانومتر |
| تشتت لوني | <= 3.5ps / nm / km at1285-1330nm ، <= 18ps / nm / km عند 1550nm |
| الطول الموجي صفر Disperson | 1300-1322 نانومتر |
| معامل PMD | <= 0.2ps / km |
التعبئة:
يجب لف كل طول من الكابلات على أسطوانة خشبية مدخنة مناسبة للشحن لمسافات طويلة.
مغطاة بورقة عازلة بلاستيكية.
مختومة بقضبان خشبية قوية.
سيتم حجز متر واحد على الأقل من الطرف الداخلي للكابل للاختبار.
ميزات:
يمكن تركيبه دون انقطاع التيار الكهربائي.
أداء ميكانيكي ممتاز.
أداء جيد لقوة الشد ودرجة الحرارة.
الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد / الرياح ، وكذلك الحمل على الأبراج
و backprops.
عمر طويل يمتد لأكثر من 30 عامًا.
