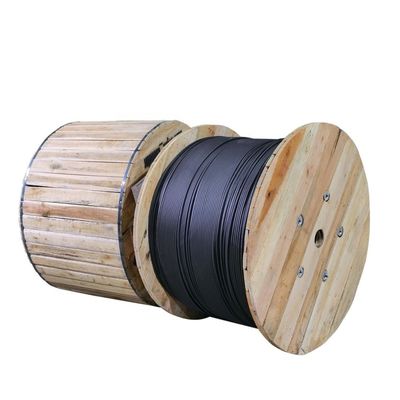

شريط فولاذي مقاوم للرطوبة من GYTS مدرع 12 24748 72 كابل ألياف ضوئية خارجي خارجي
تم تصميم كابلات الألياف البصرية ذات الأنبوب الواسع المدرع GYTS / كابلات الألياف الضوئية أحادية الدرع لتوفير ألياف عالية
يتمتع بالمرونة والتنوع المطلوبين للتركيبات الأكثر تطلبًا اليوم ، بما في ذلك مجاري الهواء و
قناة تحت الأرض.
سمات:
1. ما يصل إلى 288 ألياف.
2.بنية فضفاضة مليئة بالهلام من أجل حماية فائقة للألياف.
3. درع الشريط الفولاذي المموج لحماية الكابل من التلف الميكانيكي.
4.UV وتصميم مقاوم للماء.
تطبيق:
البيني الصوت أو اتصالات البيانات العمود الفقري. مثبت في مجرى ، تحت الأرض.
الخصائص البصرية:

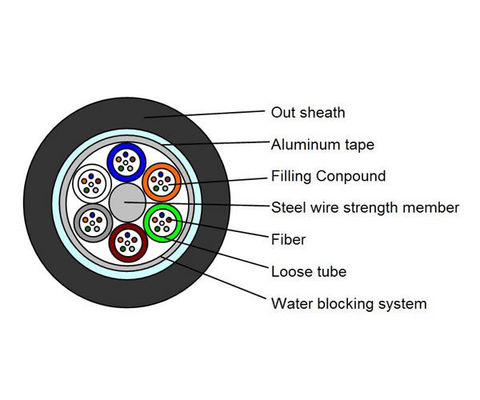

الهيكل والمواصفات الفنية:
|
الأساسية عدد |
اسمى، صورى شكلى، بالاسم فقط قطر الدائرة (مم) |
اسمى، صورى شكلى، بالاسم فقط وزن (كجم / كم) |
ماكس الألياف لكل أنبوب | الحد الأقصى لعدد (الأنابيب + الحشو) |
حمل الشد المسموح به (ن) |
مقاومة السحق المسموح بها (N / 100mm) | ||
| المدى القصير | طويل الأمد | المدى القصير | طويل الأمد | |||||
| 2 ~ 36 | 10.7 | 132 | 6 | 6 | 1500 | 600 | 1000 | 300 |
| 38 ~ 72 | 12.0 | 165 | 12 | 6 | 1500 | 600 | 1000 | 300 |
| 74 ~ 96 | 13.8 | 204 | 12 | 8 | 2000 | 600 | 1000 | 300 |
| 98 ~ 120 | 15.3 | 240 | 12 | 10 | 2000 | 600 | 1000 | 300 |
| 122 ~ 144 | 17.0 | 284 | 12 | 12 | 2500 | 600 | 1000 | 300 |
| 146 ~ 216 | 17.1 | 285 | 12 | 18 (طبقتان) | 2500 | 600 | 1000 | 300 |
| 218 ~ 288 | 19.5 | 350 | 12 | 24 (طبقتان) | 3000 | 600 | 1000 | 300 |
ملاحظة: يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بأفراد المبيعات لدينا
لمزيد من المعلومات التفصيلية.
نحن ننتج ونختبر الكابلات التي تتوافق مع المعايير التالية:
| الأداء الميكانيكي | |
| أقصى أداء للشد | IEC 60794–1-2-E |
| الأعلى.عملية التوتر | IEC 60794–1-2-E1 |
| اختبار السحق | IEC 6079 –1-2-E3 |
| اختبار التأثير | IEC 60794–1-2-E4 |
| الانحناء المتكرر | IEC 60794–1-2-E6 |
| اختبار الالتواء | IEC 60794–1-2-E7 |
| ثني الكابل | IEC 60794–1-2-E11A |
| معامل التوهين | ITU-T G.652 |
| الاختبار الهيكلي | IEC-60793-1-20 |
| الأداء البيئي | |
| ركوب الدراجات في درجة الحرارة | IEC 60794–1-2-F1 |
| اختراق المياه | IEC 60794–1–2-F5B |
| تدفق مجمع الإيداع | IEC 60794-1-E14 |
