كابل متعدد الوسائط / أحادي الوسائط في الهواء الطلق 4 8 12 24 48 كابل الألياف الضوئية ADSS الأساسي
اتصل شخص : JQ CABLE
رقم الهاتف : +8618122383351
ال WhatsApp : +8618122383351
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE FCC | رقم الموديل: | ADSS-48B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | وضع واحد أو وضع متعدد | اللون: | أسود ، حسب الطلب |
|---|---|---|---|
| الطول: | 2 كم أو طول مخصص | مادة السترة: | PE |
| اسم: | كابل الألياف الضوئية ADSS | عضو القوة: | FRP |
| تطبيق: | جوي | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
| اكتب: | ADSS ، نوع SZ الذين تقطعت بهم السبل | ||
| إبراز: | كابل الألياف البصرية PE ADSS,كابل الألياف البصرية OEM ADSS |
||
منتوج وصف
كابل الألياف البصرية ADSS-DJ ذو 48 نواة

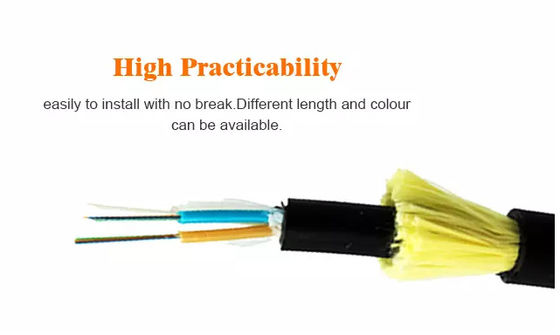

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.الأنابيب مملوءة بمركب تعبئة مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
سمات
* البلاستيك المقوى بالألياف الأحادية كعضو مركزي القوة ، مجمع تعبئة الأنبوب الفضفاض
* يمكن تركيبها دون انقطاع التيار الكهربائي
* الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية
* تمتد أطوال كبيرة 100 م / 200 م / 300 م / 400 م
* أداء جيد لقوة الشد ودرجة الحرارة
* عمر التصميم 30 عامًا ، يضمن مركب تعبئة الأنبوب الخاص حماية حرجة للألياف.
* العبوة: 2 ~ 4 كيلومتر / برميل خشبي للتصدير
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
معلومات تقنية
|
المدى: 100 م |
نوع الكابل |
48 نواة مزدوجة سترة ADSS |
|
الهيكلي معامل |
مكونات القوة المركزية: FRP |
القطر: 2.1 مم |
|
أنبوب فضفاض (محشو بالهلام) |
القطر الخارجي: 1.8 مم |
|
|
غمد داخلي PE |
السماكة: 0.9 مم |
|
|
غلاف خارجي PE |
السماكة: 1.8 ملم |
|
|
اصطلاحي معامل |
القطر الخارجي للكابل |
12.5 ملم |
|
منطقة المقطع العرضي للكابل |
95.03 ملم 2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
135 كجم / كم |
|
|
قوة الشد المقدرة (RTS) |
10 كونا كرواتية |
|
|
الحد الأدنى المسموح به للتوتر (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
المعامل الإلكتروني |
12.1 عقدة / مم 2 |
|
|
معامل التمدد الحراري |
1.9 10-6 /درجة مئوية |
|
|
المقاومة الصليبية |
المدى الطويل: 1100 ن / 100 مم |
|
|
المدى القصير: 2200 ن / 100 مم |
||
|
نصف قطر عازمة الإذن |
طويل المدى (عند الجري) 220 مم |
|
|
قصير المدى (عند التمديد) 360 ملم |
الهيكل والمواصفات الفنية ADSS-DJ (امتداد 50-500 م)
|
المرجع الخارجي قطر الدائرة (مم) |
المرجع الوزن كجم / كم) |
Rec.DailyMax. عمل التوتر (كيلو نيوتن) |
الأعلى مسموح به عمل توتر [كن) |
فترة راحة سالقوة (كيلو نيوتن) |
قوة عضو CSA. (kN / مم 2) |
معامل مرونة CSA kNmm2) [ |
حرارة توسع معامل في الرياضيات او درجة (X10-6 / ك) |
مناسب متر ABICP |
||||
|
PE |
في |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
| 60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
عرض المنتج
تطبيق
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
تفاصيل الحزمة
أ اسم الشركة
الوزن الإجمالي / الصافي
جيم نوع الألياف
طول الكابل
