كابل الألياف البصرية ADSS ذو الوضع الأحادي ذو 24 نواة للهوائي الخارجي

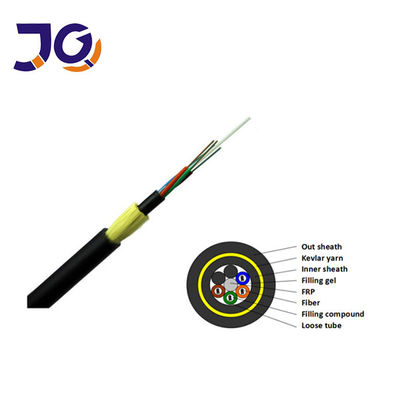

يعتمد الكبل البصري ADSS على هيكل مجدول من أنبوب فضفاض.الألياف الضوئية 250 ميكرون مغلفة في أنبوب فضفاض مصنوع من مادة ذات معامل عالي ،
والأنبوب السائب مملوء بمركب مقاوم للماء.يتم لف الأنبوب السائب (وحبل التعبئة) حول قلب التعزيز المركزي غير المعدني (FRP) لتشكيل قلب كابل مضغوط ، وتمتلئ الفجوات الموجودة في قلب الكابل بشحم مانع للماء.يتم بثق قلب الكابل إلى غلاف داخلي من البولي إيثيلين (PE) ، ثم تقطعت به السبل لتقوية ألياف الأراميد ، وأخيراً يتم استكماله بالبولي إيثيلين (PE)
يأخذ تصميم الكبل البصري ADSS في الاعتبار الوضع الفعلي لخطوط الطاقة وهو مناسب لمستويات مختلفة من خطوط نقل الطاقة عالية الجهد.بالنسبة لخطوط الطاقة 10kV و 35kV ، يمكن استخدام غمد البولي إيثيلين (PE) ؛بالنسبة لخطوط الطاقة 110 كيلو فولت و 220 كيلو فولت ، يجب تحديد نقطة تعليق الكابلات عن طريق حساب توزيع شدة المجال الكهربائي ويجب استخدام الغلاف الخارجي للتتبع الكهربائي (AT).في الوقت نفسه ، تم تصميم كمية ألياف الأراميد وعملية التجديل المثالية بعناية لتلبي متطلبات تطبيق الفواصل المختلفة.
سمات
الهيكل والمواصفات الفنية ADSS-SJ (50-150 م)
| المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
Rec.ديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة قوة (كيلو نيوتن) |
قوة عضو CSA (مم 2) |
معامل (kN / مم 2) |
حرارة توسع معامل في الرياضيات او درجة (x10- 6 / ك) |
فترة مناسبة متر |
||||
| سترة PE | AT سترة | أ | ب | ج | د | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
الهيكل والمواصفات الفنية ADSS-DJ (50-750M)
| المرجع.الخارجي قطر الدائرة (مم) |
المرجع.وزن (كجم / كم) |
Rec.ديلي ماكس. (كيلو نيوتن) |
الحد الأقصى المسموح به توتر العمل (كيلو نيوتن) |
فترة راحة قوة (كيلو نيوتن) |
قوة عضو CSA (مم 2) |
معامل (kN / مم 2) |
حرارة توسع معامل في الرياضيات او درجة (x10- 6 / ك) |
فترة مناسبة متر |
||||
| سترة PE | AT سترة | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
الخصائص البصرية
|
نوع الألياف |
توهين (+ 20 ℃) |
عرض النطاق |
الفتحة العددية |
الطول الموجي لقطع الكابلات الضوئية |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300 نانومتر |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300 نانومتر |
|||
| ع 652 | - | - | ≤0.36 ديسيبل / كم | ≤0.22dB / كم | - | - | - | ≤1260 نانومتر |
| ع 655 | - | - | ≤0.40 ديسيبل / كم | ≤0.23 ديسيبل / كم | - | - | - | ≤1450 نانومتر |
| 50/125 ميكرون | ≤3.3 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥500 ميجا هرتز · كم | ≥500 ميجا هرتز · كم | 0.200 ± 0.015 NA | - |
| 62.5 / 125 ميكرون | ≤3.5 ديسيبل / كم | ≤1.2 ديسيبل / كم | - | - | ≥200MHz · كم | ≥500 ميجا هرتز · كم | 0.275 ± 0.015 غير متاح | - |
التطبيق: الدعم الذاتي النفقات العامة
