كابل الألياف البصرية ذاتي الدعم للهواء الخارجي رباعي النواة GYXTC8S

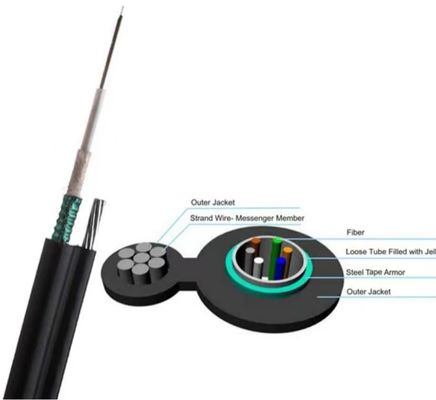

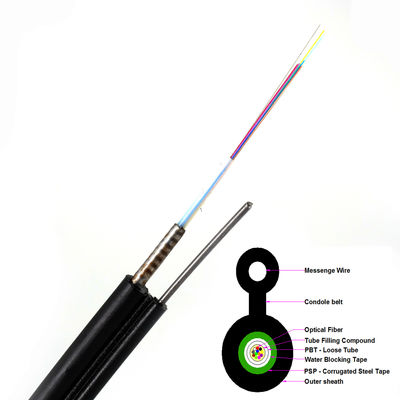

الألياف ، 250 ميكرومتر ، موضوعة في أنبوب فضفاض مصنوع من البلاستيك ذو معامل عالي.تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.يقع سلك فولاذي في وسط القلب كعضو قوة معدنية.الأنابيب (والحشوات) ملتصقة حول عضو القوة في قلب كابل مدمج ودائري.يتم تطبيق الفولاذ المموج حول قلب الكابل ، والذي يتم ملؤه بمركب التعبئة لحمايته من دخول الماء.يرافق هذا الجزء من الكابلات2 مم / 3 مم أسلاك فولاذية أو أسلاك فولاذية مجدولة ، حيث يتم استكمال الجزء الداعم بغلاف بولي إيثيلين (PE) ليكون هيكل الشكل 8.
سمات
1 ، قوة الشد العالية للأسلاك المجدولة تلبي متطلبات الدعم الذاتي وتقليل تكلفة التركيب
2 ، أداء ميكانيكي ودرجة حرارة جيدة
3 ، أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
4 ، مجمع تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
5 ، يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء:
- تستخدم الأسلاك الفولاذية كعضو قوة مركزية
- مجمع تعبئة أنبوب فضفاض
- 100٪ حشوة أساسية للكابل
- تعزيز PSP مقاوم للرطوبة
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
المعايير الفنية
|
الأساسية
النوى |
كابل
القطر (مم)
|
كابل
الوزن الصافي
(كجم / كم) |
دقيقة.الانحناء الشعاع
(مم)
|
دقيقة.قوة الشد
(N / 100mm)
|
دقيقة.ضغط السحق
(N / 100mm)
|
|||
|
حالة ثابتة
|
دولة ديناميكية
|
المدى القصير
|
طويل الأمد
|
المدى القصير
|
طويل الأمد
|
|||
|
2-12
|
7.6x14.5
|
120
|
120
|
240
|
3000
|
1000
|
1000
|
300
|
|
16-24
|
8.2x15.1
|
130
|
130
|
260
|
3000
|
1000
|
1000
|
300
|
|
درجة حرارة التشغيل
|
-40 - +70 درجة
|
|||||||

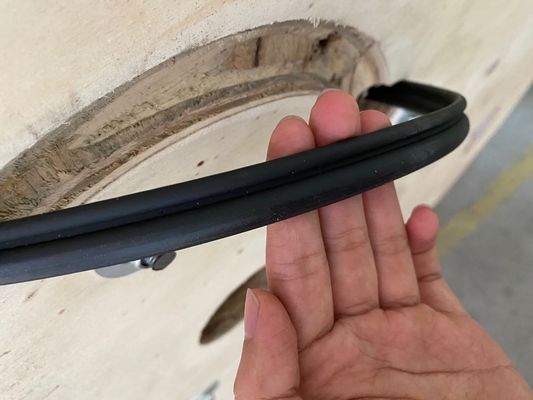

معرض الصور
التعبئة &توصيل
التعليمات
1.هل أنت الصانع الحقيقي؟
نعم.نحن المصنع الحقيقي بتاريخ 10 سنوات.
2. يمكنك قبول طلب صغير؟
نعم ، يتوفر طلب صغير. نحن ندعم مشروعًا جديدًا لعملائنا كما نعلم أن العمل دائمًا من أمر صغير.
3.ما هي فترة الضمان الخاصة بك؟
25 سنة لكابلات الألياف الضوئية
4.ما هو وقت التسليم؟
عادة في غضون 3-5 أيام عمل
5.ماذا عن طاقتك الإنتاجية السنوية؟
كابل الألياف البصرية الخارجي / الداخلي ، إنتاجنا السنوي هو 6،000،000 كم ؛
كابل FTTH / FTTX / FTTA ، يبلغ 6،000،000 كيلومتر في السنة ؛
سلك التصحيح / أسلاك التوصيل المصنوعة ، هو 12.400.000 قطعة في السنة.
6. يمكنك توفير منتجات مخصصة والشعار؟
-نعم.نحن توريد خدمة OEM و ODM.يمكنك أن ترسل لنا الرسم الخاص بك.
