كابل متعدد الوسائط / أحادي الوسائط في الهواء الطلق 4 8 12 24 48 كابل الألياف الضوئية ADSS الأساسي
اتصل شخص : JQ CABLE
رقم الهاتف : +8618122383351
ال WhatsApp : +8618122383351
| الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
|---|---|---|---|
| وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض : | 4500 كم شهريا |
| مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
|---|---|---|---|
| إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | ADSS-24B1 |
|
معلومات تفصيلية |
|||
| نوع الألياف: | YOFC أو Fiberhome حسب الطلب | عدد الألياف: | 4-144 كور |
|---|---|---|---|
| اللون: | أسود ، حسب الطلب | الطول: | 2 كم أو طول مخصص |
| مادة السترة: | PE أو AT | اسم: | كابل الألياف الضوئية ADSS |
| عضو القوة: | عضو القوة المركزية FRP | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
| امتداد: | 50/100/200/300/400 م | التركيب: | دعم ذاتي جوي |
| إبراز: | كابل الألياف البصرية ADSS 100 متر,كابل الألياف البصرية SDOC ADSS |
||
منتوج وصف
كبل الاتصالات 24 Core AT / PE ADSS كابل الألياف البصرية
جميع كبلات الألياف البصرية ADSS ذات 24 نواة ذات دعم عازل مع امتداد 100 متر
وصف المنتج

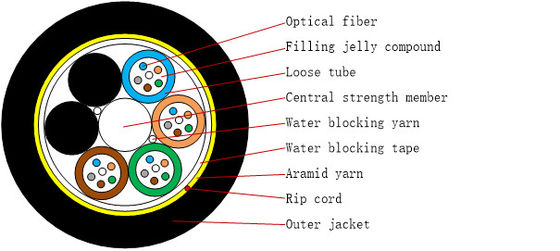

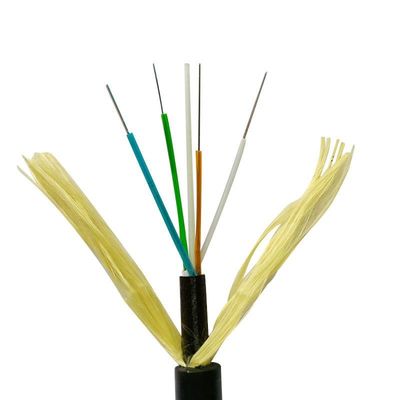

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرون ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.الأنابيب مملوءة بمركب تعبئة مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
سمات
مقاومة السحق والمرونة ، يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء
100٪ حشو لب الكابل ، مركب تعبئة أنبوب فضفاض
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
البلاستيك المقوى بالألياف الفردية كعضو مركزي القوة
طلب
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
الخصائص البصرية
| العناصر | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |
معلومات تقنية
|
المدى: 100 م |
تحت 110 كيلو فولت |
24 كور |
|
الهيكلي معامل |
مكونات القوة المركزية: FRP |
القطر: 1.5 مم |
|
أنبوب فضفاض (محشو بالهلام) |
القطر الخارجي: 1.8 مم |
|
|
غمد داخلي PE |
السماكة: 0.9 مم |
|
|
غلاف خارجي PE |
السماكة: 1.8 ملم |
|
|
اصطلاحي معامل |
القطر الخارجي للكابل |
10.0 ملم |
|
منطقة المقطع العرضي للكابل |
95.03 ملم 2 |
|
|
نموذج الألياف |
G.652D |
|
|
وزن الكابل |
85 كجم / كم |
|
|
قوة الشد المقدرة (RTS) |
10 كونا كرواتية |
|
|
الحد الأدنى المسموح به للتوتر (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
معامل يونج |
7.8 كيلو نيوتن / مم 2 |
|
|
معامل التمدد الحراري |
1.810-6 /درجة مئوية |
|
|
المقاومة الصليبية |
المدى الطويل: 1100 ن / 100 مم |
|
|
المدى القصير: 2200 ن / 100 مم |
||
|
نصف قطر عازمة الإذن |
طويل المدى (عند الجري) 220 مم |
|
|
قصير المدى (عند التمديد) 360 ملم |
4-144 الأساسية كابل الألياف البصرية ADSS
|
الأساسية عدد |
بنية |
ألياف لكل أنبوب |
أنبوب فضفاض قطر الدائرة (مم) |
قطر CSM / قطر الوسادة (مم) |
السماكة الاسمية الغلاف الخارجي (مم) |
قطر الكابل (مم) |
كابل وزن (كجم / كم) |
| 4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 83 |
| 36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 84 |
| 48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 93 |
| 72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 95 |
| 96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12.5 ± 0.5 | 122 |
| 144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15.5 ± 0.5 | 185 |
تفاصيل الحزمة
| نوع الكابل | طبل | ||||
| الارتفاع (مم) | العرض (مم) | القطر الداخلي (مم) |
طول (كم) |
نوع الطبل | |
| ADSS-4 | 900 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-6 | 900 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-8 | 900 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-12 | 900 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-24 | 900 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-36 | 900 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-48 | 950 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-72 | 950 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-96 | 1000 | 760 | 500 | 2 | برميل الخشب الرقائقي |
| ADSS-144 | 1200 | 760 | 500 | 2 | برميل الخشب الرقائقي |
