ADSS خارجي G65D خارجي 48 96 كور SM كبل هوائي أحادي الوضع
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
---|---|---|---|
وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض : | 4500 كم شهريا |
مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
---|---|---|---|
إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | ADSS-48B1 |
معلومات تفصيلية |
|||
نوع الألياف: | YOFC أو Fiberhome حسب الطلب | عدد الألياف: | 4-144 كور |
---|---|---|---|
اللون: | أسود ، حسب الطلب | الطول: | 2 كم أو طول مخصص |
مادة السترة: | PE أو AT | اسم: | كابل الألياف الضوئية ADSS |
عضو القوة: | عضو القوة المركزية FRP | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
امتداد: | 100 م 200 م 300 م 400 م 500 م بريد عشوائي | التركيب: | دعم ذاتي جوي |
تسليط الضوء: | كابل الألياف البصرية ADSS 48 نواة,كابل الألياف البصرية ADSS بطول 500 متر,كابل ADSS ofc 48 نواة |
منتوج وصف
كابل الألياف البصرية ADSS 24 نواة 100m 200m 300m 400m 500m Span
مواصفات ADSS
هيكل الكابلات |
اسم | ADSS-48B1-PE-100 |
FRP مركز تقوية العضو |
2.0 ملم | |
مركب حشو الألياف |
2.2 ± 0.1 مم | |
سمك خارجي PE |
1.8 ± 0.2 مم | |
قطر الكابل |
10.0 ± 0.3 مم | |
وزن الكابل | 85 ± 10٪ كجم / كم | |
nurmber أنبوب فضفاض | 4Fo | |
عدد الألياف من الأنبوب |
12 ألياف | |
لون الأنبوب الفضفاض |
أزرق ، برتقالي ، أخضر ، بني ،
|
|
لون الألياف الضوئية |
أزرق ، برتقالي ، أخضر ، بني ، رمادي ، طبيعي ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، أكوا. |
وصف المنتج

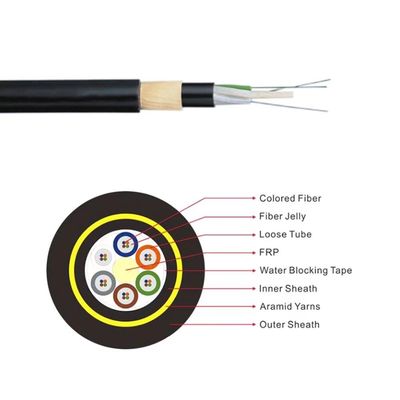

كابل ADSSهو أنبوب فضفاض تقطعت بهم السبل.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.الأنابيب مملوءة بمركب تعبئة مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
سمات
مقاومة السحق والمرونة ، يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء
100٪ حشو لب الكابل ، مركب تعبئة أنبوب فضفاض
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
البلاستيك المقوى بالألياف الفردية كعضو مقوى مركزي
تطبيق
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
الخصائص البصرية
العناصر | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
4-144 الأساسية كابل الألياف البصرية ADSS
الأساسية عدد |
بنية |
ألياف لكل أنبوب |
أنبوب فضفاض قطر الدائرة (مم) |
قطر CSM / قطر الوسادة (مم) |
السماكة الاسمية الغلاف الخارجي (مم) |
قطر الكابل (مم) |
كابل وزن (كجم / كم) |
4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 83 |
36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 84 |
48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 93 |
72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 95 |
96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12.5 ± 0.5 | 122 |
144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15.5 ± 0.5 | 185 |
تفاصيل الحزمة
