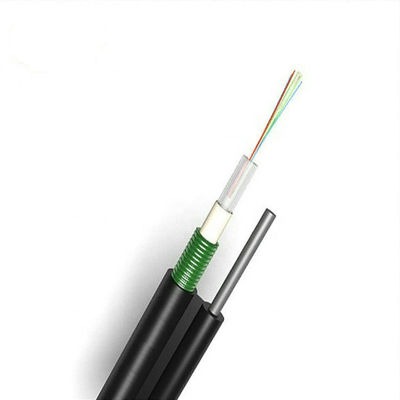

كابل الألياف الضوئية الخارجية Gyxtc8s ذاتي الدعم
تصميم الكابلات
| البعد والخصائص | |||
| الخصائص العامة | وحدة | قيمة رمزية | |
| عدد الألياف (G.652D) | كمبيوتر | ما يصل الى 12 | |
| الأعلى.لا يوجد أنبوب فضفاض | كمبيوتر | 1 | |
| رقم الألياف لكل أنبوب | كمبيوتر | 12 | |
| أنبوب فضفاض | مادة | PBT | |
| قطر الكابل | مم | 5.0 * 7.4 | |
| سلك مينسينجر | مادة | أسلاك الفولاذ | |
| غلاف PE الخارجي | قطر الدائرة | مم | 2.0 |
| مادة | MDPE | ||
| الأعلى.قوة السحب المسموح بها | ن | 1000/3000 | |
| مدرعة | مادة | شريط فولاذي مموج | |
| مقاومة السحق | N / 100 مم | 1000/1500 | |
سمات
- تستخدم الأسلاك الفولاذية كعضو قوة مركزية
- مجمع تعبئة أنبوب فضفاض
- 100٪ لب كابل حشو
- تعزيز PSP مقاوم للرطوبة
الخصائص البصرية
| أغراض | وحدة | تخصيص | |
| G652D | |||
| وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
| 1550 نانومتر | أم | 10.4±0.5 | |
| قطر الكسوة | أم | 124.8±0.7 | |
| تكسية غير دائرية | ٪ | ≤0.7 | |
| خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
| قطر الطلاء | أم | 245±5 | |
| طلاء غير دائري | ٪ | ≤6.0 | |
| خطأ تركيز طلاء الكسوة | أم | ≤12 | |
| الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
| التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
| 1550 نانومتر | ديسيبل | ≤0.22 | |

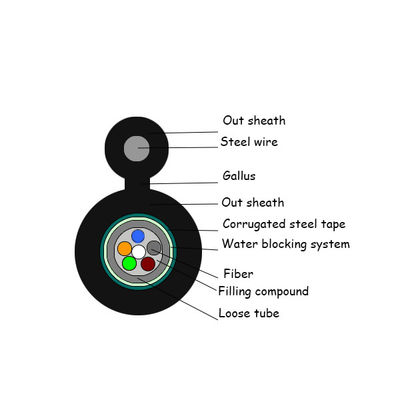

هيكل الكابل
طرد
1-5 كيلومتر / برميل خشبي
