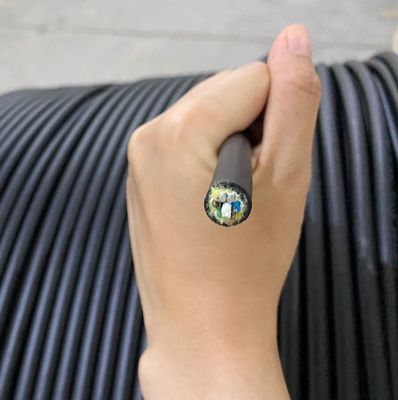

مقاومة للماء 48 كور 500 متر تمتد كابل الألياف البصرية OFC ADSS
اتصل شخص : Philip
رقم الهاتف : +8613422342788
ال WhatsApp : +8613422342788
الحد الأدنى لكمية : | 1 كم | تفاصيل التغليف : | طبل خشبي |
---|---|---|---|
وقت التسليم : | 5-8 أيام عمل | شروط الدفع : | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض : | 4500 كيلومتر في الشهر |
مكان المنشأ: | قوانغتشو | اسم العلامة التجارية: | JQ/OEM |
---|---|---|---|
إصدار الشهادات: | ISO9001 ROHS CE-EMC FCC SDOC | رقم الموديل: | ADSS |
معلومات تفصيلية |
|||
نوع الألياف: | YOFC أو Fiberhome حسب الطلب | عدد الألياف: | 4-144 كور |
---|---|---|---|
اللون: | أسود | طول: | 2 كم أو طول مخصص |
سترة المواد: | PE أو AT | اسم: | كابل الألياف الضوئية ADSS |
عضو القوة: | عضو القوة المركزية FRP | درجة حرارة التشغيل: | -40 ~ +60 درجة مئوية |
امتداد: | 100/200/300/400 م | التركيب: | جوي |
عضو القوة: | FRP | ||
تسليط الضوء: | كابل الألياف البصرية ADSS مزدوج الغلاف,كابل الألياف البصرية ADSS العلوي,جميع الكابلات البصرية العازلة للكهرباء |
منتوج وصف
جميع كابلات الألياف البصرية ADSS Kelver Yarn ذات الغلاف المزدوج العازل للكهرباء
وصف

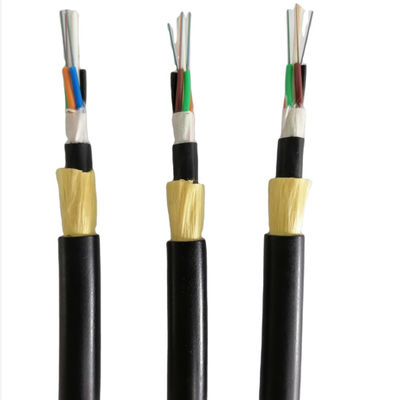

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرون ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.الأنابيب مملوءة بمركب حشو مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
سمات
مقاومة السحق والمرونة ، يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء
100٪ حشو لب الكابل ، مركب تعبئة أنبوب فضفاض
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
البلاستيك المقوى بالألياف الفردية كعضو مركزي القوة
طلب
مناسبة لطريقة التمديد الهوائي
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
الخصائص البصرية
أغراض | وحدة | تخصيص | |
G652D | |||
وضع قطر المجال | 1310 نانومتر | أم | 9.2±0.4 |
1550 نانومتر | أم | 10.4±0.5 | |
قطر الكسوة | أم | 124.8±0.7 | |
تكسية غير دائرية | ٪ | ≤0.7 | |
خطأ تركيز الكسوة الأساسية | أم | ≤0.5 | |
قطر الطلاء | أم | 245±5 | |
طلاء غير دائري | ٪ | ≤6.0 | |
خطأ تركيز طلاء الكسوة | أم | ≤12 | |
الطول الموجي لقطع الكابل | نانومتر | acc≤1260 | |
التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل | ≤0.22 |
معلومات تقنية
المدى: 100 م |
تحت 110 كيلو فولت |
24 كور |
الهيكلي معامل |
مكونات القوة المركزية: FRP |
القطر: 1.5 مم |
أنبوب فضفاض (محشو بالهلام) |
القطر الخارجي: 1.8 مم |
|
غمد داخلي PE |
السماكة: 0.9 مم |
|
غلاف خارجي PE |
السماكة: 1.8 ملم |
|
اصطلاحي معامل |
القطر الخارجي للكابل |
10.0 ملم |
منطقة المقطع العرضي للكابل |
95.03 ملم 2 |
|
نموذج الألياف |
G.652D |
|
وزن الكابل |
85 كجم / كم |
|
قوة الشد المقدرة (RTS) |
10 كون |
|
الحد الأدنى المسموح به للتوتر (MAT) |
4kn |
|
EDS |
3.2kn |
|
معامل يونج |
7.8 عقدة / مم 2 |
|
معامل التمدد الحراري |
1.810-6 /درجة مئوية |
|
المقاومة الصليبية |
المدى الطويل: 1100 ن / 100 مم |
|
المدى القصير: 2200 ن / 100 مم |
||
نصف قطر عازمة الإذن |
طويل المدى (عند الجري) 220 مم |
|
قصير المدى (عند التمديد) 360 ملم |
4-144 الأساسية كابل الألياف البصرية ADSS
الأساسية عدد |
بنية |
ألياف لكل أنبوب |
أنبوب فضفاض قطر الدائرة (مم) |
قطر CSM / قطر الوسادة (مم) |
السماكة الاسمية الغلاف الخارجي (مم) |
قطر الكابل (مم) |
كابل وزن (كجم / كم) |
4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 83 |
36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 84 |
48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 93 |
72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 95 |
96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12.5 ± 0.5 | 122 |
144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15.5 ± 0.5 | 185 |
